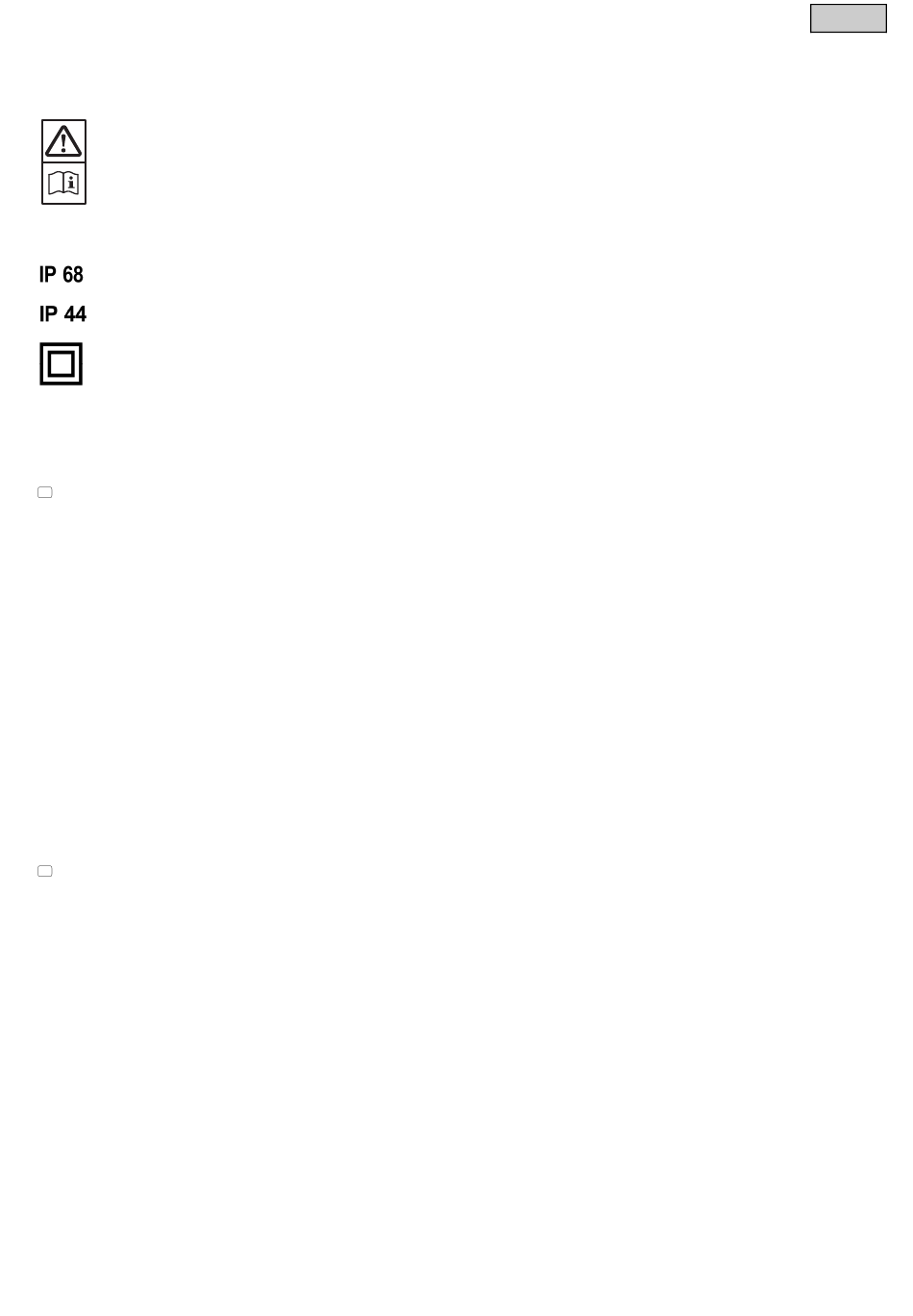

设备上的符号
设备上的警示标示具有以下含义：
不正确使用有造成人员受伤的危险
不正确使用设备可造成人员受伤或者财产损失。使用前必须先阅读使用说明书。
设备上的使用符号具有以下含义：
防止异物侵入。适用于在水下 1 米以内长期使用。
防止危险部件接触直径 1 mm 以上的物体。全面防止溅水。
通过绝缘保护的外壳提供接触保护 (保护等级 II)。
安放和连接
机械安装
所有尺寸的单位均为毫米 (mm)。
B
安装提示
灯具配有装配夹子。不允许使用其它固定件。灯具可以安装在由石料、木料、塑料等质地坚硬的材料制成的地板、墙
•
壁或者天花板上。
灯具的连接电缆可直接敷设在土壤或者沙子 / 碎石地中。为了防止损坏连接电缆，必要时可敷设在保护套管中。
•
将插头式变压器和连接分配器安装在不受天气影响的地方。
•
步骤如下：
图示插头式变压器、连接分配器以及单个灯具的安装位置。
•
检查电缆长度是否足够用于指定的安装工作。必要时，通过 Oase 附件产品中相应的延长电缆或者附加灯具套件扩
•
展。
标出安装孔，然后用适用于相应底材的钻头钻孔。
•
用于灯具的孔直径: 40 mm。
孔深: 至少 20 mm。
用于连接电缆的孔直径: 20 mm。
将连接电缆穿过钻孔。
•
将灯具装入钻孔中，使得灯具紧贴在安装面上。必要时，通过螺丝刀将夹紧弹簧的侧翼轻轻压向外壳。
•
电气安装
C
步骤如下：
将灯具连接电缆接至连接分配器。
•
将单个灯具的插头与分配器的输出端相连，然后通过锁紧螺母锁住连接处。用手拧紧锁紧螺母 (防止溅水渗入！)。
•
不使用的输出端用保护罩封住 (防止溅水渗入！)。
•
将分配器的连接电缆与插头式变压器连接。用手拧紧锁紧螺母 (防止溅水渗入！)。
•
– 将变压器安放在离水的安全距离至少 2 米的地方。
