GUIDE D'INSTALLATION/D'UTILISATION

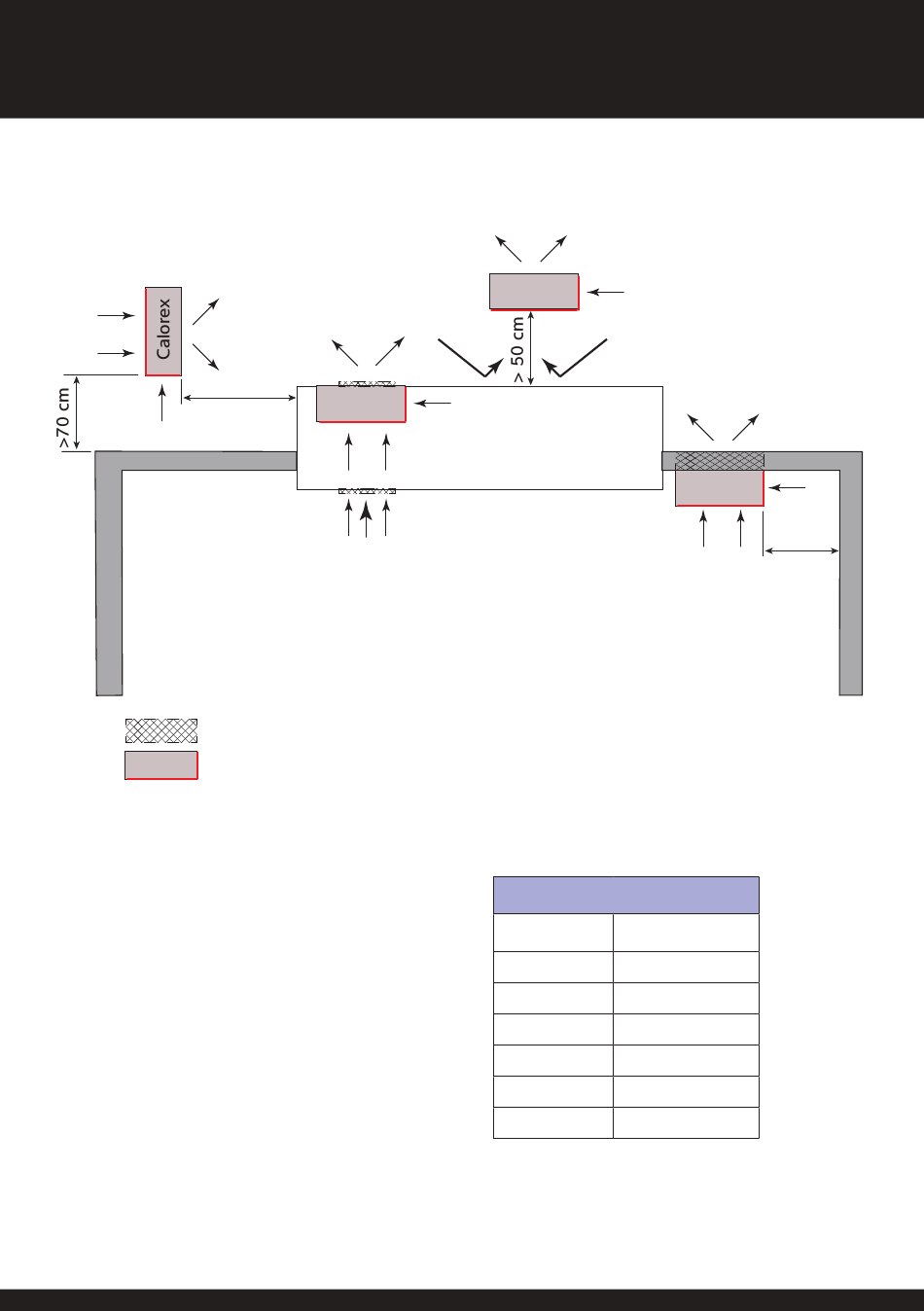

Possible positions of a Calorex heat pump
>250 cm
Mur
Wall
Ouvertures nécessaires
Suitable opening
Les lignes rouges représentent la zone d'admission d'air
Calorex The red lines represent
* Les commandes sont masquées par le mur�
Connectez-vous au panneau de commande à
distance en option ou au Wi-Fi avant d'installer
la pompe à chaleur en position�
Vous devez ménager des zones de circulation d'air afin
d'assurer l'admission et la sortie d'air lorsque les pompes
à chaleur sont placées dans un lieu fermé, ou lorsque vous
devez faire passer la conduite d'air à travers un mur ou
une paroi, etc. Assurez-vous que la pompe à chaleur est
scellée contre le mur de sorte que l'air d'échappement
ne puisse pas recirculer. Assurez-vous que l'orifice à travers
le mur est étanche pour éviter que l'air d'échappement
ne s'infiltre et qu'il est lisse de sorte que rien ne gêne
la circulation.
Les zones correspondent à l'espace libre de circulation
de l'air à travers un grillage ou un volet.
12
Calorex
Calorex*
Local technique Plant room
e air inlet area
Calorex*
Zone de passage d'air minimale m
Modèle Marge d'espace
IPT 8
0,169
IPT 12
0,169
IPT 16ALX
0,169
IPT 16ALY
0,229
IPT 22
0,301
IPT 28
0,301
Mur
Wall
>70 cm
2
