MANUAL DE INSTALAÇÃO/PROPRIETÁRIO

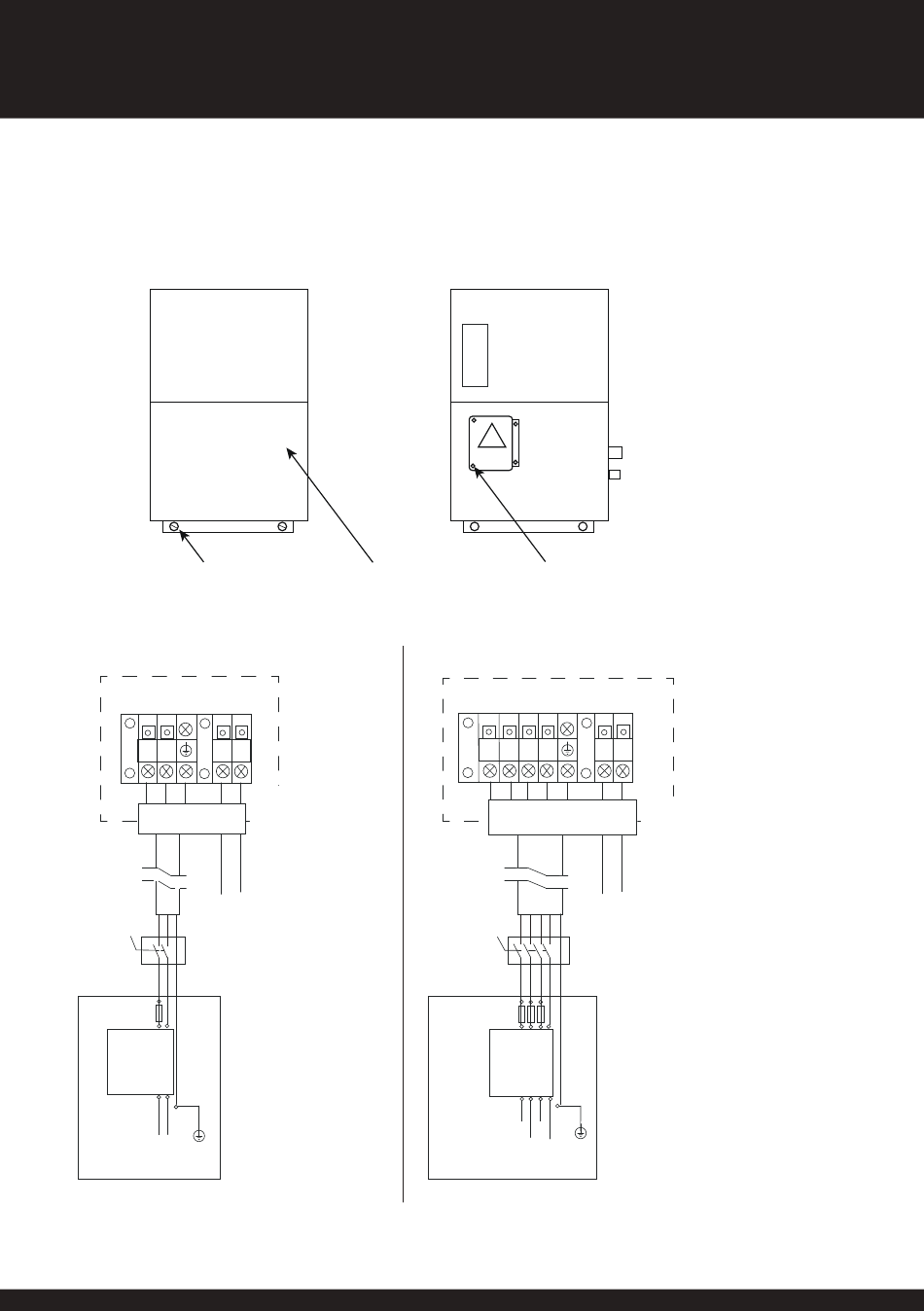

3�8 LIGAR A BOMBA DE AQUECIMENTO À FONTE
DE ALIMENTAÇÃO
1
Retire estes
dois parafusos
Monofásico
Terminais no compartimento elétrico
da Bomba de Calor
Terminais de
Terminais
alimentação da bomba
L N P1 P2
Braçadeira
do cabo
Cabo de
alimentação
Isolador que desliga todos
os polos instalados
a 2 m e na linha de visão
da bomba de calor
Fusível/
MCB
RCD/
Disjuntor
L N
Caixa de distribuição
Fonte de alimentação com
ligação à terra 230 V 50 Hz
18
2
Levante o painel
inferior e retire-o
Fixe os cabos
utilizando grampos
de cabos e insira
Cabo de
através dos pontos
alimentação
de entrada do cabo
na máquina
Retire estes
quatro parafusos
e retire a tampa
Trifásico
Terminais no compartimento elétrico
da Bomba de Calor
Terminais de
Terminais
alimentação da bomba
L1 L2 L3 N P1 P2
Braçadeira
do cabo
Isolador que desliga todos
os polos instalados
a 2 m e na linha de visão
da bomba de calor
Fusíveis/
MCB
RCD/
Disjuntor
L3
L1
L2 N
Caixa de distribuição
Fonte de alimentação com
ligação à terra 400 V 50 Hz
Dois pontos de
entrada de cabos
Fixe os cabos
utilizando
grampos de
cabos e insira
através dos
pontos de
entrada do cabo
na máquina
1005494 EDIÇÃO 6
