INSTRUKCJA OBSŁUGI/INSTALACJI

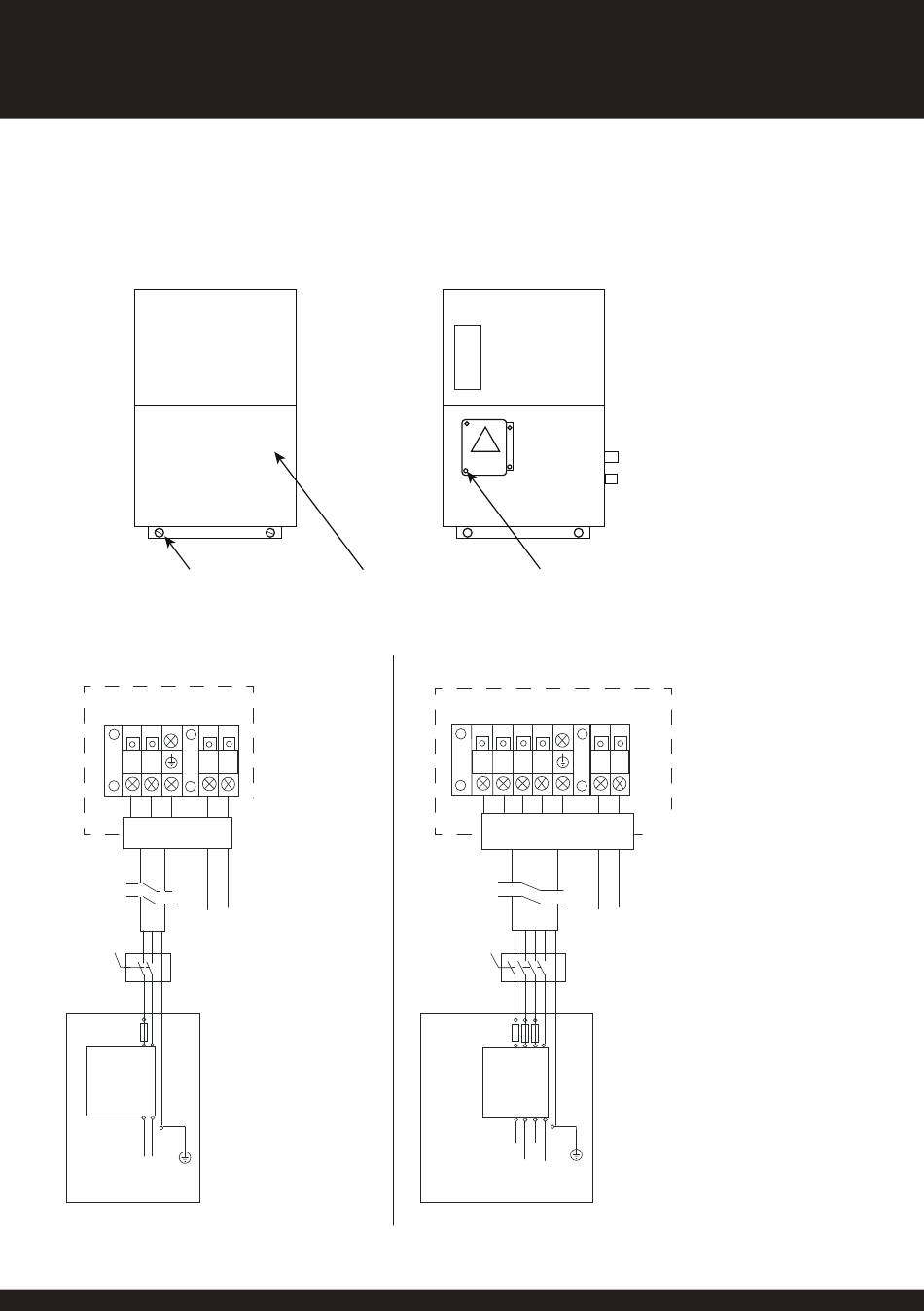

3�8 PODŁĄCZANIE POMPY CIEPŁA DO ZASILANIA
1
Wykręcić te
dwie śruby
Jednofazowy
Zaciski w obudowie elektrycznej pompy ciepła
Zaciski Zaciski
zasilania
pompy
L N P1 P2
Zacisk kablowy
Kabel
zasilający
Izolator rozłączający wszystkie
bieguny zamontowane w
odległości 2 m od pompy ciepła
w linii wzroku
Bezpiecznik/
MCB
Wyłącznik
różnicowo-
prądowy
L N
Skrzynka rozdzielcza
Uziemiony zasilacz
230 V 50 Hz
18
Unieść i odłożyć
dolny panel
Zabezpieczyć kable
za pomocą zacisków
kablowych i przeprowadzić
je przez wloty kablowe
w maszynie
2
Wykręcić te cztery
śruby i zdjąć pokrywę
Trójfazowe
Zaciski w obudowie elektrycznej pompy ciepła
Zaciski
Zaciski
zasilania
pompy
L1 L2 L3 N P1 P2
Zacisk kablowy
Kabel
zasilający
Izolator rozłączający wszystkie
bieguny zamontowane w
odległości 2 m od pompy ciepła
w linii wzroku
Bezpieczniki/
MCB
Wyłącznik
różnicowo-
prądowy
L3
L1
L2 N
Skrzynka rozdzielcza
Uziemiony zasilacz
400 V 50 Hz
Dwa punkty
wejścia kabla
Zabezpieczyć
kable za pomocą
zacisków
kablowych i
przeprowadzić
je przez wloty
kablowe w
maszynie
1005494 WYDANIE 6
