Test Diode - Velleman AVM360 Notice D'emploi

4. Lire l'échelle hFE. La valeur affichée est Ic / Ib, qui est le degré d'amplification CC du transistor testé.
4.8

Test diode

1. Mettre le sélecteur de plage sur la position choisie :
x 1K pour test 0 - 150 µ A,
x 100 pour test 0 - 1.5 mA,
x 10 pour test 0 - 15 mA,
x 1 pour test 0 - 150 mA.
2. Connecter la diode au mètre.
Pour un test I (courant directe), connecter la borne "N" du mètre à la polarité positive (anode) de la diode et
F
la borne "P" du mètre à la polarité négative (cathode) de la diode.
Pour un test I (courant inverse), renverser les connexions.
R
3. Lire I ou I sur l'échelle LI.
F R
4. Lire la tension linéaire directe de la diode sur l'échelle LV pendant le test I
5. Spécifications
5.1 Tension CC
Plages : 0.25 - 0.5 - 2.5 - 10 - 50 - 250 - 1000 V
Précision à échelle maximale : 3
Sensibilité : 20 kΩ / V
Extension : 25 kV (avec extra sonde HV)
5.2 Tension CA
Plages : 10 - 50 - 250 - 1000 V
Précision à échelle maximale : 4
Sensibilité : 9 kΩ / V
Mètre décibel : -10 to +22 dB
0 dB = 1mW / 600 Ω
5.3 Courant CC
Plages : 50 µ A (à la position 0.1 VDC) - 2.5 mA - 25 mA - 0.25 A
Précision à échelle maximale : 3
Chute de tension : 250 mV
AVM360

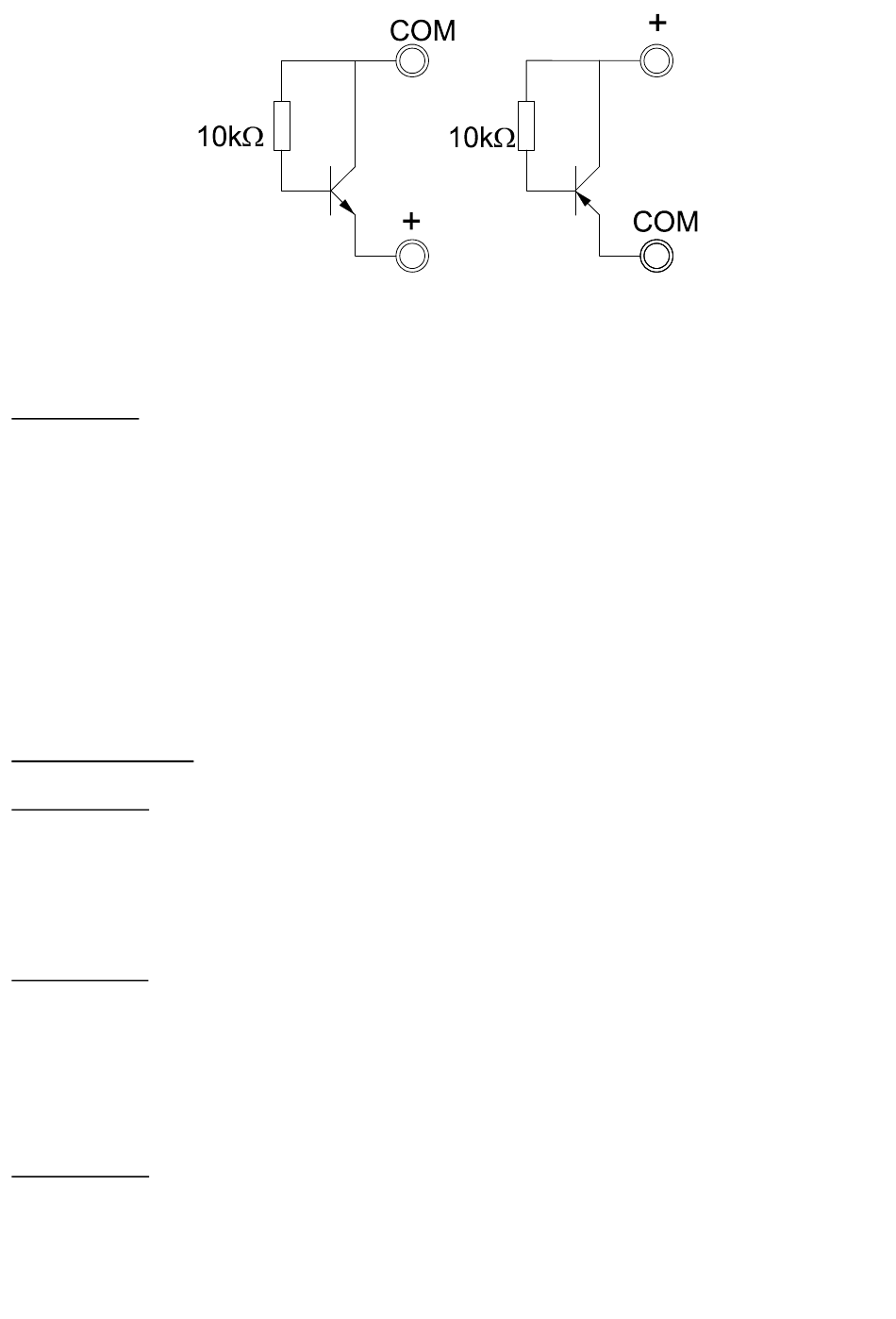

Pour transistor NPN Pour transistor PNP
ou I
F
18
.
R
