Raccordements - Yamaha CLP-555 Mode D'emploi

DOU-10
AUX OUT
R
Chaîne stéréo
MIDI
IN OUT
Générateur de sons
DOU-10
HOST SELECT
PC-2 PC-1
MIDI Mac
Ordinateur personnel
○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○

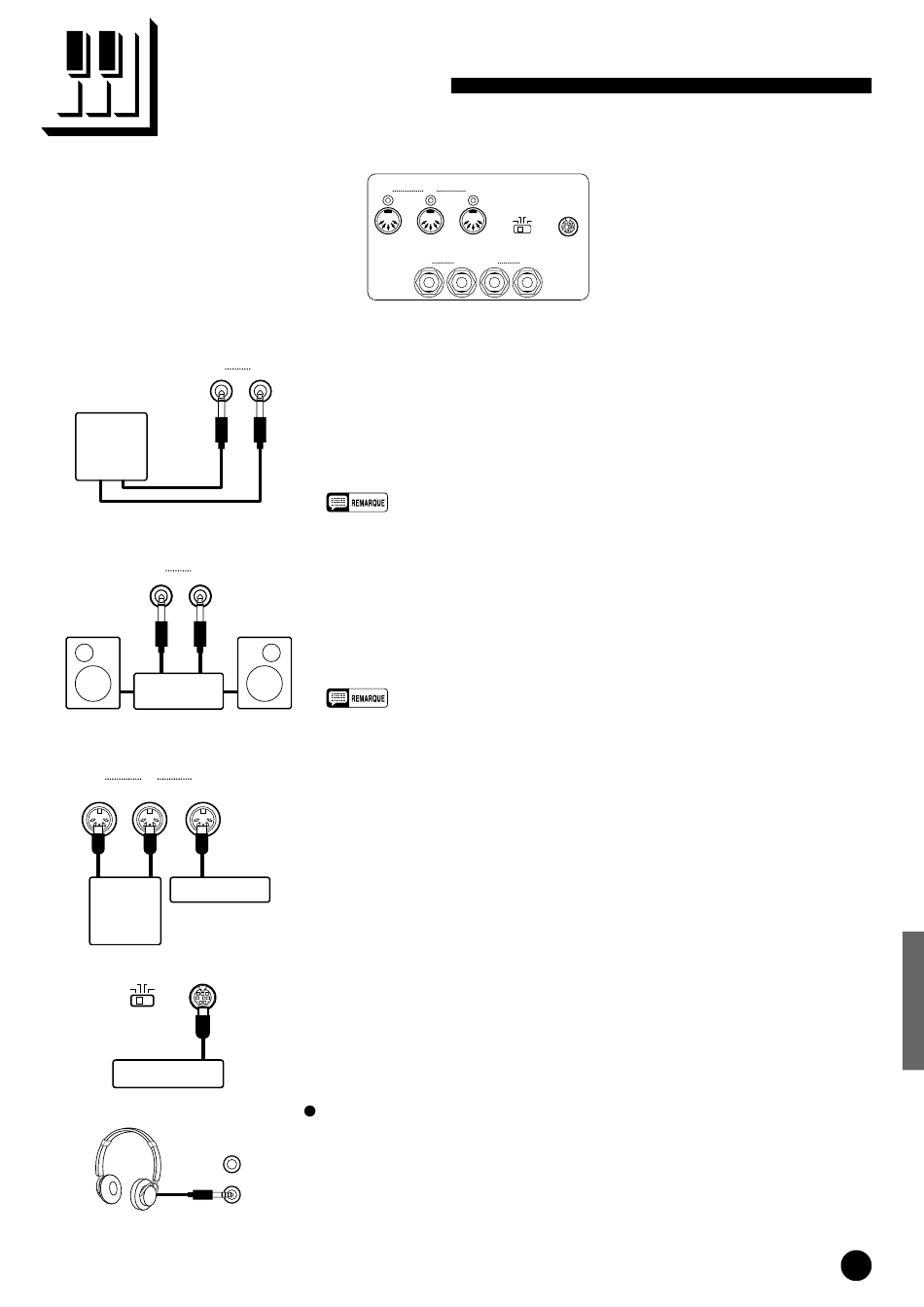

Raccordements

1 Prises d'entrée auxiliaire [AUX IN L/L+R et R]
AUX IN
R L/L+R
Ces prises ont été prévues essentiellement pour le raccordement d'un module
générateur de sons externe, comme par exemple le module Disk Orchestra DOU-
10. Les sorties stéréo du module générateur de sons externe sont connectées aux
prises AUX IN L/L+R et R, ce qui permet la reproduction du son du module
externe via les haut-parleurs et le système de sonorisation interne du Clavinova.
Une source mono de niveau de ligne peut être raccordée sur la prise L/L+R .
2 Prises de sortie auxiliaire [AUX OUT L/L+R et R]
Les prises AUX OUT L/L+R et R permettent de transmettre le son du Clavinova à
L/L+R
un amplificateur d'instrument, une table de mixage, un amplificateur de puissance, ou
un appareil d'enregistrement. Lorsque le Clavinova doit être connecté à un système de
sonorisation mono, n'utilisez que la prise L/L+R. Lorsque la prise L/L+R est utilisée
seule, les signaux du canal droit et du canal gauche sont combinés et sortis par la prise
L/L+R de sorte que vous ne perdez rien du son du Clavinova.
3 Connecteurs MIDI IN, THRU et OUT
Le connecteur MIDI IN reçoit les données MIDI transmises par un appareil MIDI
THRU
externe (comme par exemple le module Disk Orchestra DOU-10) qui peuvent être
utilisées pour commander le Clavinova. Le connecteur MIDI THRU retransmet toutes
les données reçues par le connecteur MIDI IN, ce qui permet le raccordement en chaîne
de plusieurs instruments ou autres appareils MIDI. Le connecteur MIDI OUT transmet
les données MIDI générées par le Clavinova (par exemple, les données de note et de
dynamique générées au clavier du Clavinova).
Des explications plus détaillées sont données sous le titre "FONCTIONS MIDI"
à la page 28.
4 Borne TO HOST et sélecteur HOST SELECT
TO HOST
Cette borne et ce sélecteur permettent un raccordement direct à un ordinateur
personnel pour des séquences et autres applications musicales - sans qu'il soit
nécessaire d'avoir une interface MIDI séparée. Pour de plus amples détails, repor-
tez-vous à la page 32.
Prises de casque d'écoute [PHONES]
Deux casques stéréo standard peuvent être branchés sur ces prises pour vous
exercer en silence ou jouer tard la nuit. Les haut-parleurs internes sont automati-
quement coupés lorsqu'un casque est branché sur l'une ou l'autre des prises
PHONES.
3
4
MIDI
IN OUT THRU
HOST SELECT TO HOST
PC-2 PC-1
MIDI Mac
AUX IN AUX OUT
R L/L+R R L/L+R
1 2
• Le signal d'entrée des prises AUX IN est appliqué aux prises AUX OUT sans être
affecté par le réglage du volume ou de l'effet de réverbération.
• Le signal des prises AUX OUT ne doit jamais être renvoyé aux prises AUX IN, que
ce soit directement ou indirectement via les équipements externes.
(Panneau inférieur)
(panneau inférieur)
7
