Sciage en biais:
La tête de scie peut être réglée en
continu pour le sciage en biais dans
un angle entre 0° et 45°.

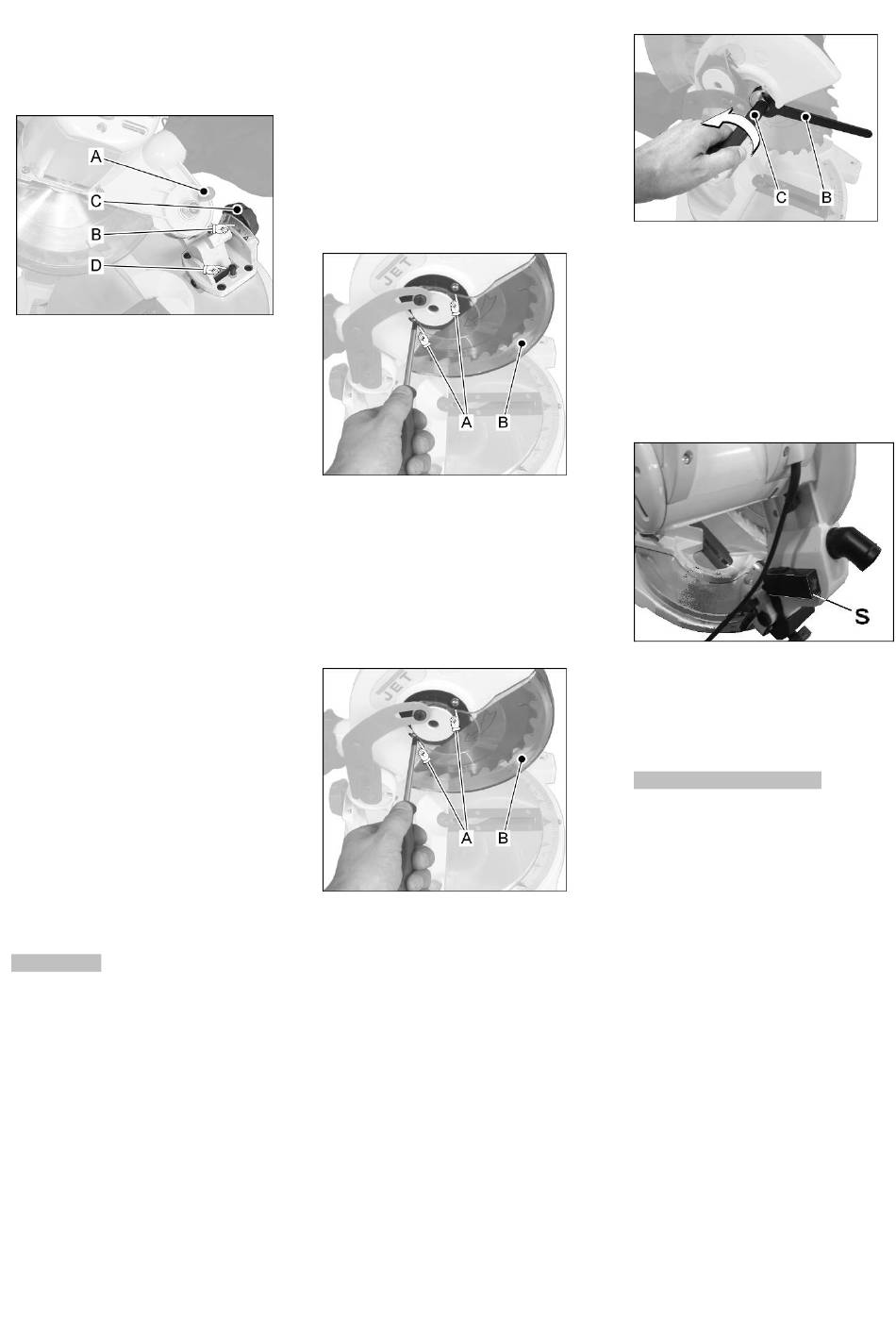

Fig 9
Avant le sciage en biais, dévisser le
bouton tournant (C, Fig 9) qui se
trouve à l`arrière de la machine.
Faire pivoter la tête de scie vers la
gauche jusqu`à l`obtention de l`angle
désiré (B).
Revisser la tête de scie à l`aide du
bouton tournant (C) avant de
commencer à scier.
Sciage en onglet horizontal:
La tête de scie peut être réglée en
continu pour le sciage en onglet entre
-45° et + 45°.
Débloquer les 2 griffes de serrage se
trouvant derrière la butée de pièce.
Positionner la tête de scie dans la
position souhaitée.
Resserrer les 2 griffes de serrage
avant de commencer le sciage.
Les rallonges doivent être étirées au
maximum.
Coupe de sciage combinée:
Choisir l`angle en biais et à onglet
exact.
7. Réglages
Attention:
Faire tous les travaux de
maintenance ou de réglage après
avoir débranché la machine du
réseau.

7.1 Montage de la lame

La lame de scie doit correspondre aux
indications techniques mentionnées.
Contrôler la lame de scie avant le
montage (déchirure, dents
endommagées, déformation). Ne pas
utiliser une lame de scie
endommagée.
Monter la lame de scie avec les
dents en direction de la coupe (vers
le bas).
Pour ce travail toujours porter des
gants appropriés.
Avant le montage déconnecter la
machine du réseau.
Retirer le protège-lame (B, Fig 10),
en desserrant les 2 vis (A) se
trouvant sur le côté de celui-ci.
Fig 10
Démontage de la lame de scie:
Bloquer le support de lame avec la
clé à ergots réglables (B, Fig 11) et
desserrer la vis de serrage (A) avec
la clé polygonale (C) livrée.
Attention filetage à gauche!
Fig 11
Retirer la flasque de serrage.
Remplacer la lame de scie.
Avant de placer la lame de scie,
nettoyer la flasque..
Les dents de la lame doivent se
trouver dans la direction indiquée
par la flèche se trouvant sur le
protège-lame.
Remettre la flasque extérieure en
place
Bloquer le support de lame avec la
clé à ergots réglables (B, Fig 12) et
serrer la vis de serrage avec la clé
polygonale (C) livrée.
19
Fig 12
A l`aide des deux vis remonter le
capot de protection de la lame de
scie.
7.2 Réglage du laser de guidage
Le laser de guidage (S, Fig. 12) doit
être réglé de sorte que le faisceau
laser indique le trait de coupe.
Fig.12
Attention :
Laser classe 2, ne jamais regarder
dans le rayon laser.

8. Entretien et inspection

Attention:
Faire tous les travaux de
maintenance, réglage ou
nettoyage après avoir débranché
la machine du réseau!
Tous travaux de branchement et de
réparation sur l'installation électrique
doivent être exécutés uniquement
par un électricien qualifié.
Les réparations au niveau du laser
de guidage doivent uniquement être
réalisées par un spécialiste.
Remplacer immédiatement les
dispositifs de protection
endommagés.
Toute grille de scie usée doit être
remplacée.
