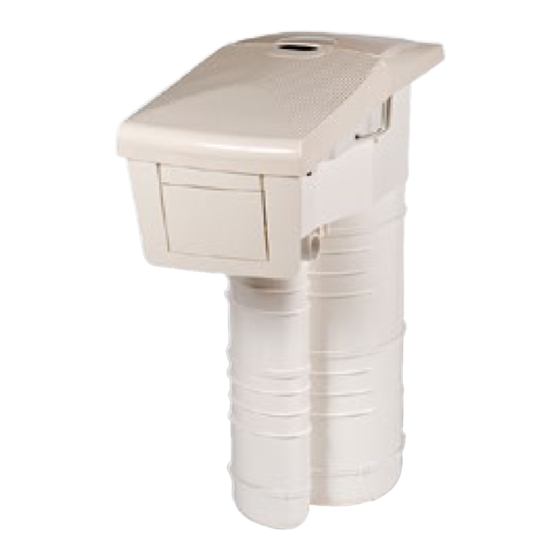

- Page 1 Bloc de filtration Soliflow NOTICE D’INSTALLATION ET CONSEILS D’UTILISATION (à lire attentivement et à conserver pour utilisation ultérieure) FR | PAGE 1 - EN | PAGE 21 1/40 BWT myPOOL FILTRATION 2021/01 - Indice de révision : I - Code : 26901...
-
Page 2: Table Des Matières
18.4 Projecteur ..........................18 VOUS VENEZ D’ACQUÉRIR UN BLOC COMPACT DE FILTRATION SOLIFLOW ET NOUS VOUS REMERCIONS DE VOTRE CONFIANCE. IL S’AGIT D’UN PRODUIT EFFICACE, PERFORMANT ET FIABLE. AVANT D’ENTREPRENDRE SON INSTALLATION ET SON UTILISATION, LISEZ ATTENTIVEMENT LES INFORMATIONS CI-APRÈS. ELLES CONTIENNENT D’IMPORTANTES RECOMMANDATIONS SUR LES DIFFÉRENTES MANIPULATIONS ET CONSEILS D’UTILISATION. -
Page 3: Vues Éclatées
Coffret d’alimentation 50 Hz Capot d’hivernage ENSEMBLE FILTRANT POMPE À MAIN (Détail page suivante) 3/40 BWT myPOOL FILTRATION 2021/01 - Indice de révision : I - Code : 26901 MF Couvercle filtre MF Couvercle moteur Capot d'hivernage V06-1 Pompe syphon Coffret d 'alimentation 50 Hz Vis Thermoplast Ø7x 20 + rondelle... -
Page 4: L'ensemble Filtrant
Décapant et colle PVC • Cutter • Mètre ruban • Raccords et tube PVC Ø50 mm • Niveau à bulle • Perceuse avec foret Ø6 mm 4/40 BWT myPOOL 2021/01 - Indice de révision : I - Code : 26901 FILTRATION... -
Page 5: Implantation
INSTALLATION AVEC DEUX REFOULEMENTS L’emploi d’un deuxième refoulement est conseillé car il limite au maximum les pertes de charge et améliore la circulation de l’eau. Positionner le Soliflow de préférence face au vent dominant pour éviter une accumulation de pollution. 5/40 BWT myPOOL FILTRATION 2021/01 - Indice de révision : I - Code : 26901... -
Page 6: Structures En Béton
CONSEILS POUR L’INSTALLATION IMPORTANT ! Le Soliflow devra être placé parfaitement de niveau pour assurer un fonctionnement optimal de l’ensemble de l’équipement et particulièrement du trop-plein. Structures en béton fig. 1 Réserver une ouverture de 500 mm de largeur sur une hauteur de 300 mm depuis l’arase (fig. -
Page 7: Pré - Raccordements Électriques
ATTENTION ! L’installation électrique doit être réalisée dans les règles de l’art selon les normes en vigueur. Installer le coffret de protection dans un local proche du Soliflow et a l’abri des intempéries (maison, garage, pool house) Coffret de protection électrique pour bloc de filtration... -
Page 8: Plomberie
PLOMBERIE Raccorder les refoulements Si un unique refoulement Raccorder le trop-plein aux sorties du Soliflow. est installé, boucher la sortie en Ø 50 mm avec inutilisée. une pente minimale de 1 %. ATTENTION Un mauvais raccordement du trop plein (ou un non-raccordement) peut entraîner une montée du niveau d’eau trop importante pouvant aller jusqu’à... -
Page 9: Pose De L'indicateur De Colmatage
Vérifier la présence et le bon état du joint. Mettre en place le couvercle sur le boîtier de raccordement et le fixer à l’aide des 4 vis thermoplast. Ø7x50 + rondelle. 9/40 BWT myPOOL FILTRATION 2021/01 - Indice de révision : I - Code : 26901... -
Page 10: Option Projecteur
Bloquer l’ensemble à l’aide du flow-lock. Veiller à ce que l’ergot du flow-lock coïncide avec l’encoche du cyclone. Déposer le panier au fond du Vérifier que le panier Poser l’élément filtrant dans Soliflow. soit bien centré. le corps du Soliflow. 10/40 BWT myPOOL 2021/01 - Indice de révision : I - Code : 26901 FILTRATION... -
Page 11: Pose Des Capots
Fixer la bride par dessus le Mettre en place l’enjoliveur (le premier avant la pose revêtement final. avec le volet de skimmer. du revêtement, l’autre sur le Clipper l’ensemble. revêtement). 11/40 BWT myPOOL FILTRATION 2021/01 - Indice de révision : I - Code : 26901... -
Page 12: Utilisation D'un Balai Aspirateur
Présenter l’extrémité du tuyau de l’aspirateur devant une bouche de refoulement, et l’y tenir appliqué jusqu’à ce que tout l’air soit chassé • Conserver le tuyau sous l’eau et l’introduire dans le Soliflow par l’ouverture d’aspiration. • Emboîter le tuyau dans le skim-vac et poser celui-ci sur le panier préfiltre. L’aspiration le maintient en place. -
Page 13: Fonctionnement De L'horloge
M O N O C O N D E N S A T E U R (8 CONDENSATEUR 8 µF µF ) (6 µF pour moteurs 60 Hz) 13/40 BWT myPOOL FILTRATION 2021/01 - Indice de révision : I - Code : 26901... -
Page 14: Entretien
Pour pouvoir retirer facilement le sac multiflow, le vider en suivant les instructions ci-dessous : • Soulever légèrement le sac multifow et faire pivoter la clé hexagonale longue vers l’intérieur du soliflow • Faire reposer le sac multifow sur la clé hexagonale longue. -
Page 15: Hivernage
HIVERNAGE • Couper la ligne électrique alimentant le Soliflow. Dans le cas d’options installées (projecteur ou chauffage), couper les lignes d’alimentation électriques correspondantes. • Sortir le cyclone. Enlever et jeter le sac multiflow. • Dévisser les 4 vis pour ouvrir le boîtier et débrancher le connecteur rapide. -
Page 16: Guide De Maintenance
Cartouche : nettoyer ou remplacer la cartouche L’indicateur de colmatage est défectueux (le débit Remplacer l’indicateur de colmatage reste normal) PROBLÈME Chute importante du débit du Soliflow et aucune bulle d’air ne sort par le(s) refoulement(s) CAUSE REMÈDE Couper l’alimentation électrique. -
Page 17: Niveau D'eau
Déboucher l’orifice du trop-plein ou sa canalisation. Attention : Suite à un débordement de la piscine, la pompe a certainement été noyée. Couper l’alimentation électrique et faire appel à un professionnel qualifié pour vérifier le Soliflow et effectuer les réparations nécessaires. 18.3 Pompe PROBLÈME... -
Page 18: Projecteur
Tester la ligne électrique entre le transformateur et le Le courant 12 V n’arrive pas jusqu’à l’ampoule. projecteur. Le courant 12 V arrive jusqu’à l’ampoule mais celle-ci Remplacer l’ampoule défectueuse. ne s’allume pas. 18/40 BWT myPOOL 2021/01 - Indice de révision : I - Code : 26901 FILTRATION... - Page 19 19/40 BWT myPOOL FILTRATION 2021/01 - Indice de révision : I - Code : 26901...
- Page 20 S. A au capital de 7 000 000 € - R.C.S/Rennes B 333 263 846 000 37 20/40 BWT myPOOL 2021/01 - Indice de révision : I - Code : 26901 FILTRATION...
- Page 21 Soliflow compact Filtration unit INSTALLATION AND OPERATING INSTRUCTIONS (To be read carefully and kept for future reference) FR | PAGE 1 - EN | PAGE 21 21/40 BWT myPOOL FILTRATION 2021/01 - Indice de révision : I - Code : 26901...
- Page 22 18.4 Underwater light........................38 THANK-YOU FOR CHOOSING SOLIFLOW, AN EFFICIENT AND RELIABLE COMPACT FILTRATION UNIT. PLEASE READ THESE INSTRUCTIONS CAREFULLY BEFORE INSTALLING OR OPERATING YOUR SOLIFLOW, THEY CONTAIN IMPORTANT INFORMATION CONCERNING HANDLING AND USE. KEEP THESE INSTRUCTIONS IN A SAFE PLACE FOR FUTURE REFERENCE.
-
Page 23: Exploded Views
Power supply, 50 Hz Winterizing cover FILTER ASSEMBLY HAND PUMP (Detail on the following page) 23/40 BWT myPOOL FILTRATION 2021/01 - Indice de révision : I - Code : 26901 MF Couvercle filtre MF Couvercle moteur Capot d'hivernage V06-1 Pompe syphon Coffret d 'alimentation 50 Hz Vis Thermoplast Ø7x 20 + rondelle... -
Page 24: Filter Assembly
• Teflon tape driver • Screw clamp • PVC glue and solvent • Stanley knife • Tape measure • PVC pipe and unions (Ø50 mm) 24/40 BWT myPOOL 2021/01 - Indice de révision : I - Code : 26901 FILTRATION... -
Page 25: Siting
INSTALLATION WITH TWO RETURN FITTINGS The use of 2 return fitting is recommended to limits pressure drops and improve water circulation. For maximum efficiency, and to avoid accumulation of debris in the swimming pool, Soliflow should be positioned facing into the prevailing wind. -
Page 26: Concrete Structures
INSTALLATION RECOMMENDATIONS IMPORTANT ! To optimise the efficiency of Soliflow’s constituent parts, particularly the over-flow, the unit must be perfectly level. Concrete structures fig. 1 Create an opening 500 mm wide and 300 mm high (height measured from the top of the pool wall) as shown in fig 1. -
Page 27: Pre - Wiring
Earth Cables 2 and 3 should be routed to the Soliflow connection box (see below). Although cable 3 is only needed if an underwater light is installed, we recommend that you lay it now to facilitate retrofitting of an underwater light at a later date. -
Page 28: Plumbing
PLUMBING Connect the return fittings to the In the case of a single return Using Ø 50 mm pipes and outlets on Soliflow. fitting configuration, blank the fittings, connect up the overflow, outlet that is not in use. a slope of at least 1 % is mandatory. -
Page 29: Installation Of The Clogging Indicator
Check that the seal is in place and in good condition. Put the lid on the connection box and fix it in position using 4 thermoplastic screws Ø7x50 + washer. 29/40 BWT myPOOL FILTRATION 2021/01 - Indice de révision : I - Code : 26901... -
Page 30: Underwater Light Option
Make sure that the plastic tab on the flow-lock clips into the depression on the cyclone. Position the basket in the base Check that the basket is Lower the cyclone and filter bag of the Soliflow unit. correctly centred. into Soliflow. 30/40 BWT myPOOL 2021/01 - Indice de révision : I - Code : 26901... -
Page 31: Fitting The Lids
Put the trim with skimmer weir (the first before the waterproofing. in position. waterproofing is laid, Clip together. the second on top of the waterproofing). 31/40 BWT myPOOL FILTRATION 2021/01 - Indice de révision : I - Code : 26901... -
Page 32: Connecting A Vacuum Cleaner
Hold the end of the vacuum hose in front of a return fitting until all the air is purged. • Keeping the hose under water, insert it through the Soliflow suction mouth. • Insert the hose into the skim-vac and place it in the prefilter basket. Suction holds it in position. -
Page 33: Timer Operation
1 -ph C O N D E N S A T E U R (8 µF ) CAPACITOR 8 µF (6 µF for 60 Hz motors) 33/40 BWT myPOOL FILTRATION 2021/01 - Indice de révision : I - Code : 26901... -
Page 34: Maintenance
To facilitate removal of the multiflow bag, empty it following the instructions provided below: • raise the multifow bag slightly and twist the long hex head key towards the interior of Soliflow • rest the multifow bag on the long hex head key. -
Page 35: Winterizing
WINTERIZING • Disconnect Soliflow’s power supply. If the pool is fitted with other optional accessories (underwater lights or heating), disconnect the power supply to these items also. • Withdraw the Cyclone. Remove and dispose of the multiflow bag. • Loosen the 4 screws to remove the lid from the connection box, disconnect the quick disconnect fittings. -
Page 36: Troubleshooting
Cartridge: clean or replace the cartridge The clogging indicator is faulty (the flow rate is Replace the clogging indicator normal) PROBLEM: Significant drop in Soliflow’s flow rate with no air bubbles rising from the return fitting(s) CAUSE SOLUTION Disconnect the power supply. -
Page 37: Water Level
The overflow is clogged. Remove the obstruction. Caution: Usually when a pool overflows the pump is flooded. Disconnect the power supply and call a qualified electrician to check Soliflow and carry out the necessary repairs. 18.3 Pump PROBLEM: The pump does not start. -
Page 38: Underwater Light
The 12 V current does not arrive at the bulb the underwater light The 12 V current arrives at the bulb but the bulb does Replace the faulty bulb not light up 38/40 BWT myPOOL 2021/01 - Indice de révision : I - Code : 26901 FILTRATION... - Page 39 39/40 BWT myPOOL FILTRATION 2021/01 - Indice de révision : I - Code : 26901...
- Page 40 40/40 BWT myPOOL 2021/01 - Indice de révision : I - Code : 26901 FILTRATION...
