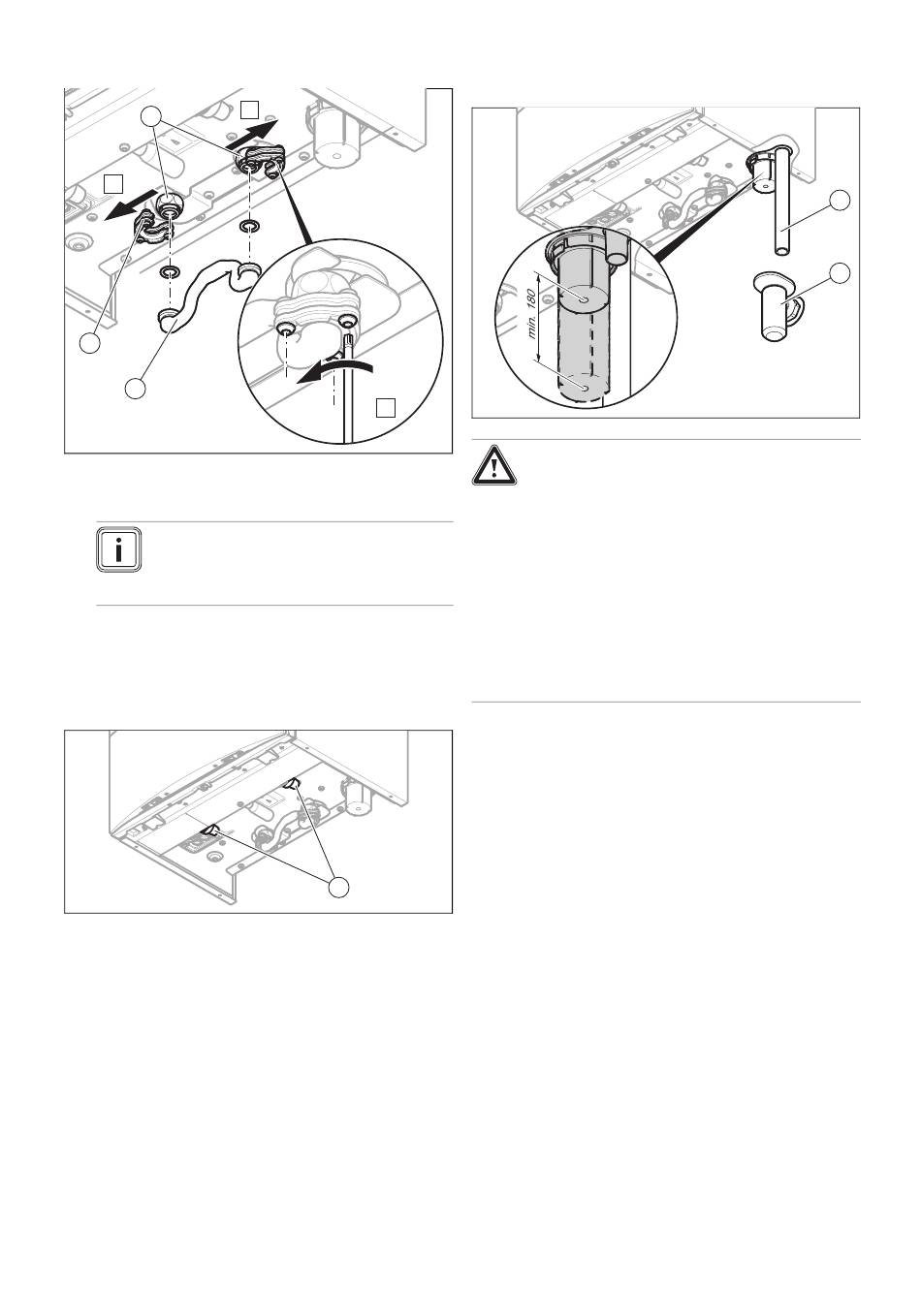

Mise en place des raccordements du ballon

1
C
2
3
1. Démontez la section de circulation (3). Pour cela, dévis-
sez les vis des agrafes (2) et retirez les agrafes.
Remarque
Si vous ne raccordez pas de ballon, vous
devez impérativement laisser la section de
circulation en place.
2. Reliez les raccords du ballon (1) au ballon d'eau
chaude sanitaire.
5.5 Raccordement du départ et du retour de
chauffage
▶
Procédez aux raccordements du chauffage (1) conformé-
ment aux normes en vigueur.
5.6

Adoucissement de l'eau

Plus la température de l'eau est élevée et plus le risque
d'entartrage augmente.
▶
Adoucissez l'eau si nécessaire.
14
B
A
1
5.7 Raccordement de la conduite d'évacuation
des condensats
Danger !
Danger de mort en cas de fuite de gaz de
combustion !
La conduite d'écoulement des condensats du
siphon ne doit pas être raccordée de manière
étanche à une conduite d'évacuation des
eaux usées, sinon le siphon de condensats
risque de se vider par aspiration.
▶
Ne raccordez pas la conduite d'éva-
cuation des condensats à la conduite
d'évacuation des eaux usées de manière
étanche.
1. Raccordez la conduite d'écoulement des condensats
(1) au siphon des condensats.
2. S'il vous faut prolonger la conduite d'écoulement des
condensats, utilisez uniquement des tuyaux en maté-
riau résistant aux acides (par ex. plastique).
3. Laissez un dégagement de montage d'au moins
180 mm sous le siphon de condensats.
4. Suspendez la conduite d'écoulement des condensats
au-dessus de l'entonnoir d'évacuation préinstallé (2).
