Électroniques Supplémentaires - Siemens SITRANS LG250 Mode D'emploi

Compartiment de l'élec-
tronique
Affectation des broches
du connecteur
Électronique supplé-
mentaire - Sortie courant
supplémentaire
30

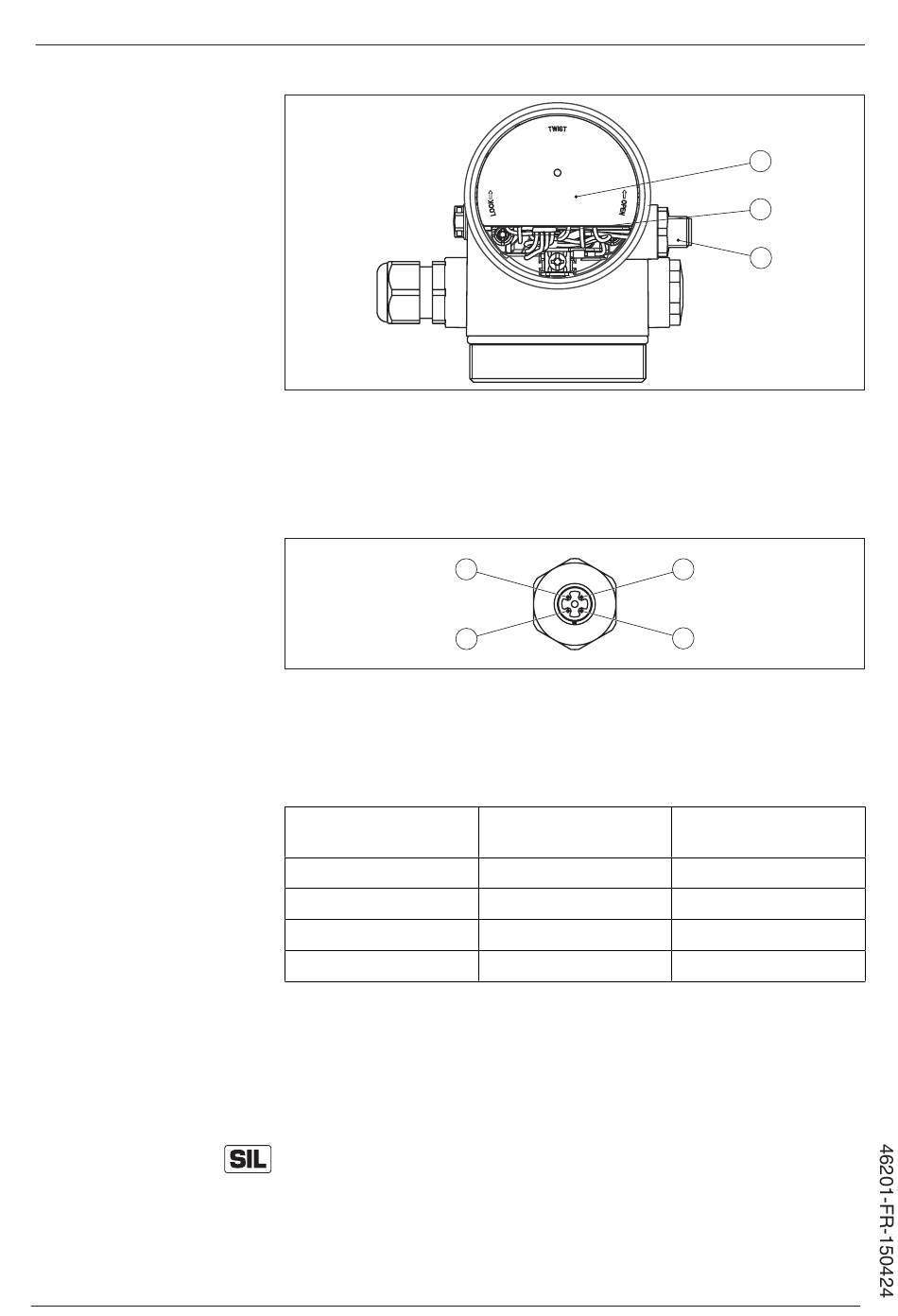

Fig. 21: Vue sur le compartiment de l'électronique avec le DISADAPT pour le
raccordement de l'unité de réglage et d'affichage
1 DISADAPT
2 Connecteur mâle-femelle interne
3 Connecteur M12 x 1
Fig. 22: Vue sur le connecteur M12 x 1
1 Pin 1
2 Pin 2
3 Pin 3
4 Pin 4
Broche de contact
Pin 1
Pin 2
Pin 3
Pin 4
5.7 Électroniques supplémentaires
Afin de mettre à disposition une deuxième valeur de mesure, vous
pouvez utiliser l'électronique supplémentaire - sortie courant supplé-
mentaire.
Les deux sorties courant sont passives et doivent être alimentées.
La sortie courant supplémentaire (II) ne peut pas être utilisée dans
des systèmes instrumentés de sécurité selon SIL.
SITRANS LG250 - Mise en service
4
1
Couleur ligne de liai-
son dans le capteur
Brun(e)
Blanc(he)
Bleu(e)
Noir(e)
1
2
3
3
2
Borne Préamplifica-
teur
5
6
7
8
PBD-51041408
