Siemens SITRANS LG250 Guide De Mise En Service

Siemens SITRANS LG250 Guide De Mise En Service

Masquer les pouces Voir aussi pour SITRANS LG250:
Table des Matières

Publicité

Liens rapides

Télécharger ce manuel

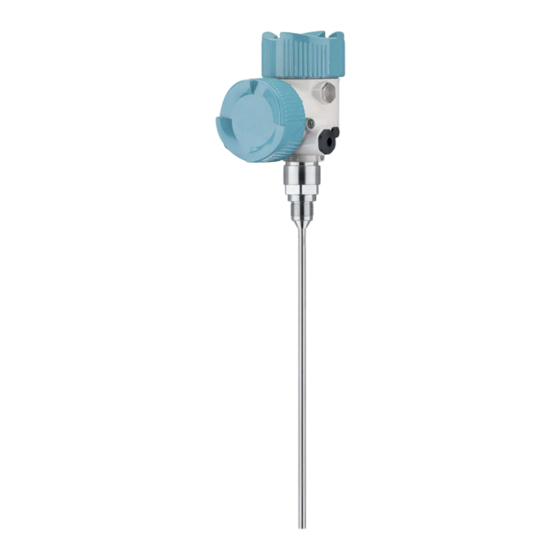

Radar à ondes guidées
SITRANS LG250
4 fils 4 ... 20 mA/HART
Sonde de mesure tige et câble
Mise en service • 01/2020

Publicité

Table des Matières
loading

Manuels Connexes pour Siemens SITRANS LG250

Sommaire des Matières pour Siemens SITRANS LG250

  • Page 1 Radar à ondes guidées SITRANS LG250 4 fils 4 … 20 mA/HART Sonde de mesure tige et câble Mise en service • 01/2020...
  • Page 2 SITRANS LG250 - Mise en service PBD-51041123...

  • Page 3: Table Des Matières

    Field Communicator 375, 475 ..................54 Diagnostic et maintenance ....................55 Entretien ......................... 55 Mémoire de diagnostic ....................55 Signalisations d'état ....................... 56 Élimination des défauts ....................60 Remplacement de l'électronique ..................62 PBD-51041123 SITRANS LG250 - Mise en service...
  • Page 4 Consignes de sécurité pour atmosphères Ex Respectez les consignes de sécurité spécifiques pour les appli- cations Ex. Celles-ci font partie intégrante de la notice de mise en service et sont jointes à la livraison de chaque appareil disposant d'un agrément Ex. Date de rédaction : 2020-01-24 SITRANS LG250 - Mise en service PBD-51041123...

  • Page 5: Propos De Ce Document

    Séquence d'actions Les étapes de la procédure sont numérotées dans leur ordre chrono- logique. Élimination des piles Vous trouverez à la suite de ce symbole des remarques particulières concernant l'élimination des piles et accumulateurs. PBD-51041123 SITRANS LG250 - Mise en service...

  • Page 6: Pour Votre Sécurité

    Il est impératif de porter les équipements de protection individuels nécessaires pour toute intervention sur l'appareil. Utilisation appropriée Le SITRANS LG250 est un capteur pour la mesure de niveau conti- nue. Vous trouverez des informations plus détaillées concernant le do- maine d'application au chapitre "Description du produit".

  • Page 7: Conformité Ue

    Installations in the US shall comply with the relevant requirements of the National Electrical Code (ANSI/NFPA 70). Installations in Canada shall comply with the relevant requirements of the Canadian Electrical Code. PBD-51041123 SITRANS LG250 - Mise en service...

  • Page 8: Description Du Produit

    Capteur SITRANS LG250 • Accessoires optionnels Le reste de la livraison se compose de : • Documentation – Mise en service SITRANS LG250 – Manuels d'instructions pour des équipements d'appareil en option – Les "Consignes de sécurité" spécifiques Ex (pour les versions – Le cas échéant d'autres certificats Information: Dans la notice de mise en service, des caractéristiques de l'appareil...

  • Page 9: Fonctionnement

    13 Numéros ID documentation de l'appareil 14 Version du matériel et du logiciel Fonctionnement Domaine d'application Le SITRANS LG250 est un capteur de niveau avec sonde câble ou tige destinée à la mesure continue de niveau ou d'interface dans des liquides. Principe de fonctionne- Des impulsions à...
  • Page 10 Distance au niveau TS Épaisseur de la couche supérieure (d1 - d2) h1 Hauteur - couche d'interface h2 Hauteur - niveau L1 Produit couche inférieure L2 Produit couche supérieure L3 Phase gazeuse SITRANS LG250 - Mise en service PBD-51041123...

  • Page 11: Emballage, Transport Et Stockage

    à traiter en conséquence. Stockage Les colis sont à conserver fermés jusqu'au montage en veillant à respecter les marquages de positionnement et de stockage apposés à l'extérieur. PBD-51041123 SITRANS LG250 - Mise en service...

  • Page 12: Accessoires

    Segments coudés : 100 x 100 mm (3.94 … 3.94 in) Centrage Si vous installez le SITRANS LG250 dans un tube bypass ou tube tranquillisateur, vous devez éviter tout contact avec le tube bypass à l'aide d'une étoile de centrage montée à l'extrémité du capteur.

  • Page 13: Montage

    Les capuchons de protection contre la poussière n'offrent pas une protection suffisante contre l'humidité. PBD-51041123 SITRANS LG250 - Mise en service...

  • Page 14: Conditions De Process

    Abrasion et influences mécaniques Consignes de montage Position de montage Montez le SITRANS LG250 de façon à ce qu'il soit à un écart d'au moins 300 mm (12 in) des obstacles fixes ou de la paroi de la cuve. Pour les cuves non métalliques, l'écart par rapport à la paroi de la cuve devrait être d'au moins 500 mm (19.7 in).
  • Page 15 Elles augmentent uniquement la zone morte supé- rieure. Vérifiez l'influence que peut avoir cet aspect sur votre mesure. Procédez dans de tels cas à une élimination des signaux parasites après le montage. Vous trouverez d'autres informations sous "Étapes de mise en service". PBD-51041123 SITRANS LG250 - Mise en service...
  • Page 16 Retirez l'électronique du capteur avant de procéder à des soudures Travaux de soudure sur la cuve. Vous éviterez ainsi d'endommager l'électronique par des couplages inductifs. Flot de produit N'installez pas les appareils au dessus ou dans le flot de remplissage de votre cuve. Assurez-vous que vous mesurez la surface du produit et non le flot de remplissage. SITRANS LG250 - Mise en service PBD-51041123...
  • Page 17 Vous pouvez ainsi mesu- rer la course totale du produit dans le tube bypass (h). Tenez compte de la zone morte de la sonde de mesure lors de la configuration du tube bypass et sélectionnez pour celui-ci la longueur correspondante au-dessus de l'orifice de remplissage latéral supérieur. PBD-51041123 SITRANS LG250 - Mise en service...
  • Page 18 Si le SITRANS LG250 est installé dans des tubes bypass, il faut éviter tout contact de la sonde avec la paroi du tube. Pour cela, nous recom- mandons une sonde de mesure câble avec poids de centrage Avertissement ! Lors du montage, veiller que le câble soit droit en totalité.

  • Page 19: Remarques Concernant La Mesure

    Tenez compte de la zone morte supérieure de la sonde de mesure lors de la configuration du tube tranquillisateur et sélectionnez la lon- PBD-51041123 SITRANS LG250 - Mise en service...
  • Page 20 Si le SITRANS LG250 est installé dans des tubes tranquillisateurs, il faut éviter tout contact de la sonde avec la paroi du tube. Pour cela, nous recommandons une sonde de mesure câble avec poids de centrage.

  • Page 21: Montage Latéral

    2 Vis de fixation M12 L1 Longueur de mesure maximale Longueur de la sonde de mesure L = L1 + 270 mm (10.63 in) Montage latéral En présence de conditions de montage difficiles, la sonde de mesure peut être également installée latéralement. Pour ce faire, vous pouvez PBD-51041123 SITRANS LG250 - Mise en service...
  • Page 22 à l'aide d'une rallonge de tige correspondante. Pour compenser les modifications de temps de parcours qui en résultent, vous devez faire déterminer automatiquement la longueur de sonde par l'appareil. Pour plus d'informations, voir la notice complémentaire des compo- sants de tige et de câble. SITRANS LG250 - Mise en service PBD-51041123...

  • Page 23: Raccordement À L'alimentation En Tension

    Ils sont bouchés à titre de pro- tection de transport par des obturateurs en plastique. Remarque: Ces obturateurs doivent être retirés avant de procéder au branche- ment électrique. PBD-51041123 SITRANS LG250 - Mise en service...

  • Page 24: Raccordement

    Information: Le bornier est enfichable et peut être enlevé de l'électronique. Pour ce faire, soulevez-le avec un petit tournevis et extrayez-le. Lors de son encliquetage, un bruit doit être audible. Étapes de raccordement Procédez comme suit : SITRANS LG250 - Mise en service PBD-51041123...
  • Page 25 9. Bien serrer l'écrou flottant du presse-étoupe. L'anneau d'étan- chéité doit entourer complètement le câble 10. Revisser le couvercle du boîtier Le raccordement électrique est terminé. PBD-51041123 SITRANS LG250 - Mise en service...

  • Page 26: Schéma De Raccordement Du Boîtier À Deux Chambres

    4...20mA power supply Fig. 15: Compartiment de raccordement boîtier deux chambres pour tension de réseau Borne Fonction Polarité Tension d'alimentation Tension d'alimentation Sortie 4 … 20 mA (active) SITRANS LG250 - Mise en service PBD-51041123...

  • Page 27: Compartiment De Raccordement Pour Très Basse Tension

    PC • Un bond rapide du signal de sortie sur le courant de défaut réglé. La valeur de mesure actuelle est ensuite délivrée sur la ligne signal. La valeur prend en compte tout réglage effectué, comme par ex. le réglage d'usine. PBD-51041123 SITRANS LG250 - Mise en service...

  • Page 28: Mise En Service Avec Le Module De Réglage Et D'affichage

    3. Visser fermement le couvercle du boîtier avec hublot Le démontage s'effectue de la même façon, mais en sens inverse. Le module de réglage et d'affichage est alimenté par le capteur, un autre raccordement n'est donc pas nécessaire. Fig. 17: Montage du module d'affichage et de réglage dans le boîtier à chambre unique Remarque: Si le module de réglage et d'affichage doit demeurer définitivement dans votre appareil pour disposer en permanence d'un affichage des valeurs de mesure, il vous faudra un couvercle plus haut muni d'un hublot. SITRANS LG250 - Mise en service PBD-51041123...

  • Page 29: Système De Commande

    à l'indication des valeurs de mesure. Les saisies n'ayant pas encore été sauvegardées en appuyant sur [OK] sont perdues. Phase de mise en marche Après sa mise en marche, le SITRANS LG250 effectue un bref au- totest. Au cours de ce test, le logiciel de l'appareil est vérifié. Le signal de sortie émet une signalisation de défaut pendant la phase de mise en route. PBD-51041123 SITRANS LG250 - Mise en service...

  • Page 30: Paramétrage - Mise En Service Rapide

    Réglage max. • Réglage min. • Élimination des signaux parasites La description de chaque menu figure ci-après au chapitre "Paramé- trage - Paramétrage étendu". Paramétrage - Paramétrage étendu Pour les voies de mesure qui requièrent des applications technique- ment exigeantes, vous pouvez effectuer des réglages plus détaillés dans le "Réglage étendu". SITRANS LG250 - Mise en service PBD-51041123...

  • Page 31: Menu Principal

    Vous pouvez utiliser 19 caractères au maximum pour les noms. Vous disposez des caractères suivants : • Lettres majuscules de A à Z • Chiffres de 0 à 9 • Caractères spéciaux + - / _ espaces PBD-51041123 SITRANS LG250 - Mise en service...

  • Page 32: Application

    Vous pouvez sélectionner le mode de démonstration. Ce mode ne convient que pour des tests et des démonstrations. Dans ce mode, le capteur ignore les paramètres de l'application et réagit à chaque modification. Application - Produit, Dans cette option du menu, vous pouvez définir le type de produit. constante diélectrique SITRANS LG250 - Mise en service PBD-51041123...

  • Page 33: Application - Constante Diélectrique

    Réglage max. niveau Dans ce point de menu, vous pouvez saisir le réglage max. pour le niveau. En cas d'une mesure d'interface, il s'agit du niveau total max. PBD-51041123 SITRANS LG250 - Mise en service...
  • Page 34 (face de joint du raccord process). Ce point de menu n'est disponible que si vous avez sélectionné la Réglage max. interface mesure d'interface sous "Application". Entrez la valeur souhaitée en pourcentage pour le réglage max. SITRANS LG250 - Mise en service PBD-51041123...

  • Page 35: Atténuation

    La linéarisation est valable pour l'affichage des valeurs de mesure et la sortie de courant. En activant la courbe adéquate, vous obtiendrez l'affichage correct du pourcentage de volume. Si vous ne désirez pas obtenir l'affichage du volume en %, mais en litres ou en kilogrammes par exemple, vous pouvez en plus régler une calibration au menu "Affichage". PBD-51041123 SITRANS LG250 - Mise en service...
  • Page 36 +h Valeur de correction du manchon positive -h Valeur de correction du manchon négative Mode sortie de courant Au point de menu "Sortie courant mode", vous définissez la courbe caractéristique et le comportement de la sortie courant en cas de défaut. SITRANS LG250 - Mise en service PBD-51041123...

  • Page 37: Élimination Des Signaux Parasites

    Tous les signaux parasites existants dans cette zone sont mesurés et mémorisés par le capteur. Prenez en compte que dans le cas de la sonde de mesure immergée, seuls des signaux parasites sont perçus dans la zone émergée de la sonde de mesure. PBD-51041123 SITRANS LG250 - Mise en service...

  • Page 38: Verrouiller/Débloquer Le Paramétrage

    Dans le point de menu "Sortie de courant 2", vous définissez la grandeur de mesure à laquelle la sortie de courant supplémentaire se rapporte. La procédure correspond aux réglages précédents de la sortie cou- rant normale. Voir "Mise en service - Sortie courant". SITRANS LG250 - Mise en service PBD-51041123...

  • Page 39: Afficheur

    Le capteur est réglé sur la langue anglaise en état à la livraison. Valeur d'affichage 1 Dans ce point de menu vous définissez l'indication de la valeur de mesure sur l'affichage. Vous pouvez afficher deux différentes valeurs de mesure. Dans ce point de menu, vous définissez la valeur de mesure 1. Le réglage d'usine pour la valeur d'affichage 1 est "Hauteur de rem- plissage niveau". Valeur d'affichage 2 Dans ce point de menu vous définissez l'indication de la valeur de mesure sur l'affichage. Vous pouvez afficher deux différentes valeurs de mesure. Dans ce point de menu, vous définissez la valeur de mesure 2. Le réglage d'usine pour la valeur d'affichage 2 est la température de l'électronique. Format d'affichage Dans cette option du menu, vous définissez le format d'affichage de la valeur mesurée sur l'écran. Vous pouvez définir des formats d'affi- chage différents pour les deux valeurs d'affichage différentes. Vous pouvez ainsi définir avec combien de chiffres après la virgule la valeur mesurée est affichée sur l'écran. PBD-51041123 SITRANS LG250 - Mise en service...

  • Page 40: Éclairage

    - Application", les valeurs d'index suiveur de la mesure d'interface seront affichées en plus des valeurs d'index suiveur de la mesure de niveau. Vous pouvez effectuer séparément une remise à zéro pour les deux valeurs d'index suiveur dans une autre fenêtre. Fonction index suiveur Ce sont respectivement les valeurs de mesure min. et max. qui seront fiabilité de la mesure mémorisées dans le capteur. Vous pourrez obtenir leur affichage au menu "Index suiveur fiabilité de mesure". SITRANS LG250 - Mise en service PBD-51041123...

  • Page 41: Fonction Index Suiveur Autres

    évaluation de la qualité de la mesure. Les fonctions suivantes permettent d'agrandir des zones partielles de la courbe échos. • "Zoom X" : fonction gros plan de la distance de mesure PBD-51041123 SITRANS LG250 - Mise en service...

  • Page 42: Mémoire Des Courbes Échos

    PACTware et du PC pour comparer la courbe échos de la mise en service avec la courbe échos actuelle. La fonction "Mémoire des courbes échos" permet d'enregistrer les courbes échos de la mesure. SITRANS LG250 - Mise en service PBD-51041123...

  • Page 43: Autres Réglages

    Menu - Mise en service Option du menu Valeur par défaut Bloquer le paramétrage Débloquée Nom de la voie de mesure Capteur Unités Unité de distance : spécifique à la commande Unité de température : spécifique à la com- mande PBD-51041123 SITRANS LG250 - Mise en service...
  • Page 44 Sortie courant - Courbe caractéristique de sortie 0 … 100 % correspond à 4 … 20 mA Sortie courant - Comportement en cas d'anomalie ≤ 3,6 mA Sortie de courant - Min. 3,8 mA Sortie de courant - Max. 20,5 mA SITRANS LG250 - Mise en service PBD-51041123...

  • Page 45: Copier Réglages Appareils

    Écrire dans le capteur : Écrire des données à partir du module de réglage et d'affichage dans le capteur Les données et réglages suivants, effectués avec le module de ré- glage et d'affichage, seront mémorisés lors de cette sauvegarde : • Toutes les données des menus "Mise en service" et "Affichage" • Dans le menu "Autres réglages" les points "Reset, date/heure" • Paramètres spéciaux PBD-51041123 SITRANS LG250 - Mise en service...

  • Page 46: Conditions Requises

    Pour une transmission réussie, les conditions préalables suivantes doivent être remplies : • Il est possible de transmettre les données uniquement sur le même type d'appareil, par ex. SITRANS LG250 • Il doit impérativement s'agir du même type de sonde, par ex. sonde tige •...

  • Page 47: Sortie Courant

    à laquelle la sortie de courant se rapporte. Dans le point de menu "Sortie de courant réglage", vous pouvez assi- Sortie courant - Réglage sortie courant gner une valeur de mesure correspondante à la sortie de courant. PBD-51041123 SITRANS LG250 - Mise en service...
  • Page 48 Dans de rares cas, il est possible de modifier des paramètres individuels afin d'adapter le capteur aux exigences spéciales. Ne modifiez les réglages des paramètres spéciaux qu'après avoir consulté notre personnel de service. 6.4.5 Info Nom de l'appareil Ce menu vous permet de lire le nom et le numéro de série de l'appa- reil. SITRANS LG250 - Mise en service PBD-51041123...

  • Page 49: Caractéristiques Du Capteur

    Ainsi, elles seront disponibles pour une utilisation ultérieure et à des fins de maintenance. Dans le module d'affi- Si l'appareil est équipé d'un module de réglage et d'affichage, chage et de réglage alors les données de paramétrage peuvent y être enregistrées. La procédure est décrite dans l'option du menu "Copier les réglages de l'appareil" PBD-51041123 SITRANS LG250 - Mise en service...

  • Page 50: Mise En Service Avec Pactware

    Câble de raccordement avec contacts mâles 2 mm et bornes Système d'exploitation/API Modem HART Tension d'alimentation Composants nécessaires : • SITRANS LG250 • PC avec PACTware et DTM adéquat • Modem HART • Résistance HART env. 250 Ω • Système d'exploitation/API SITRANS LG250 - Mise en service PBD-51041123...

  • Page 51: Paramétrage Via Pactware

    Vous pouvez aussi enregistrer des courbes de valeurs de mesure et d'échos dans le DTM. Un programme d'aide à la décision pour cuves ainsi qu'un multiviewer pour l'affichage et l'analyse des courbes de valeurs de mesure et d'échos mémorisées sont également dispo- nibles. PBD-51041123 SITRANS LG250 - Mise en service...

  • Page 52: Mise En Marche À L'aide De La Fonction De Mise En Marche Rapide

    Mise en marche rapide Paramétrage étendu Maintenance Mise en marche rapide La mise en marche rapide permet de paramétrer le SITRANS LG250 en quelques étapes pour votre application. Le réglage commandé par assistant contient les réglages de base pour une mise en marche simple et sûre.

  • Page 53: Sauvegarde Des Données De Paramétrage

    Sauvegarde des données de paramétrage Nous vous recommandons de documenter et de sauvegarder les données de paramétrage à l'aide de PACTware. Ainsi, celles-ci seront disponibles pour des utilisations multiples et à des fins de mainte- nance ou de service. PBD-51041123 SITRANS LG250 - Mise en service...

  • Page 54: Mise En Service Avec D'autres Systèmes

    Ce logiciel est mis à jour via l'Internet et les nouveaux EDD sont ajoutés automatiquement au catalogue d'appareils de ce logiciel après l'autorisation par le fabricant. Ils peuvent ensuite être transmis à un Field Communicator. SITRANS LG250 - Mise en service PBD-51041123...

  • Page 55: Diagnostic Et Maintenance

    Exemples des types d'évènement : • Modification d'un paramètre • Mise sous et hors tension • Messages d'état (selon NE 107) • Signalisations de défaut (selon NE 107) PBD-51041123 SITRANS LG250 - Mise en service...

  • Page 56: Signalisations D'état

    Fig. 24: Pictogramme des signalisations d'état Erreur (Failure) - rouge 2 En dehors de la spécification (Out of specification) - jaune Contrôle de fonctionnement (Function check) - orange Maintenance requise (Maintenance) - bleu Panne (Failure) : L'appareil émet une signalisation de défaut car il reconnaît un défaut de fonctionnement. SITRANS LG250 - Mise en service PBD-51041123...
  • Page 57 Remplacement de l'électro- nique Retourner l'appareil au service réparation F040 Défaut matériel Remplacement de l'électro- Bit 4 de l'octet 0…5 nique Défaut dans module élec- Retourner l'appareil au service tronique réparation PBD-51041123 SITRANS LG250 - Mise en service...

  • Page 58: Function Check

    Interrompre la simulation "Simulation Active" in "Stan- dardized Status 0" Simulation ac- Attendre la fin automatique tive après 60 min. Tab. 8: Codes d'erreur et messages de texte, remarques relatives à la cause et à l'élimination SITRANS LG250 - Mise en service PBD-51041123...
  • Page 59 Pas de valeur de mesure existante Composant de raccordement Nettoyer ou remplacer le composant au process ou sonde de mesure de raccordement au process ou la encrassé(e) ou défectueux(défec- sonde de mesure tueuse) PBD-51041123 SITRANS LG250 - Mise en service...

  • Page 60: Élimination Des Défauts

    Traitement des erreurs de Les tableaux ci-dessous donnent des exemples typiques d'erreurs de mesure mesure liées à l'application. Dans ce cas, on fait la différence entre les erreurs de mesure : • Lors d'un niveau constant • Lors du remplissage SITRANS LG250 - Mise en service PBD-51041123...

  • Page 61: Erreurs De Mesure Lors Du Remplissage

    ; l'adapter, si cuve lors du remplissage les produits avec ε < 2,5 à base d'huile, nécessaire solvants, etc. time PBD-51041123 SITRANS LG250 - Mise en service...

  • Page 62: Comportement Après Élimination Des Défauts

    Suivant la cause du défaut et les mesures prises pour l'éliminer, il élimination des défauts faudra le cas échéant recommencer les étapes décrites au chapitre "Mise en service" ou vérifier leur plausibilité et l'intégralité. Remplacement de l'électronique En cas de défaut, l'électronique peut être remplacée par l'utilisateur. SITRANS LG250 - Mise en service PBD-51041123...

  • Page 63: Remplacement Du Câble/De La Tige

    3. Retirer manuellement la tige de mesure ou le câble de mesure desserré. 4. Introduisez la nouvelle tige de mesure prudemment à la main en tournant dans l'ouverture du raccord process. 5. Visser manuellement la tige de mesure dans l'ouverture du rac- cord process. PBD-51041123 SITRANS LG250 - Mise en service...
  • Page 64 6. Câble avec poids tenseur : introduire le câble dans le poids ten- seur selon la figure 7. Câble avec poids tenseur: : fixer le câble avec les vis sans tête, couple de serrage 7 Nm (5.16 lbf ft) Câble avec poids de centrage : fixer le câble avec les vis sans tête, couple de serrage 7 Nm (5.16 lbf ft) et fixer la pièce de blocage sur le poids de centrage. SITRANS LG250 - Mise en service PBD-51041123...

  • Page 65: Mise À Jour Du Logiciel

    Pour d'autres informations détaillées, voir la zone de téléchargement sur notre site Internet : www.siemens.com/sitranslg. Procédure en cas de réparation Si une réparation venait à s'imposer, nous vous prions de contacter Siemens. Vous trouverez les sites sous "www.siemens.com/processautomation". PBD-51041123 SITRANS LG250 - Mise en service...

  • Page 66: Démontage

    Au cas où vous n'auriez pas la possibilité de faire recycler le vieil appareil par une entreprise spécialisée, contactez-nous. Nous vous conseillerons sur les possibilités de reprise et de recyclage. SITRANS LG250 - Mise en service PBD-51041123...

  • Page 67: Annexe

    Boîtier en plastique : polycarbonate option) Boîtier métallique : verre Ʋ Borne de mise à la terre 316L Ʋ Presse-étoupe PA, acier inoxydable, laiton Ʋ Joint d'étanchéité du presse-étoupe Ʋ Obturateur du presse-étoupe PBD-51041123 SITRANS LG250 - Mise en service...
  • Page 68 Jusqu'à 6 m (19.69 ft) Ʋ Tige : ø 12 mm (0.472 in) Jusqu'à 6 m (19.69 ft) Ʋ Précision de la longueur de coupe - ±(1 mm + 0,05 % de la longueur de tige) tige SITRANS LG250 - Mise en service PBD-51041123...
  • Page 69 Plage du signal de sortie 3,8 … 20,5 mA/HART (réglage d'usine) Tension aux bornes passive 9 … 30 V DC Protection contre les courts-circuits Existante Séparation de potentiel Existante Résolution du signal 0,3 µA PBD-51041123 SITRANS LG250 - Mise en service...
  • Page 70 Ʋ Produit Eau/huile (valeur DK ~2,0) Ʋ Montage L'extrémité de la sonde de mesure ne touche pas le fond de la cuve Paramétrage du capteur Aucune élimination des signaux parasites effectuée Les valeurs de sortie peuvent être affectées librement. Les valeurs d'affichage peuvent être affectées librement. Pour mesure d'interface = 2,0. SITRANS LG250 - Mise en service PBD-51041123...
  • Page 71 Fig. 28: Plages de mesure - SITRANS LG250 Niveau de référence Longueur de la sonde (L) Plage de mesure (réglage d'usine se réfère à la plage de mesure dans l'eau) Zone morte supérieure (voir les diagrammes suivants - zone repérée en gris) Zone morte inférieure (voir les diagrammes suivants - zone repérée en gris)
  • Page 72 0,02 m (3.15 (11.811 " " (0.787 ") Fig. 29: Écart de mesure SITRANS LG250 en version tige dans l'eau Zone morte (aucune mesure n'est possible dans cette zone) Longueur de la sonde de mesure 15 mm (0.591 " 2 mm (0.079...
  • Page 73 (3.15 ") Fig. 32: Écart de mesure SITRANS LG250 en version câble (ø 2 mm/0.079 in), dans l'huile Zone morte (aucune mesure n'est possible dans cette zone) En cas d'utilisation d'un poids de centrage, la mesure n'est possible que jusqu'au bord supérieur du poids.
  • Page 74 " (2.756 ") Fig. 34: Écart de mesure SITRANS LG250 en version câble (ø 4 mm/0.157 in, revêtu PFA) dans le produit Eau Zone morte (aucune mesure n'est possible dans cette zone) Longueur de la sonde de mesure SITRANS LG250 - Mise en service...

  • Page 75: Grandeurs D'influence Sur La Précision De Mesure Indications Pour La Valeur De Mesure Numérique

    0,2 m (7.874 ") Fig. 35: Écart de mesure SITRANS LG250 en version câble (ø 4 mm/0.157 in, revêtu PFA) dans le produit Huile Zone morte (aucune mesure n'est possible dans cette zone) Longueur de la sonde de mesure Non répétabilité...

  • Page 76: Conditions Ambiantes Température Ambiante, De Transport Et De Stockage

    Temps qui s'écoule, après une variation brusque de la distance de mesure de 0,5 m au max. pour des applica- tions dans le domaine des liquides, jusqu'à ce que le signal de sortie atteigne pour la première fois 90 % de sa valeur en régime permanent (IEC 61298-2). SITRANS LG250 - Mise en service PBD-51041123...
  • Page 77 Fig. 36: Température ambiante - température process, version standard Température ambiante Température process (dépend du matériau du joint) Boîtier en aluminium Boîtier en matière plastique Boîtier en acier inox, coulée de précision Boîtier en acier inoxydable, électropoli PBD-51041123 SITRANS LG250 - Mise en service...
  • Page 78 – ● Laiton nickelé NBR ● ● ● – – Acier inox – ● ● – ● Section des conducteurs (bornes auto-serrantes) Ʋ Âme massive/torsadée 0,2 … 2,5 mm² (AWG 24 … 14) SITRANS LG250 - Mise en service PBD-51041123...

  • Page 79: Horloge Intégrée

    Catégorie de surtension (CEI 61010-1) - Version avec basse tension Séparation galvanique entre l'électronique et les pièces métalliques de l'appareil Condition pour le respect de la protection : câble approprié et montage correct. PBD-51041123 SITRANS LG250 - Mise en service...

  • Page 80: Dimensions

    Degré de pollution Classe de protection (CEI 61010-1) 11.2 Dimensions Boîtier ~ 81 mm (3.19") ø 77 mm (3.03") M16x1,5 M20x1,5/ ½ NPT Fig. 38: Dimensions du boîtier (avec un module de réglage et d'affichage intégré, la hauteur du boîtier augmente de 9 mm/0.35 in) En cas de mise en œuvre avec protection du boîtier remplie. SITRANS LG250 - Mise en service PBD-51041123...
  • Page 81 SITRANS LG250, version câble avec poids tenseur SW 36 (1.42") (G¾, ¾ NPT) SW 41 (1.61") (G1, 1 NPT) SW 46 (1.81") (G1½, 1½ NPT) G¾, ¾ NPT, G1, 1 NPT, G1½, 1½ NPT ø 4 mm (0.16") ø 4 mm (0.16")
  • Page 82 SITRANS LG250, version câble avec poids de centrage SW 36 (1.42") (G¾, ¾ NPT) SW 41 (1.61") (G1, 1 NPT) SW 46 (1.81") (G1½, 1½ NPT) G¾, ¾ NPT, G1, 1 NPT, G1½, 1½ NPT ø 4 mm (0.16") ø 4 mm (0.16")
  • Page 83 G1½, 1½ NPT ø 8 mm ø 12¨mm (0.32") (0.47") Fig. 41: SITRANS LG250, version filetée Longueur du capteur, voir au chapitre "Caractéristiques techniques" Version tige ø 8 mm (0.315 in) Version tige ø 12 mm (0.472 in) PBD-51041123 SITRANS LG250 - Mise en service...

  • Page 84: Marque Déposée

    11.3 Marque déposée Toutes les marques utilisées ainsi que les noms commerciaux et de sociétés sont la propriété de leurs propriétaires/auteurs légitimes. SITRANS LG250 - Mise en service PBD-51041123...
  • Page 85 Fiabilité de mesure 40 Flot de produit 16 Simulation 42 Fonction de la touche 29 Sortie courant 47 Format d'affichage 39 Sortie courant 2 38 Sortie de courant min./max. 37 Système de commande 29 Index suiveur 40, 41 PBD-51041123 SITRANS LG250 - Mise en service...
  • Page 86 Taille sortie courant 47 Technique de raccordement 24 Tension d'alimentation 23, 79 Type de produit 32 Type de sonde 48 Unités 32 Valeurs par défaut 43 Vérifier le signal de sortie 60 SITRANS LG250 - Mise en service PBD-51041123...
  • Page 87 Notes PBD-51041123 SITRANS LG250 - Mise en service...
