Siemens SITRANS LG250 Mise En Service
Siemens SITRANS LG250 Mise En Service

Siemens SITRANS LG250 Mise En Service

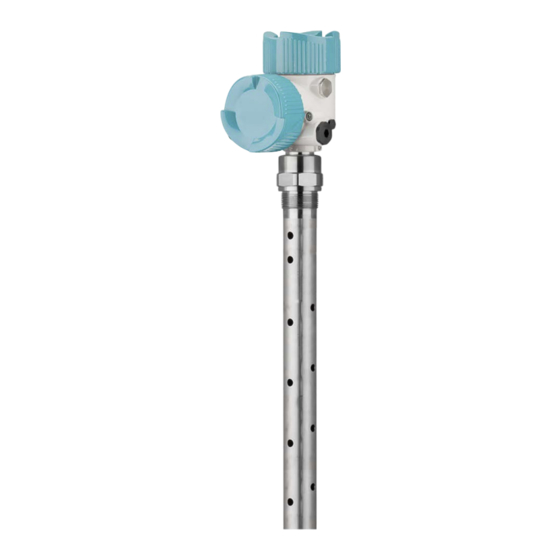

Radar à ondes guidées, 4 fils 4 … 20 ma/hart, sonde coaxiale
Masquer les pouces Voir aussi pour SITRANS LG250:

Publicité

Liens rapides

Radar à ondes guidées
SITRANS LG250
4 fils 4 ... 20 mA/HART
Sonde coaxiale
Mise en service • 01/2020

Publicité

loading

Sommaire des Matières pour Siemens SITRANS LG250

  • Page 1 Radar à ondes guidées SITRANS LG250 4 fils 4 … 20 mA/HART Sonde coaxiale Mise en service • 01/2020...
  • Page 2 SITRANS LG250 - Mise en service PBD-51041124...
  • Page 3 Field Communicator 375, 475 ..................48 Diagnostic et maintenance ....................49 Entretien ......................... 49 Mémoire de diagnostic ....................49 Signalisations d'état ....................... 50 Élimination des défauts ....................54 Remplacement de l'électronique ..................56 PBD-51041124 SITRANS LG250 - Mise en service...
  • Page 4 Consignes de sécurité pour atmosphères Ex Respectez les consignes de sécurité spécifiques pour les appli- cations Ex. Celles-ci font partie intégrante de la notice de mise en service et sont jointes à la livraison de chaque appareil disposant d'un agrément Ex. Date de rédaction : 2020-01-24 SITRANS LG250 - Mise en service PBD-51041124...
  • Page 5 Séquence d'actions Les étapes de la procédure sont numérotées dans leur ordre chrono- logique. Élimination des piles Vous trouverez à la suite de ce symbole des remarques particulières concernant l'élimination des piles et accumulateurs. PBD-51041124 SITRANS LG250 - Mise en service...
  • Page 6 Il est impératif de porter les équipements de protection individuels nécessaires pour toute intervention sur l'appareil. Utilisation appropriée Le SITRANS LG250 est un capteur pour la mesure de niveau conti- nue. Vous trouverez des informations plus détaillées concernant le do- maine d'application au chapitre "Description du produit".
  • Page 7 Installations in the US shall comply with the relevant requirements of the National Electrical Code (ANSI/NFPA 70). Installations in Canada shall comply with the relevant requirements of the Canadian Electrical Code. PBD-51041124 SITRANS LG250 - Mise en service...
  • Page 8 Capteur SITRANS LG250 • Accessoires optionnels Le reste de la livraison se compose de : • Documentation – Mise en service SITRANS LG250 – Manuels d'instructions pour des équipements d'appareil en option – Les "Consignes de sécurité" spécifiques Ex (pour les versions – Le cas échéant d'autres certificats Information: Dans la notice de mise en service, des caractéristiques de l'appareil...
  • Page 9 13 Numéros ID documentation de l'appareil 14 Version du matériel et du logiciel Fonctionnement Domaine d'application Le SITRANS LG250 est un capteur de niveau avec sonde coaxiale destiné à la mesure continue de niveau ou d'interface dans des liquides. Principe de fonctionne- Des impulsions à...
  • Page 10 Distance au niveau TS Épaisseur de la couche supérieure (d1 - d2) h1 Hauteur - couche d'interface h2 Hauteur - niveau L1 Produit couche inférieure L2 Produit couche supérieure L3 Phase gazeuse SITRANS LG250 - Mise en service PBD-51041124...
  • Page 11 à traiter en conséquence. Stockage Les colis sont à conserver fermés jusqu'au montage en veillant à respecter les marquages de positionnement et de stockage apposés à l'extérieur. PBD-51041124 SITRANS LG250 - Mise en service...
  • Page 12 équipés d'un boîtier à une chambre unique et à deux chambres Ex d. Brides Les brides filetées sont disponibles en plusieurs versions d'après les standards suivants : DIN 2501, EN 1092-1, BS 10, ASME B 16.5, JIS B 2210-1984, GOST 12821-80. SITRANS LG250 - Mise en service PBD-51041124...
  • Page 13 Les capuchons de protection contre la poussière n'offrent pas une protection suffisante contre l'humidité. PBD-51041124 SITRANS LG250 - Mise en service...
  • Page 14 (zone morte inférieure) au chapitre "Caractéristiques techniques". Fig. 4: Cuve à fond conique Travaux de soudure Retirez l'électronique du capteur avant de procéder à des soudures sur la cuve. Vous éviterez ainsi d'endommager l'électronique par des couplages inductifs. SITRANS LG250 - Mise en service PBD-51041124...
  • Page 15 Assurez vous que la cuve soit correctement isolée ou reliée à la terre. Le changement incontrôlé d'un état à un autre peut entraîner des erreurs de mesure. Si une sonde de mesure coaxiale est susceptible de toucher la paroi de la cuve, fixez alors la sonde de mesure à l'extrémité externe inférieure. PBD-51041124 SITRANS LG250 - Mise en service...
  • Page 16 Notez qu'il est impossible d'effectuer des mesures en dessous de la fixation. Fig. 6: Fixer la sonde de mesure Sonde coaxiale Douille de maintien SITRANS LG250 - Mise en service PBD-51041124...
  • Page 17 Ils sont bouchés à titre de pro- tection de transport par des obturateurs en plastique. Remarque: Ces obturateurs doivent être retirés avant de procéder au branche- ment électrique. PBD-51041124 SITRANS LG250 - Mise en service...
  • Page 18 Information: Le bornier est enfichable et peut être enlevé de l'électronique. Pour ce faire, soulevez-le avec un petit tournevis et extrayez-le. Lors de son encliquetage, un bruit doit être audible. Étapes de raccordement Procédez comme suit : SITRANS LG250 - Mise en service PBD-51041124...
  • Page 19 9. Bien serrer l'écrou flottant du presse-étoupe. L'anneau d'étan- chéité doit entourer complètement le câble 10. Revisser le couvercle du boîtier Le raccordement électrique est terminé. PBD-51041124 SITRANS LG250 - Mise en service...
  • Page 20 4...20mA power supply Fig. 9: Compartiment de raccordement boîtier deux chambres pour tension de réseau Borne Fonction Polarité Tension d'alimentation Tension d'alimentation Sortie 4 … 20 mA (active) SITRANS LG250 - Mise en service PBD-51041124...
  • Page 21 PC • Un bond rapide du signal de sortie sur le courant de défaut réglé. La valeur de mesure actuelle est ensuite délivrée sur la ligne signal. La valeur prend en compte tout réglage effectué, comme par ex. le réglage d'usine. PBD-51041124 SITRANS LG250 - Mise en service...
  • Page 22 3. Visser fermement le couvercle du boîtier avec hublot Le démontage s'effectue de la même façon, mais en sens inverse. Le module de réglage et d'affichage est alimenté par le capteur, un autre raccordement n'est donc pas nécessaire. Fig. 11: Montage du module d'affichage et de réglage dans le boîtier à chambre unique Remarque: Si le module de réglage et d'affichage doit demeurer définitivement dans votre appareil pour disposer en permanence d'un affichage des valeurs de mesure, il vous faudra un couvercle plus haut muni d'un hublot. SITRANS LG250 - Mise en service PBD-51041124...
  • Page 23 à l'indication des valeurs de mesure. Les saisies n'ayant pas encore été sauvegardées en appuyant sur [OK] sont perdues. Phase de mise en marche Après sa mise en marche, le SITRANS LG250 effectue un bref au- totest. Au cours de ce test, le logiciel de l'appareil est vérifié. Le signal de sortie émet une signalisation de défaut pendant la phase de mise en route. PBD-51041124 SITRANS LG250 - Mise en service...
  • Page 24 Réglage max. • Réglage min. • Élimination des signaux parasites La description de chaque menu figure ci-après au chapitre "Paramé- trage - Paramétrage étendu". Paramétrage - Paramétrage étendu Pour les voies de mesure qui requièrent des applications technique- ment exigeantes, vous pouvez effectuer des réglages plus détaillés dans le "Réglage étendu". SITRANS LG250 - Mise en service PBD-51041124...
  • Page 25 Vous pouvez utiliser 19 caractères au maximum pour les noms. Vous disposez des caractères suivants : • Lettres majuscules de A à Z • Chiffres de 0 à 9 • Caractères spéciaux + - / _ espaces PBD-51041124 SITRANS LG250 - Mise en service...
  • Page 26 Vous pouvez sélectionner le mode de démonstration. Ce mode ne convient que pour des tests et des démonstrations. Dans ce mode, le capteur ignore les paramètres de l'application et réagit à chaque modification. Application - Produit, Dans cette option du menu, vous pouvez définir le type de produit. constante diélectrique SITRANS LG250 - Mise en service PBD-51041124...
  • Page 27 Réglage max. niveau Dans ce point de menu, vous pouvez saisir le réglage max. pour le niveau. En cas d'une mesure d'interface, il s'agit du niveau total max. PBD-51041124 SITRANS LG250 - Mise en service...
  • Page 28 (face de joint du raccord process). Ce point de menu n'est disponible que si vous avez sélectionné la Réglage max. interface mesure d'interface sous "Application". Entrez la valeur souhaitée en pourcentage pour le réglage max. SITRANS LG250 - Mise en service PBD-51041124...
  • Page 29 La linéarisation est valable pour l'affichage des valeurs de mesure et la sortie de courant. En activant la courbe adéquate, vous obtiendrez l'affichage correct du pourcentage de volume. Si vous ne désirez pas obtenir l'affichage du volume en %, mais en litres ou en kilogrammes par exemple, vous pouvez en plus régler une calibration au menu "Affichage". PBD-51041124 SITRANS LG250 - Mise en service...
  • Page 30 +h Valeur de correction du manchon positive -h Valeur de correction du manchon négative Mode sortie de courant Au point de menu "Sortie courant mode", vous définissez la courbe caractéristique et le comportement de la sortie courant en cas de défaut. SITRANS LG250 - Mise en service PBD-51041124...
  • Page 31 Tous les signaux parasites existants dans cette zone sont mesurés et mémorisés par le capteur. Prenez en compte que dans le cas de la sonde de mesure immergée, seuls des signaux parasites sont perçus dans la zone émergée de la sonde de mesure. PBD-51041124 SITRANS LG250 - Mise en service...
  • Page 32 Dans le point de menu "Sortie de courant 2", vous définissez la grandeur de mesure à laquelle la sortie de courant supplémentaire se rapporte. La procédure correspond aux réglages précédents de la sortie cou- rant normale. Voir "Mise en service - Sortie courant". SITRANS LG250 - Mise en service PBD-51041124...
  • Page 33 Le capteur est réglé sur la langue anglaise en état à la livraison. Valeur d'affichage 1 Dans ce point de menu vous définissez l'indication de la valeur de mesure sur l'affichage. Vous pouvez afficher deux différentes valeurs de mesure. Dans ce point de menu, vous définissez la valeur de mesure 1. Le réglage d'usine pour la valeur d'affichage 1 est "Hauteur de rem- plissage niveau". Valeur d'affichage 2 Dans ce point de menu vous définissez l'indication de la valeur de mesure sur l'affichage. Vous pouvez afficher deux différentes valeurs de mesure. Dans ce point de menu, vous définissez la valeur de mesure 2. Le réglage d'usine pour la valeur d'affichage 2 est la température de l'électronique. Format d'affichage Dans cette option du menu, vous définissez le format d'affichage de la valeur mesurée sur l'écran. Vous pouvez définir des formats d'affi- chage différents pour les deux valeurs d'affichage différentes. Vous pouvez ainsi définir avec combien de chiffres après la virgule la valeur mesurée est affichée sur l'écran. PBD-51041124 SITRANS LG250 - Mise en service...
  • Page 34 - Application", les valeurs d'index suiveur de la mesure d'interface seront affichées en plus des valeurs d'index suiveur de la mesure de niveau. Vous pouvez effectuer séparément une remise à zéro pour les deux valeurs d'index suiveur dans une autre fenêtre. Fonction index suiveur Ce sont respectivement les valeurs de mesure min. et max. qui seront fiabilité de la mesure mémorisées dans le capteur. Vous pourrez obtenir leur affichage au menu "Index suiveur fiabilité de mesure". SITRANS LG250 - Mise en service PBD-51041124...
  • Page 35 évaluation de la qualité de la mesure. Les fonctions suivantes permettent d'agrandir des zones partielles de la courbe échos. • "Zoom X" : fonction gros plan de la distance de mesure PBD-51041124 SITRANS LG250 - Mise en service...
  • Page 36 PACTware et du PC pour comparer la courbe échos de la mise en service avec la courbe échos actuelle. La fonction "Mémoire des courbes échos" permet d'enregistrer les courbes échos de la mesure. SITRANS LG250 - Mise en service PBD-51041124...
  • Page 37 Menu - Mise en service Option du menu Valeur par défaut Bloquer le paramétrage Débloquée Nom de la voie de mesure Capteur Unités Unité de distance : spécifique à la commande Unité de température : spécifique à la com- mande PBD-51041124 SITRANS LG250 - Mise en service...
  • Page 38 Sortie courant - Courbe caractéristique de sortie 0 … 100 % correspond à 4 … 20 mA Sortie courant - Comportement en cas d'anomalie ≤ 3,6 mA Sortie de courant - Min. 3,8 mA Sortie de courant - Max. 20,5 mA SITRANS LG250 - Mise en service PBD-51041124...
  • Page 39 Écrire dans le capteur : Écrire des données à partir du module de réglage et d'affichage dans le capteur Les données et réglages suivants, effectués avec le module de ré- glage et d'affichage, seront mémorisés lors de cette sauvegarde : • Toutes les données des menus "Mise en service" et "Affichage" • Dans le menu "Autres réglages" les points "Reset, date/heure" • Paramètres spéciaux PBD-51041124 SITRANS LG250 - Mise en service...
  • Page 40 Pour une transmission réussie, les conditions préalables suivantes doivent être remplies : • Il est possible de transmettre les données uniquement sur le même type d'appareil, par ex. SITRANS LG250 • Il doit impérativement s'agir du même type de sonde, par ex. sonde tige •...
  • Page 41 à laquelle la sortie de courant se rapporte. Dans le point de menu "Sortie de courant réglage", vous pouvez assi- Sortie courant - Réglage sortie courant gner une valeur de mesure correspondante à la sortie de courant. PBD-51041124 SITRANS LG250 - Mise en service...
  • Page 42 Dans de rares cas, il est possible de modifier des paramètres individuels afin d'adapter le capteur aux exigences spéciales. Ne modifiez les réglages des paramètres spéciaux qu'après avoir consulté notre personnel de service. 6.4.5 Info Nom de l'appareil Ce menu vous permet de lire le nom et le numéro de série de l'appa- reil. SITRANS LG250 - Mise en service PBD-51041124...
  • Page 43 Ainsi, elles seront disponibles pour une utilisation ultérieure et à des fins de maintenance. Dans le module d'affi- Si l'appareil est équipé d'un module de réglage et d'affichage, chage et de réglage alors les données de paramétrage peuvent y être enregistrées. La procédure est décrite dans l'option du menu "Copier les réglages de l'appareil" PBD-51041124 SITRANS LG250 - Mise en service...
  • Page 44 Câble de raccordement avec contacts mâles 2 mm et bornes Système d'exploitation/API Modem HART Tension d'alimentation Composants nécessaires : • SITRANS LG250 • PC avec PACTware et DTM adéquat • Modem HART • Résistance HART env. 250 Ω • Système d'exploitation/API SITRANS LG250 - Mise en service PBD-51041124...
  • Page 45 Vous pouvez aussi enregistrer des courbes de valeurs de mesure et d'échos dans le DTM. Un programme d'aide à la décision pour cuves ainsi qu'un multiviewer pour l'affichage et l'analyse des courbes de valeurs de mesure et d'échos mémorisées sont également dispo- nibles. PBD-51041124 SITRANS LG250 - Mise en service...
  • Page 46 Mise en marche rapide Paramétrage étendu Maintenance Mise en marche rapide La mise en marche rapide permet de paramétrer le SITRANS LG250 en quelques étapes pour votre application. Le réglage commandé par assistant contient les réglages de base pour une mise en marche simple et sûre.
  • Page 47 Sauvegarde des données de paramétrage Nous vous recommandons de documenter et de sauvegarder les données de paramétrage à l'aide de PACTware. Ainsi, celles-ci seront disponibles pour des utilisations multiples et à des fins de mainte- nance ou de service. PBD-51041124 SITRANS LG250 - Mise en service...
  • Page 48 Ce logiciel est mis à jour via l'Internet et les nouveaux EDD sont ajoutés automatiquement au catalogue d'appareils de ce logiciel après l'autorisation par le fabricant. Ils peuvent ensuite être transmis à un Field Communicator. SITRANS LG250 - Mise en service PBD-51041124...
  • Page 49 Exemples des types d'évènement : • Modification d'un paramètre • Mise sous et hors tension • Messages d'état (selon NE 107) • Signalisations de défaut (selon NE 107) PBD-51041124 SITRANS LG250 - Mise en service...
  • Page 50 Fig. 18: Pictogramme des signalisations d'état Erreur (Failure) - rouge 2 En dehors de la spécification (Out of specification) - jaune Contrôle de fonctionnement (Function check) - orange Maintenance requise (Maintenance) - bleu Panne (Failure) : L'appareil émet une signalisation de défaut car il reconnaît un défaut de fonctionnement. SITRANS LG250 - Mise en service PBD-51041124...
  • Page 51 Remplacement de l'électro- nique Retourner l'appareil au service réparation F040 Défaut matériel Remplacement de l'électro- Bit 4 de l'octet 0…5 nique Défaut dans module élec- Retourner l'appareil au service tronique réparation PBD-51041124 SITRANS LG250 - Mise en service...
  • Page 52 Interrompre la simulation "Simulation Active" in "Stan- dardized Status 0" Simulation ac- Attendre la fin automatique tive après 60 min. Tab. 8: Codes d'erreur et messages de texte, remarques relatives à la cause et à l'élimination SITRANS LG250 - Mise en service PBD-51041124...
  • Page 53 Pas de valeur de mesure existante Composant de raccordement Nettoyer ou remplacer le composant au process ou sonde de mesure de raccordement au process ou la encrassé(e) ou défectueux(défec- sonde de mesure tueuse) PBD-51041124 SITRANS LG250 - Mise en service...
  • Page 54 Traitement des erreurs de Les tableaux ci-dessous donnent des exemples typiques d'erreurs de mesure mesure liées à l'application. Dans ce cas, on fait la différence entre les erreurs de mesure : • Lors d'un niveau constant • Lors du remplissage SITRANS LG250 - Mise en service PBD-51041124...
  • Page 55 ; l'adapter, si cuve lors du remplissage les produits avec ε < 2,5 à base d'huile, nécessaire solvants, etc. time PBD-51041124 SITRANS LG250 - Mise en service...
  • Page 56 Suivant la cause du défaut et les mesures prises pour l'éliminer, il élimination des défauts faudra le cas échéant recommencer les étapes décrites au chapitre "Mise en service" ou vérifier leur plausibilité et l'intégralité. Remplacement de l'électronique En cas de défaut, l'électronique peut être remplacée par l'utilisateur. SITRANS LG250 - Mise en service PBD-51041124...
  • Page 57 Les appareils avec agréments peuvent être liés à certaines versions logicielles. Veillez à ce que l'agrément reste valable lors d'une mise à jour du logiciel. Pour d'autres informations détaillées, voir la zone de téléchargement sur notre site Internet : www.siemens.com/sitranslg. PBD-51041124 SITRANS LG250 - Mise en service...
  • Page 58 Procédure en cas de réparation Si une réparation venait à s'imposer, nous vous prions de contacter Siemens. Vous trouverez les sites sous "www.siemens.com/processautomation". SITRANS LG250 - Mise en service PBD-51041124...
  • Page 59 Au cas où vous n'auriez pas la possibilité de faire recycler le vieil appareil par une entreprise spécialisée, contactez-nous. Nous vous conseillerons sur les possibilités de reprise et de recyclage. PBD-51041124 SITRANS LG250 - Mise en service...
  • Page 60 Boîtier en plastique : polycarbonate option) Boîtier métallique : verre Ʋ Borne de mise à la terre 316L Ʋ Presse-étoupe PA, acier inoxydable, laiton Ne convient pas pour les applications dans les vapeurs chaudes. SITRANS LG250 - Mise en service PBD-51041124...
  • Page 61 Ʋ Précision de la longueur de coupe ±1 mm (tube) Charge latérale Ʋ Tube : ø 21,3 mm (0.839 in) 60 Nm (44 lbf ft) Ʋ Tube : ø 42,2 mm (1.661 in) 300 Nm (221 lbf ft) PBD-51041124 SITRANS LG250 - Mise en service...
  • Page 62 Fiabilité de mesure niveau Ʋ Quatrième valeur HART (QV) Température de l'électronique Valeur d'affichage - module de réglage et d'affichage Ʋ Valeur d'affichage 1 Hauteur de remplissage - niveau Ʋ Valeur d'affichage 2 Température de l'électronique Résolution de mesure numérique < 1 mm (0.039 in) Les valeurs de sortie peuvent être affectées librement. Les valeurs d'affichage peuvent être affectées librement. SITRANS LG250 - Mise en service PBD-51041124...
  • Page 63 L'extrémité de la sonde de mesure ne touche pas le fond de la cuve Paramétrage du capteur Aucune élimination des signaux parasites effectuée Fig. 20: Plages de mesure - SITRANS LG250 Niveau de référence Longueur de la sonde (L) Plage de mesure (réglage d'usine se réfère à la plage de mesure dans l'eau) Zone morte supérieure (voir les diagrammes suivants - zone repérée en gris)
  • Page 64 " 0,15 m (5.906 " (1.969 ") Fig. 21: Écart de mesure SITRANS LG250 en version coaxiale dans le produit Eau Zone morte (aucune mesure n'est possible dans cette zone) Longueur de la sonde de mesure 10 mm (0.394 ") 5 mm (0.197...
  • Page 65 Temps qui s'écoule, après une variation brusque de la distance de mesure de 0,5 m au max. pour des applica- tions dans le domaine des liquides, jusqu'à ce que le signal de sortie atteigne pour la première fois 90 % de sa valeur en régime permanent (IEC 61298-2). PBD-51041124 SITRANS LG250 - Mise en service...
  • Page 66 -20 … +150 °C (-4 … +302 °F) Ʋ FFKM (Kalrez 6375) -20 … +200 °C (-4 … +392 °F) Ʋ avec exécution en verre au borosili- -60 … +150 °C (-76 … +302 °F) cate SITRANS LG250 - Mise en service PBD-51041124...
  • Page 67 Température process (dépend du matériau du joint) Boîtier en aluminium Boîtier en matière plastique Boîtier en acier inox (moulage cire-perdue) Boîtier en acier inoxydable (électropoli) Viscosité - dynamique 0,1 … 500 mPa s (condition : avec densité de 1) PBD-51041124 SITRANS LG250 - Mise en service...
  • Page 68 Ʋ Version pour très basse tension 9,6 … 48 V DC, 20 … 42 V AC, 50/60 Hz Ʋ Version pour tension de réseau 90 … 253 V AC, 50/60 Hz Protection contre l'inversion de polarité Intégré SITRANS LG250 - Mise en service PBD-51041124...
  • Page 69 Degré de pollution Classe de protection (CEI 61010-1) Séparation galvanique entre l'électronique et les pièces métalliques de l'appareil Condition pour le respect de la protection : câble approprié et montage correct. En cas de mise en œuvre avec protection du boîtier remplie. PBD-51041124 SITRANS LG250 - Mise en service...
  • Page 70 11.2 Dimensions Boîtier ~ 81 mm (3.19") ø 77 mm (3.03") M16x1,5 M20x1,5/ ½ NPT Fig. 25: Dimensions du boîtier (avec un module de réglage et d'affichage intégré, la hauteur du boîtier augmente de 9 mm/0.35 in) SITRANS LG250 - Mise en service PBD-51041124...
  • Page 71 G1½, 1½ NPT ø 21,3 mm ø 42,2 mm (0.84") (1.66") Fig. 26: SITRANS LG250, version filetée Longueur du capteur, voir au chapitre "Caractéristiques techniques" Version coaxiale ø 21,3 mm (0.839 in) Version coaxiale ø 42,2 mm (1.661 in) PBD-51041124 SITRANS LG250 - Mise en service...
  • Page 72 11.3 Marque déposée Toutes les marques utilisées ainsi que les noms commerciaux et de sociétés sont la propriété de leurs propriétaires/auteurs légitimes. SITRANS LG250 - Mise en service PBD-51041124...
  • Page 73 Flot de produit 15 Sortie de courant min./max. 31 Fonction de la touche 23 Système de commande 23 Format d'affichage 33 Taille sortie courant 41 Index suiveur 34, 35 Technique de raccordement 18 Tension d'alimentation 17, 68 PBD-51041124 SITRANS LG250 - Mise en service...
  • Page 74 Type de produit 26 Type de sonde 42 Unités 26 Valeurs par défaut 37 Vérifier le signal de sortie 54 SITRANS LG250 - Mise en service PBD-51041124...
  • Page 75 Notes PBD-51041124 SITRANS LG250 - Mise en service...
