58 | Purger la pompe à chaleur et l'unité intérieure
VC3

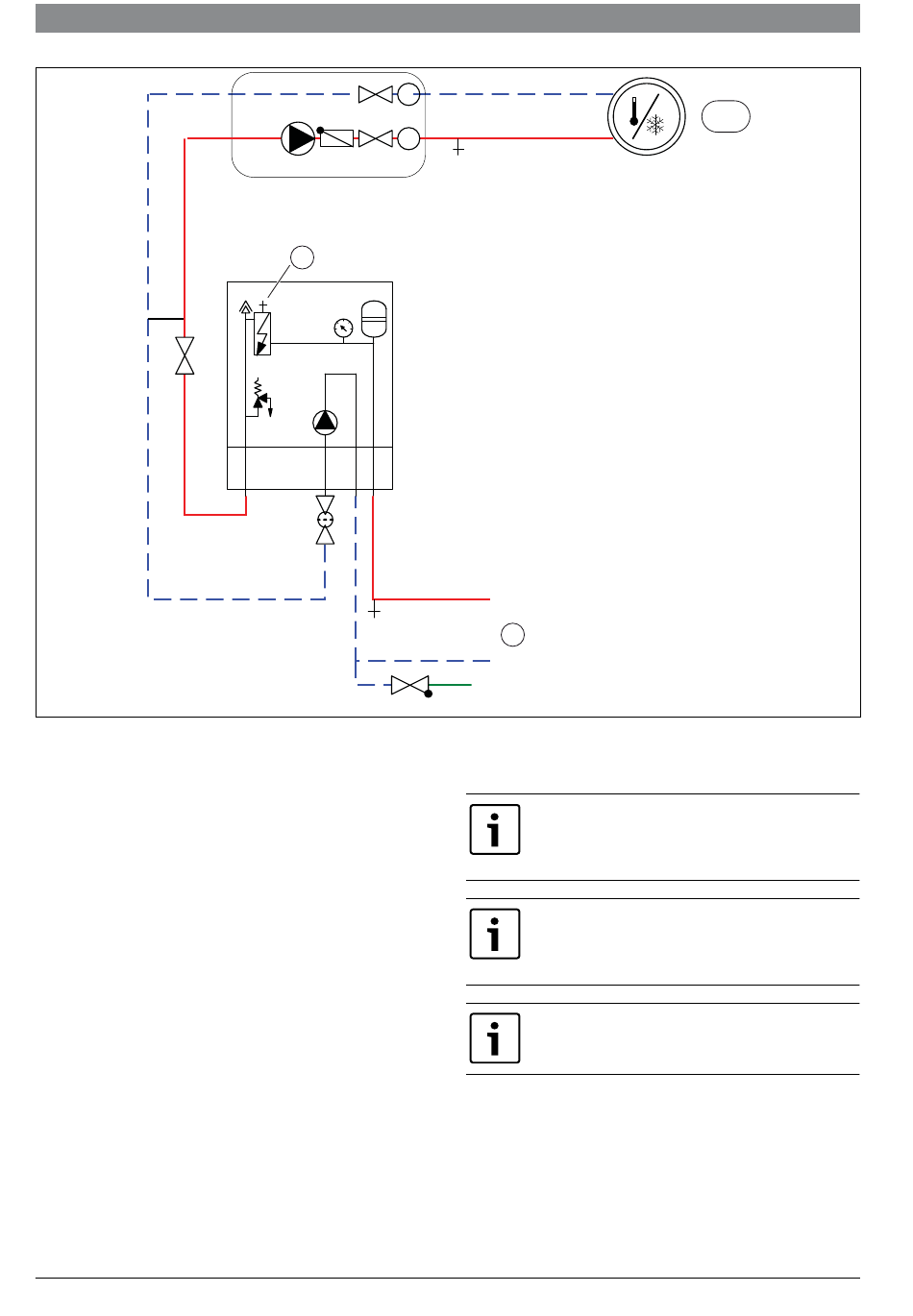

Fig. 60 Mode monoénergétique avec chauffage d'appoint électrique intégré
[Z1] Installation de chauffage (sans mélangeur)
[1]
Pompe à chaleur
[2]
Vanne de purge manuelle
Voir fig. 60 :
1. Enclencher l'alimentation électrique de la pompe à chaleur et de
l'unité intérieure.
2. Activer la fonction « Uniquement chauffage d'appoint » et s'assurer
que la pompe de circulation PC1 fonctionne.
3. Retirer le contact PC0 PWM de la pompe de circulation PC0 pour que
celle-ci tourne à vitesse maximale.
4. Si la pression n'a pas diminué pendant 10 minutes et que l'air ne
s'échappe plus par VL1 et la vanne de purge manuelle sur le chauf-
fage d'appoint, désactiver la fonction « Uniquement chauffage
d'appoint ».
5. Raccorder le contact PC0 PWM à la pompe de circulation.
6. Couper l'alimentation électrique de la pompe à chaleur et de l'unité
intérieure. Nettoyer le filtre à particules SC1. Rétablir l'alimentation
électrique.
7. Contrôler la pression sur le manomètre GC1. Tenir compte de la
pression admissible de la réserve d'azote dans le vase d'expansion.
Si nécessaire, rajouter de l'eau dans l'installation par la vanne de rem-
plissage VW2. La pression de consigne de l'installation doit être
maintenue à env. 0,3 - 0,7 bar au-dessus de la réserve d'azote dans
le vase d'expansion.
8. Vérifier si la pompe à chaleur fonctionne et si des alarmes ont été
émises.
6 720 821 414 (2017/01)
T
PC1
VC1
T
2
VL1
GC1
PC0
SC1
VA0
VW2
VC2
1
9. Purger l'installation également par les autres vannes de purge de
l'installation (par ex. radiateurs).
Remplir de préférence à une pression légèrement supé-
rieure à la pression de consigne du vase d'expansion
pour l'air du circuit de chauffage puisse s'échapper par la
vanne VL1.
L'unité intérieure avec serpentin doit être purgée avec
beaucoup de soin, sans quoi un coussin d'air dans le ser-
pentin raccordé pourrait provoquer un défaut, une sur-
chauffe ou des dommages !
L'air peut encore s'échapper de l'eau de chauffage plu-
sieurs jours après. Pour cette raison, il est important de
renouveler la purge régulièrement si nécessaire.
Z1
6 720 820 130-31.2I
