26 | Installation de l'unité intérieure pour le mode bi-combustible (AWB)
9.5.3

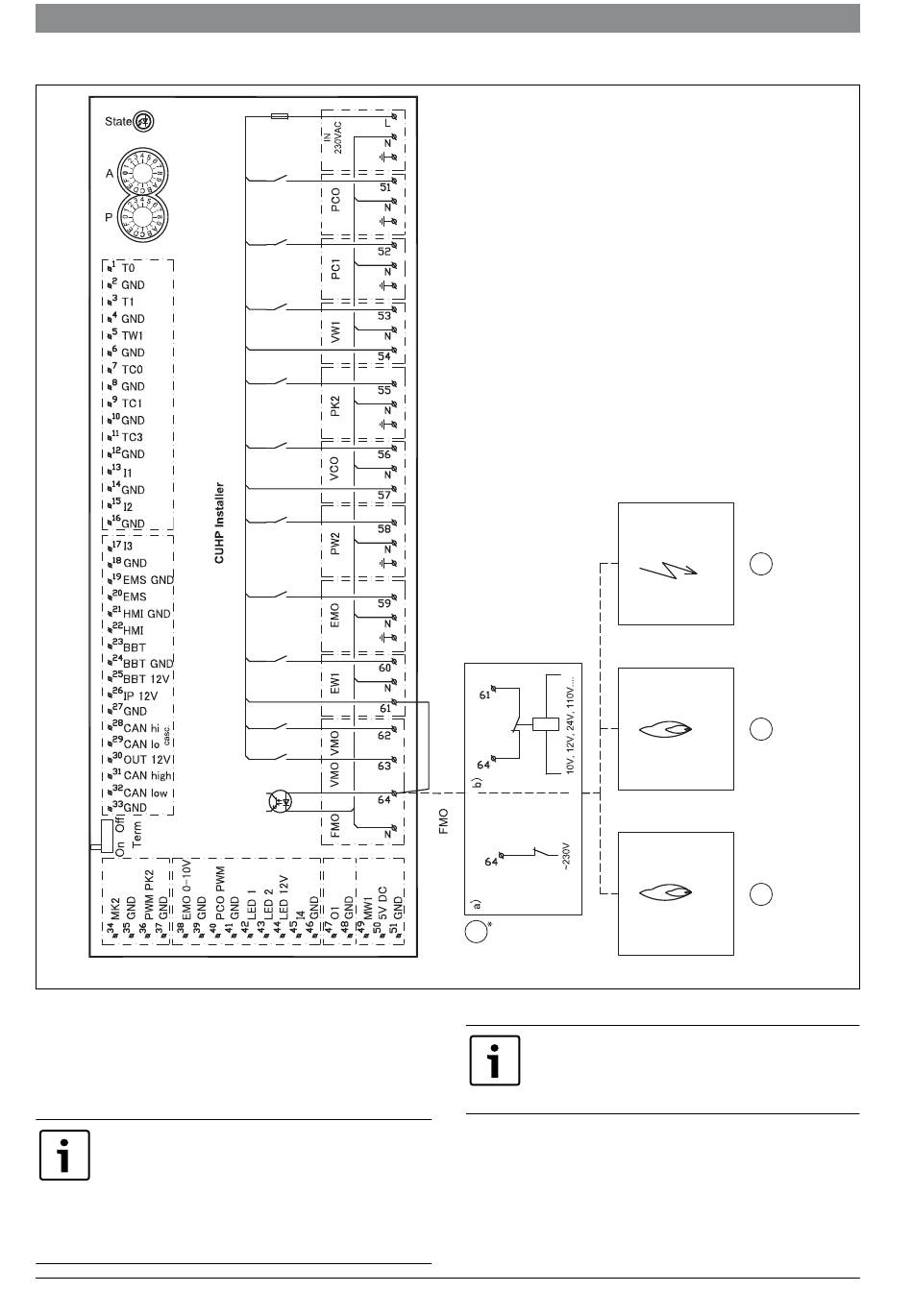

Schéma de connexion pour unité intérieure, alarme de la chaudière
Fig. 25 Schéma de connexion module d'installation, alarme de la chaudière
[1a] Entrée 230 V (AC)
[1b] Raccord alternatif
[2]
Résistance électrique
[3]
Réservoir de fioul
[4]
Chaudière gaz à condensation
En cas de signal d'alarme de 230 V (AC) de la source de
chaleur externe :
▶ Retirer le câble entre les bornes 61 et 64. Ne pas reti-
rer le pont si le message d'un signal d'alarme de la
source de chaleur externe est impossible.
▶ Brancher le signal d'alarme 230 V (AC) de la source
de chaleur externe selon [1a] à la borne 64.
6 720 821 414 (2017/01)
1
En cas de signal d'alarme avec une alimentation élec-
trique < 230 V (AC) de la source de chaleur externe :
▶ Brancher le signal d'alarme de la source de chaleur
externe selon [1b].
2
3
4
6 720 809 064-22.4T
Compress CS7000|8000iAW/IR AWB|AWE
