46 | Installation de l'unité intérieure avec chauffage d'appoint électrique intégré (AWE)
10.6.2 Pompe à chaleur monophasée et chauffage d'appoint électrique intégré triphasé
1
12
13

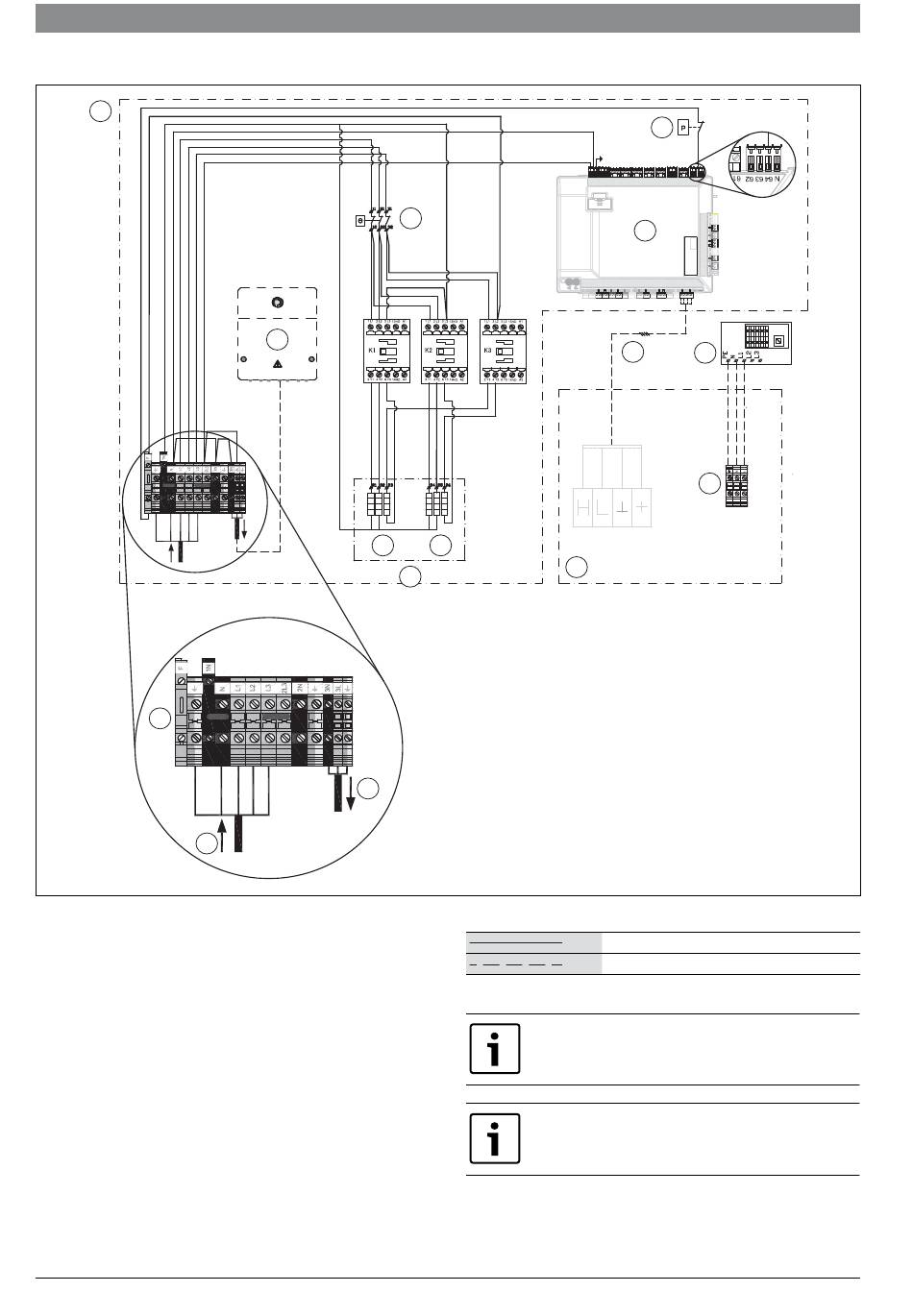

Fig. 48 Pompe à chaleur monophasée et chauffage d'appoint électrique intégré triphasé
[1]
Unité intérieure
[2]
Pompe à chaleur CS8000iAW
[3]
Pressostat
[4]
Protection contre la surchauffe
[5]
Module d'installation dans l'unité intérieure
[6]
Accessoire
[7]
12 V DC et CAN-BUS
[8]
Tension de réseau 230 V ~1N pour pompe à chaleur monophasée
[9]
Elément de chauffage 3 x 1 kW (3 x 53)
[10] Elément de chauffage 3 x 2 kW (3 x 27)
[11] Chauffage d'appoint électrique 9 kW
[12] Bornes de connexion
[13] Tension de réseau 400 V ~3N
[14] Tension réseau pour accessoires 230 V ~1N
[15] Bornes de raccordement de la pompe à chaleur
6 720 821 414 (2017/01)
4
6
9
10
11
14
3
5
7
8
15
2
Raccordement en usine
Raccordement à l'installation/accessoires
Le raccordement de pompes à chaleur monophasées à
une unité intérieure triphasée doit toujours être effectué
conformément au schéma de connexion.
Puissance maximale du chauffage d'appoint électrique
avec fonctionnement parallèle du compresseur : 6 kW.
▶ K3 ne commute pas en mode compresseur.
Compress CS7000|8000iAW/IR AWB|AWE
6 720 816 509-01.5I
