10.7.8 EVU 2, uniquement désactivation du compresseur
1

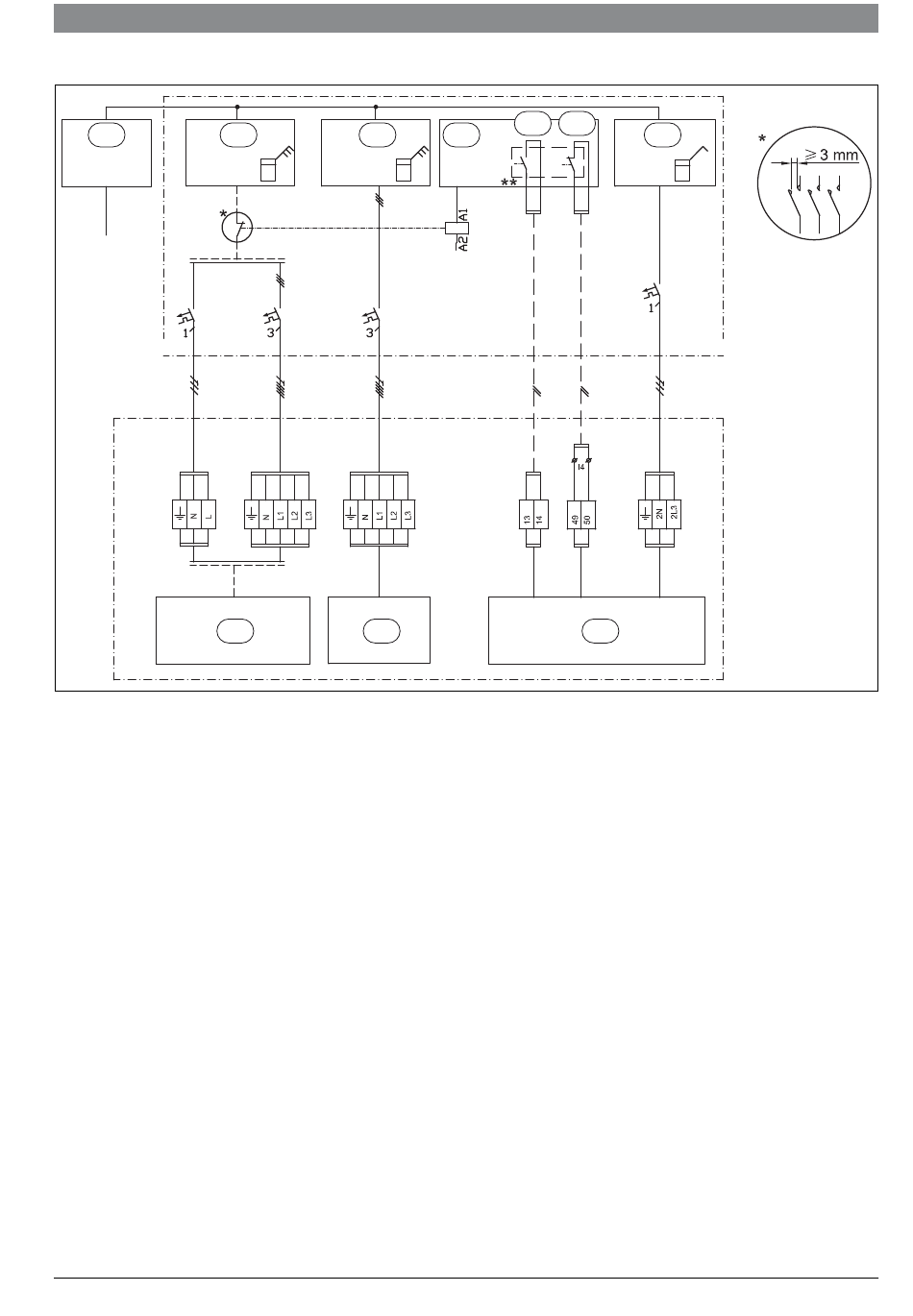

Fig. 57 EVU type 2
[1]
Alimentation électrique
[2]
Compteur électrique de la pompe à chaleur, tarif bas
[3]
Boîtier de raccordement de l'unité intérieure, tarif haut
[4]
Gestion des tarifs
[5]
EVU
[6]
SG (Smart Grid)
[7]
Compteur du bâtiment, tarif haut 1 phase
[8]
Pompe à chaleur (compresseur)
[9]
Chauffage d'appoint électrique dans l'unité intérieure
[10] Module de commande dans l'unité intérieure
* Le relais doit être déterminé pour la puissance de la pompe à chaleur.
Le relais doit être fourni par l'installateur ou le fournisseur d'énergie. Les
entrées externes sur le module d'installation (bornes 13/14 et 49/50)
nécessitent un signal libre de potentiel. L'état de commutation pour
l'activation de la fonction EVU et/ou Smart Grid (fermé ou ouvert) peut
être réglé dans la régulation. Pendant le temps de blocage, le symbole
correspondant s'affiche sur l'écran.
** Le contact de commutation du relais, relié aux raccordements 13, 14
et 49, 50 du module d'installation, doit être déterminé pour 5 V et 1 mA
(commutation sans rebonds).
Compress CS7000|8000iAW/IR AWB|AWE
Installation de l'unité intérieure avec chauffage d'appoint électrique intégré (AWE) | 55
2
3
8
9
5
6
4
10
7
6 720 812 913-02.2I
6 720 821 414 (2017/01)
