Asegúrese que el borde plano del calibrador esté en
contacto con el borde plano de la cabeza de corte
(figura 21A). Esto posiciona la cuchilla correctamente
sobre la cabeza de corte.
4) Apriete con firmeza los dos tornillos de los extremos,
con la llave española que le proporcionamos, como se
observa en la figura 22.
5) Saque los calibradores de cuchillas y gire la cabeza de
corte de vuelta a la posición que se muestra en la
figura 18. Reemplace y reapriete los seis tornillos de
enmedio. Los tornillos deben quedar apretados a un
torque de 50 in. lbs. (5,7 N-m).
6) Presione la palanca del seguro de la cuchilla (figura 18)
hacia abajo y gire la cabeza de corte hasta que el
montaje de la otra cuchilla quede visible. Reemplace
esta cuchilla siguiendo los pasos descritos
anteriormente.
AFILADO DE LAS CUCHILLAS
Las cuchillas de su cepillo tienen 3 mm (1/8") de material
adicional para poder afilarlas. Asegúrese de afilar las
cuchillas con el mismo ángulo de 42°. Las cuchillas de
repusto D WALT (No. Cat. DW7332) están a su
E
disposición con costo adicional con su distribuidor o centro
de servicio local.
Instalación de una nueva correa
1. APAGUE Y DESENCHUFE EL CEPILLO.
2. Saque los dos tornillos superiores Phillips de la parte
frontal y posterior al lado derecho del cepillo.
3. Levante la cubierta hacia arriba y jale el fondo de la
ranura.
NOTA: No se necesitan herramientas para instalar la correa.
El uso de un destornillador o alguna otra herramienta puede
dañar las poleas y en última instancia destruir la nueva
correa.
4. Vea los surcos en la correa.
5. Ilustración 27 - Entre la correa en la polea superior (A)
tal como se muestra en la ilustración 1 con 3 surcos en
la polea.
6. Ilustración 28 - Pase la correa entre la polea inferior y el
tornillo de ajuste de la altura (B).
7. Con 3 surcos puestos en la polea superior, rótela en
dirección de las manecillas del reloj.
8. Haga presión sobre el borde de la correa para mantener
los surcos conectados a la polea menor.
9. Ilustración 29 - Continúe haciendo presión sobre el
borde de la correa y rote la polea grande mientras hace
saltar la correa hacia las otras poleas.
10. En la posición final, todos los surcos de la correa deben
estar engranados. Las poleas deben rotar sin dificultad.
11. Vuelva a poner la cubierta lateral y los tornillos. No
apriete demasiado los tornillos.

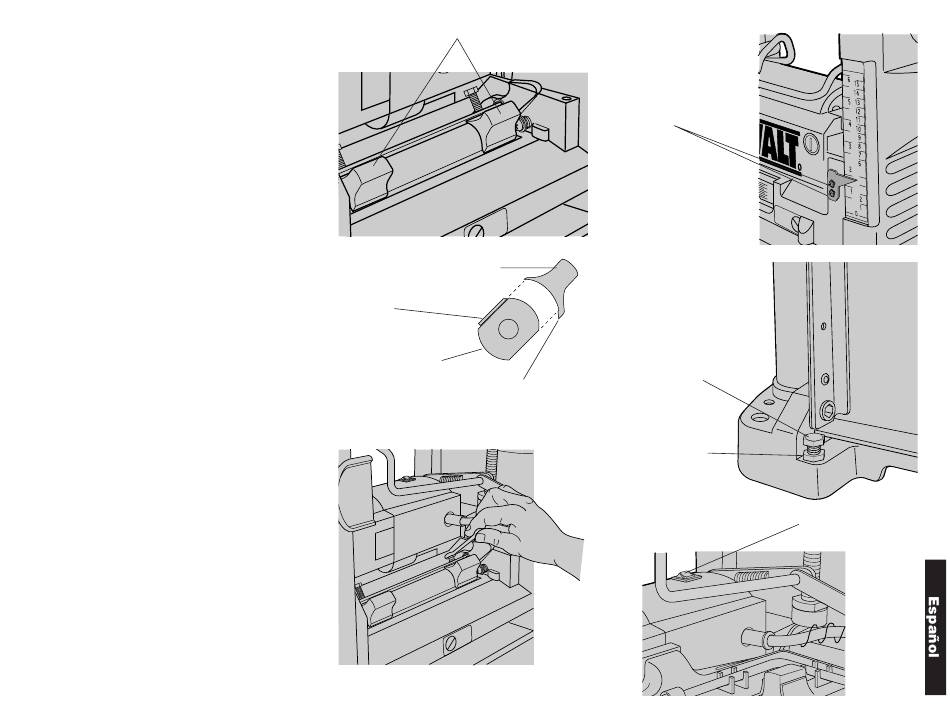

CALIBRADORES DE CUCHILLAS
CALIBRADOR DE LA CUCHILLA
CUCHILLA
CABEZA DE CORTE
ASEGURESE QUE LA PARTE PLANA DE
LA GUARDA DE LA CUCHILLA
CONCUERDE CON LA PARTE PLANA DE
LA CABEZA DE CORTE
25
FIG. 21 FIG. 23
TORNILLOS
DE CABEZA
PHILLIPS
FIG. 24
FIG. 21A
TORNILLOS DE
SOPORTE DE LA
EXTENSION DE
LA MESA
TUERCA DE
SEGURIDAD
FIG. 22
FIG. 25
R
BOTON DE
RESTABLECIMIENTO
