Aperçu Des Variantes - Festo CPA-SC Manuel

1. Sommaire des composants
1.1.1 Aperçu des variantes
Variantes pneumatiques
Distributeur à embase
1) Les figures présentent les variantes pneumatiques sur la base du terminal de distributeurs CPA.
Elles valent également
pour l'embase unitaire CPA-SC.
2) Les embases des variantes de distributeurs sont diverses :
– Les embases des distributeurs à embase ont des raccords de travail (2, 4)
– Les embases pour distributeurs à raccordement semi-direct n'ont aucun raccord de travail étant
donné que ces derniers se trouvent sur les distributeurs à raccordement semi-direct. Les distri-
buteurs à raccordement semi-direct peuvent également être montés sur des embases prévues
pour les distributeurs à embase. Dans ce cas, obturer les raccords de travail correspondants sur
l'embase.
3) Des embases sont disponibles pour des distributeurs à embase ou pour des distributeurs à rac-
cordement semi-direct pour les variantes de pilotage
suivantes :
– Embases pour alimentation en air de pilotage interne. Caractéristique : raccord 12 est bouché.
– Embases pour alimentation en air de pilotage externe. Caractéristique : raccord 12 avec raccord
fileté.

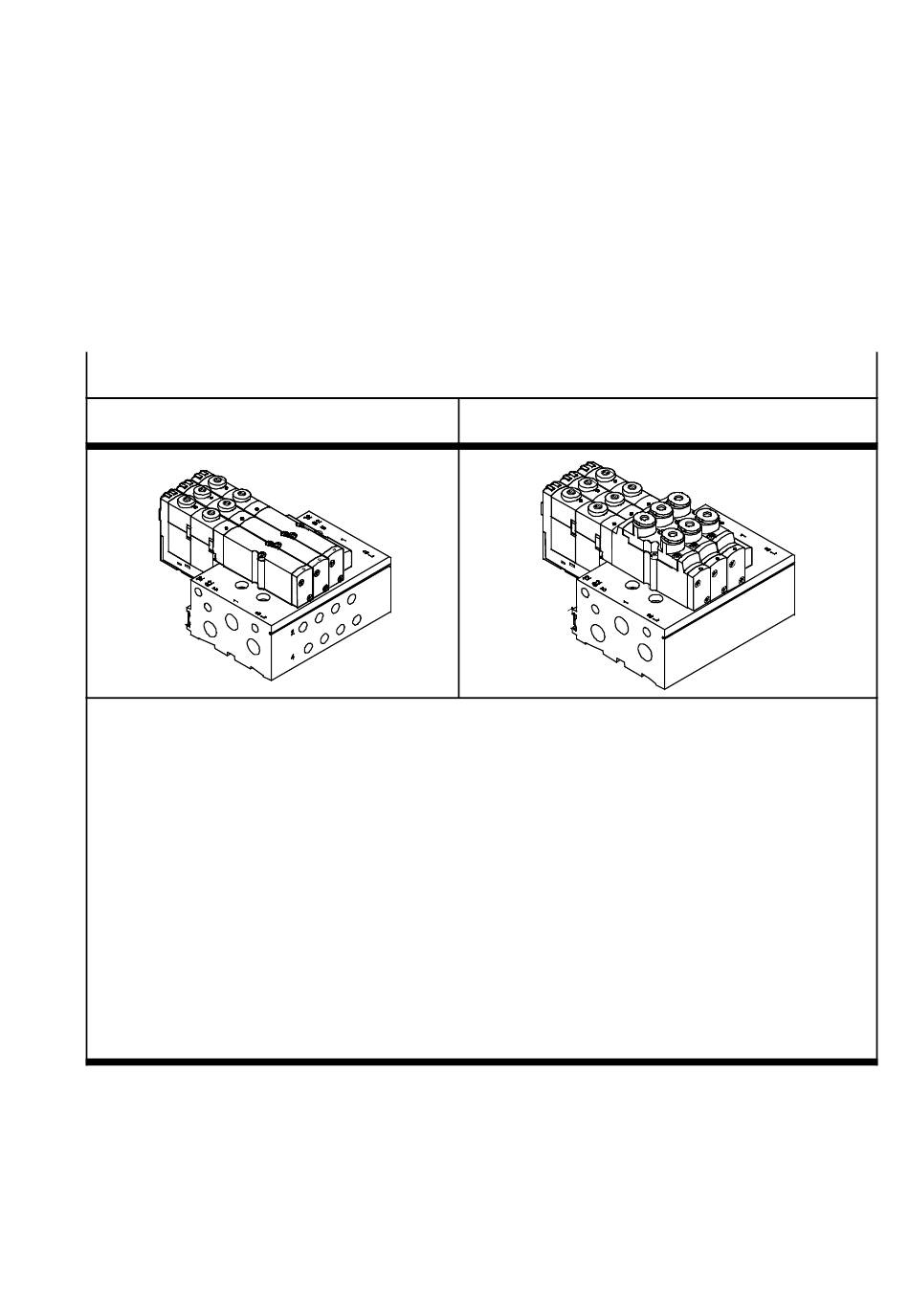

Tab. 1/1 : Variantes pneumatiques du terminal de distributeurs CPA-SC
Festo P.BE-CPASC-FR fr 1204d
La série CPA-SC est disponible dans les variantes
pneumatiques suivantes :
1)
2) 3)
Distributeur à raccordement semi-direct
2) 3)
1-5
