INSTALLATION
!
Der Controller wird mit einem Netzkabel geliefert, das 3
Drähte enthält und mit einem den internationalen
Normen entsprechenden Stecker ausgerüstet ist. Es
sollte immer dieses Netzkabel benutzt werden, das an
eine korrekt geerdete Steckdose anzuschließen ist, um
Stromentladungen zu vermeiden.
Im Inneren des Controllers entstehen hohe Spannungen,
die schwere Schäden verursachen und zum Teil
lebensgefährlich sein können. Vor jedem Montage- bzw.
Wartungseingriff muß deshalb der Netzstecker gezogen
werden.
ANMERKUNG
Der Controller kann auf einen Tisch oder ein Gestell
montiert werden. In beiden Fällen muß auf die
ungehinderte Zirkulation der Kühlluft im Bereich des
Geräts geachtet werden.
Der Controller darf nicht in Umgebungen installiert u/o
benutzt werden, die Witterungseinflüssen (Regen, Frost,
Schnee), Staub und aggressiven Gasen ausgesetzt sind
und in denen Explosions- und erhöhte Brandgefahr
besteht.
Beim
Betrieb
müssen
bedingungen eingehalten werden:
− Temperatur: von +0 °C bis +40 °C
− Relative Luftfeuchtigkeit: 0 - 95 %
(nicht kondensierend).
Für den Anschluß des Controllers an die Pumpe muß
das zum Controller gehörende Kabel benutzt werden.
ANMERKUNG
Die Controller-Modelle 969-9436 und 969-9536 haben
das Pumpenanschlußkabel an der Rückplatte befestigt.
Für weitere Hinweise bezüglich Anschlüsse und Montage
des bestellbaren Zubehörs siehe "Technical Information".
GEBRAUCH
In diesem Kapitel sind die wichtigsten Betriebsvorgänge
aufgeführt. Für weitere Hinweise bezüglich Anschlüsse
und Montage des bestellbaren Zubehörs siehe Kapitel
"Use" im Anhang zu "Technical Information".
Vor Benutzung des Controllers sämtliche elektrischen
und pneumatischen Anschlüsse ausführen, und die
Betriebsanleitung
der
durchlesen.
GEFAHR!
folgende
Umgebungs-
angeschlossenen
Pumpe
Steht die Pumpe auf einem Tisch, muß auf den stabilen
Stand geachtet werden, da sonst die Gefahr von Personen-
und Geräteschäden besteht. Die Pumpe nie einschalten,
wenn der Eingangsflansch nicht am System angeschlossen
bzw. nicht mit dem Schließflansch abgedeckt ist.
Der Wiederverschließ-Verbinder J1 muß mit seiner Brücke
angeschlossen bleiben, wenn kein externer Anschluß
erfolgt. Die Vorvakuumpumpe und die Turbo-V-Pumpe
können gleichzeitig eingeschaltet werden.
Steuerungen, Anzeigen und Verbinder des
Controllers
Nachstehend werden die Steuertafel des Controllers sowie
die Verbindungstafeln beschrieben. Für weitere Einzelheiten
siehe "Technical Information".
1. Taste für die Einstellung des Modus LOW SPEED. Sie
ist nur aktiv, wenn der Steuermodus auf Fronttafel
eingestellt ist. Bei einmaligem Drücken dreht die Pumpe
mit ca. 2/3 der Nenngeschwindigkeit. Bei nochmaligem
Drücken wird der Modus LOW SPEED deaktiviert.
2. START-, STOPP- oder RESET-Taste. Sie ist nur aktiv,
wenn der Steuermodus auf der Fronttafel eingestellt ist.
Bei einmaligem Drücken wird die Startphase aktiviert. Bei
nochmaligem
Drücken
automatischem Pumpenstopp durch Störung muß diese
Taste ein erstes Mal zur Controller-Rücksetzung und
dann ein zweites Mal zum Neustarten der Pumpe
gedrückt werden.
3. Taste für die Anzeige der Parameter "cycle number",
"cycle time" und "pump life".
4. Taste für die Anzeige der Parameter "pump current",
"pump temperature", "pump power" und "rational speed".
Sie ist immer aktiv, unabhängig vom
Betriebsmodus.
Sekunden langer Betätigung der Tasten 3 und 4 wird ein
Programm aktiviert, mit dem einige Betriebsparamter
programmiert werden können.
5. Alphanumerisches Flüssigkristall-Display: Punkt-matrix, 2
Zeilen mit 16 Stellen.

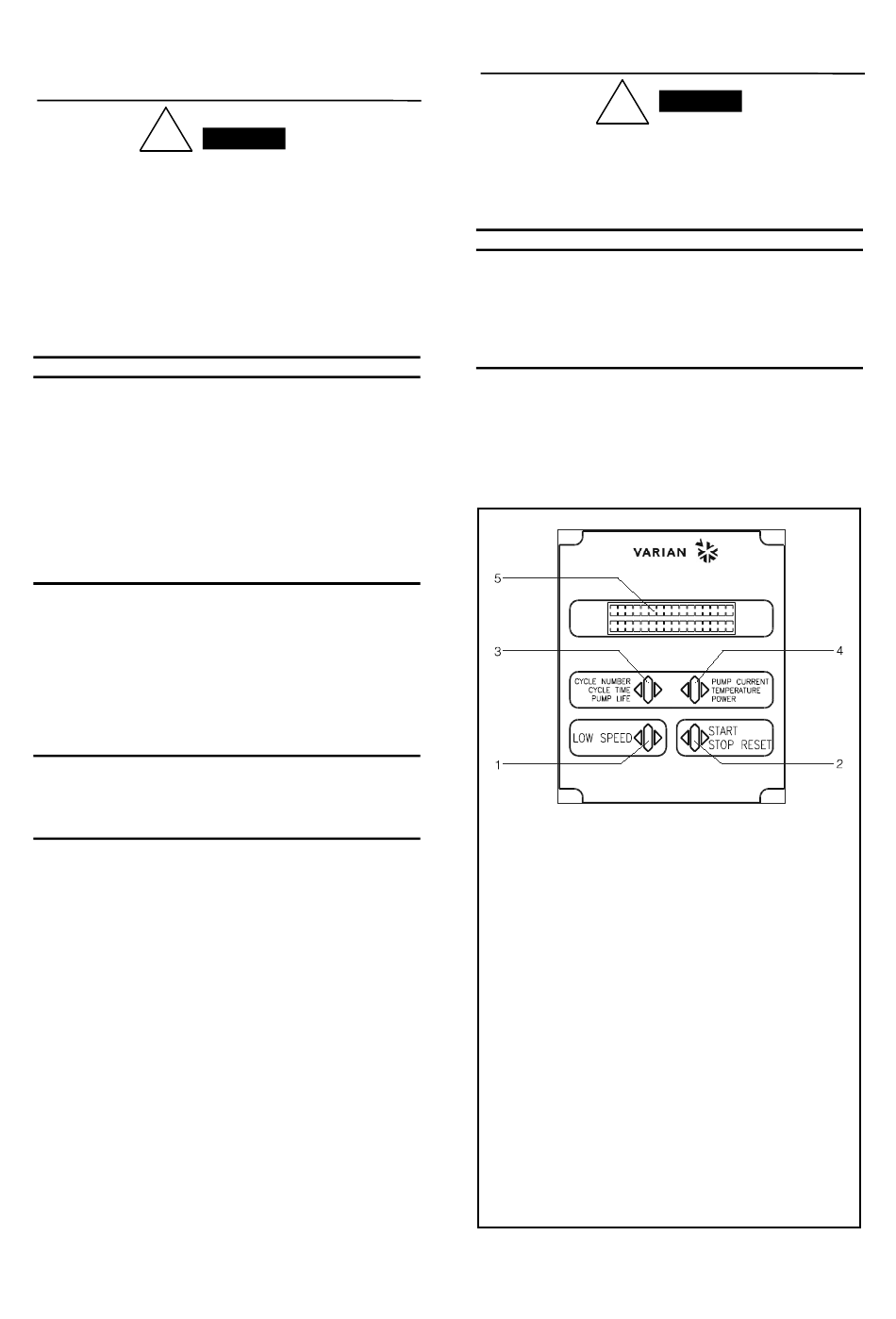

Fronttafel der Controller
969-9436 und 969-9536
6
GEBRAUCHSANLEITUNG
!
GEFAHR!
ANMERKUNG
stoppt
die
Pumpe.
Bei
gemeinsamer,
mindestens
87-900-907-01 (B)
Bei
