RESPONSABILITÉ'
Le constructeur ne répond pas du bon fonctionnement des
électropompes ou des dommages éventuels que celles-ci
peuvent provoquer si celles-ci sont manipulées, modifiées
et/ou si elles fonctionnement en-hors du lieu de travail con-
seillé ou dans des conditions qui ne respectent pas les au-
tres dispositions du présent manuel. Il décline en outre toute
responsabilité pour les imprécisions qui pourraient figurer dans
le présent manuel d'instructions, si elles sont dues à des erreurs
d'impression ou de transcription. Il se réserve le droit d'apporter
au produit les modifications qu'il estimera nécessaires ou utiles,
sans qu'elles ne portent préjudice aux caractéristiques essenti-
elles.
1- GÉNÉRALITÉS
Le produit est un système intégré composé d'une électropompe centrifuge
à étages multiples et démarrage automatique, d'un circuit électronique de
commande et d'un vase d'expansion.
Applications
installations hydriques d'approvisionnement et de pressurisation pour us-
age domestique ou industriel. À l'extérieur, le produit se présente comme
un parallélépipède à six pans, comme l'illustre la Fig. 1.
C
76
E
B
A
F
Figure 1

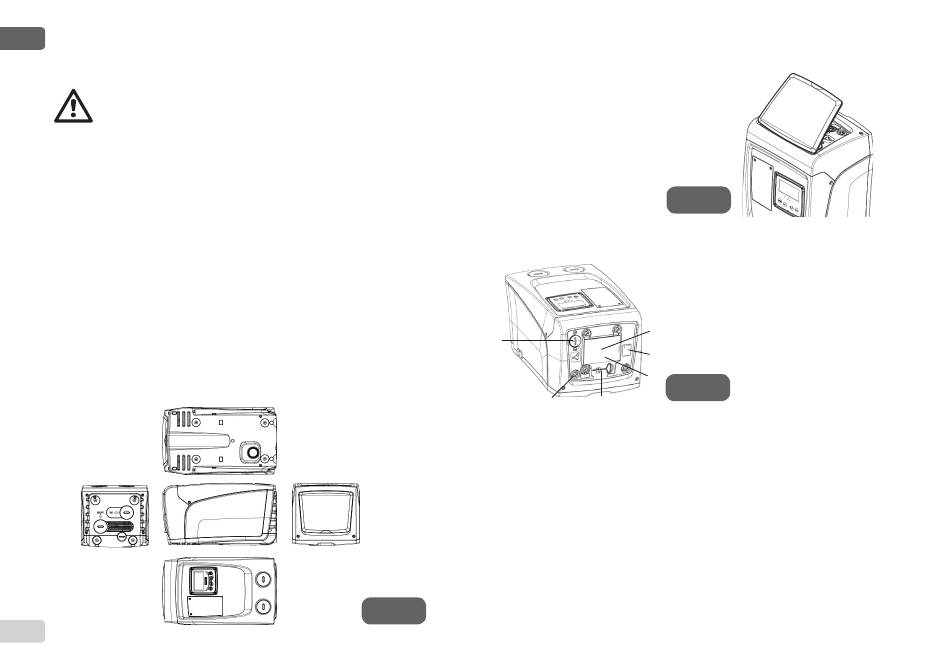

Pan A: porte d'accès au logement technique.
Le logement technique permet d'accéder à (voir Fig.3):
1
3
6
2
5 4
Faccia B: Un passe-fil permet de faire sortir le câble d'alimentation à
brancher au réseau électrique.
Pan C: les 4 filetages en laiton forment le siège des 4 pieds d'appui pour
l'installation verticale. Les 2 bouchons à visser de 1" peuvent être éliminés
afin de réaliser les branchements vers l'installation, selon la configuration
de l'installation que l'on souhaite adopter. Si nécessaire, brancher le dis-
positif d'alimentation en eau (puits, citerne, etc.) à la prise « IN » et le
dispositif de distribution à la prise « OUT ». Une grille d'aération est égale-
ment présente. Le bouchon de 3/8" permet de vidanger le système s'il est
installé à l'horizontale. Une grille d'aération est également présente.
Pan E: les 4 filetages en laiton forment le siège des 4 pieds d'appui pour
l'installation horizontale. La fonction principale du bouchon de 1" est la vi-
dange du système s'il est installé à la verticale.
Figure 2
1. Guide rapide;
2. Plaquette technique;
3. Arbre moteur;
4. Outil accessoire;
5. Bouchon de chargement (uniquement
pour l'installation verticale).
6. QR-code
Figure 3
