Innofire CHIP PLUS Installation, Usage Et Maintenance page 9

G
fi g. 8
fi g. 10
V
fi g. 11
B
C
S
INSTALLAZIONE
H
fi g. 9
V
B
A
S
D

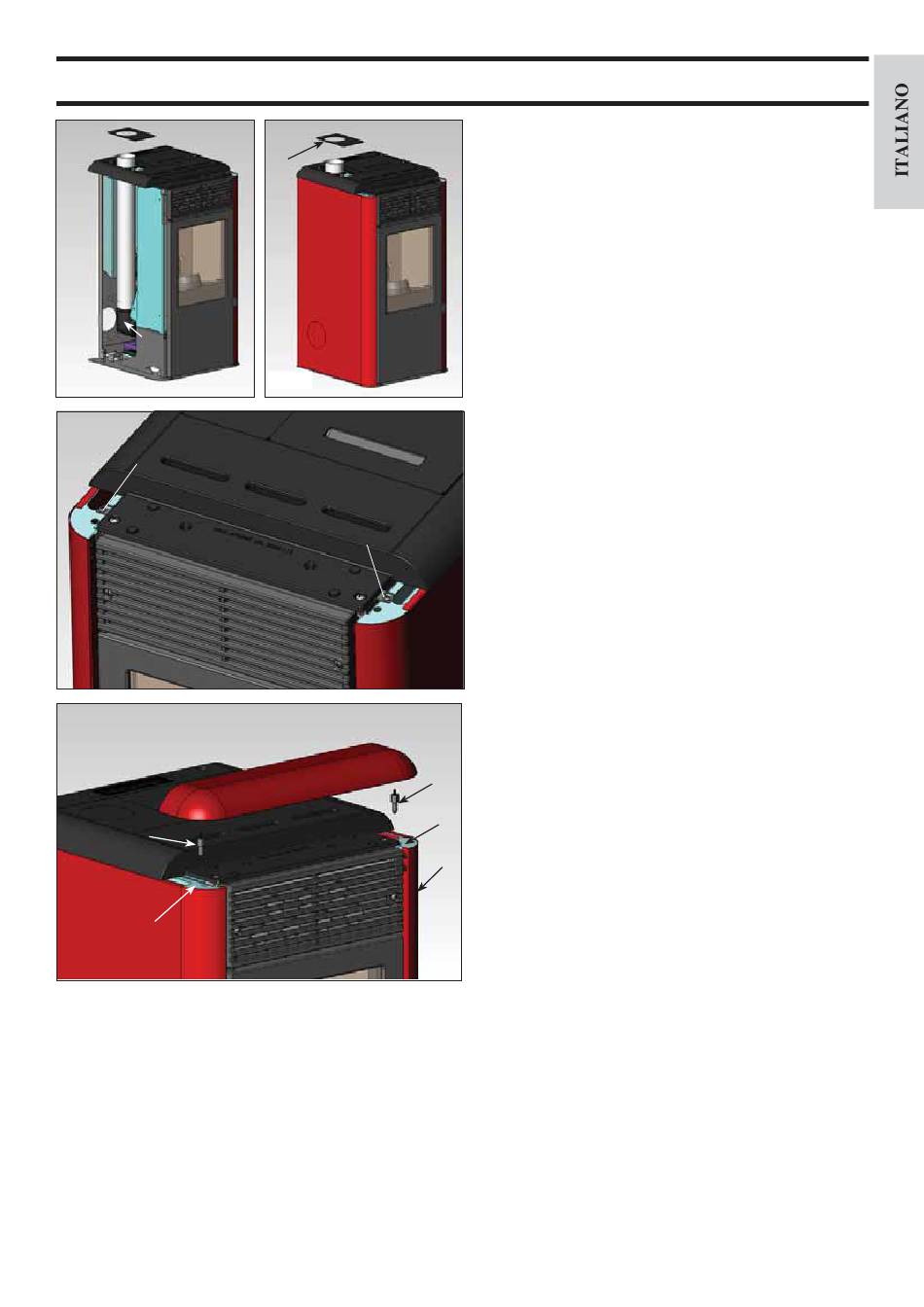

COLLEGAMENTO USCITA FUMI DAL TOP
Montare il gomito di raccordo (fornito optional) con fascetta in
dotazione sul bocchettone della chiocciola fumi (G - fi g. 8).
Calzare il tubo uscita fumi (non in dotazione) sul gomito di cui
sopra.
Asportare il diaframma dal semi coperchio piccolo in lamiera
(H - fi g. 9) per per consentire il passaggio del tubo.
UNA VOLTA TERMITA L'OPERAZIONE DI COLLE-
GAMENTO DEL TUBO USCITA FUMI ALLA CANNA
FUMARIA RIMONTARE IL FIANCO IN METALLO
E POI PROSEGUIRE CON L'ASSEMBLAGGIO
DELL'INSERTO TOP IN CERAMICA
INSERTO IN CERAMICA
La stufa viene consegnata con i fi anchi metallici (C-D) già
montati mentre il top in ceramica (A) ed i due perni di centrag-
gio (B) sono imballati a parte.
Attenzione:
verifi care l'allineamento verticale dei fi anchi metallici effet-
tuando eventuali regolazioni tramite le viti (V - fi g. 10).
Fig. 11
Applicare all'interno dell'inserto top in ceramica (A) i due
perni di centraggio (B) avvitandoli nei fori previsti.
Posizionare l'inserto top in ceramica calzando i perni nei fori
(S) previsti sui fi anchi in metallo (C-D).
- 9
-
