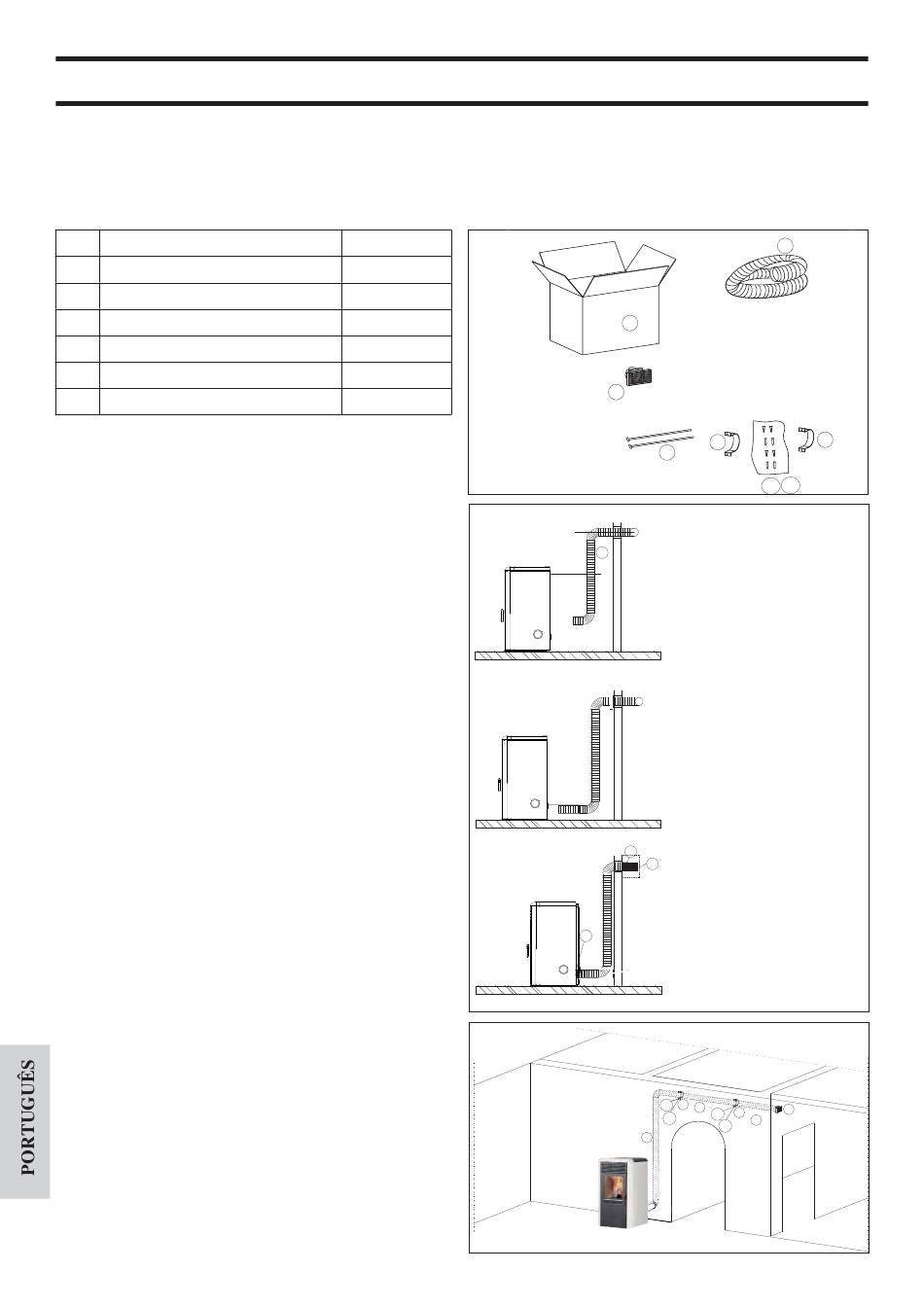

KIT 12 BIS (cód. 778160) (opcional)
PARA CANALIZAR O AR QUENTE PARA UMA DIVISÃO REMOTA, ALÉM DA DIVISÃO
DA INSTALAÇÃO
Composição:
Caixa
a
Tubo Ø 8
b
Boca terminal
c
Faixa de bloqueio dos tubos
g
h Colar de parede
i Parafusos
l Suportes
N.B.:
A PARTE INICIAL DA MANGUEIRA DEVE SER
"ESTICADA" COMPLETAMENTE DE FORMA A
ELIMINAR O ENRUGAMENTO; DESTA FORMA,
O DIÂMETRO INTERNO IRÁ ALARGAR-SE
SENSIVELMENTE FAVORECENDO A INTRODUÇÃO.
Procedimento:
- Defi nir o posicionamento da salamandra em relação à parede
(fi g. a).
- Posicionar a salamandra na posição defi nitiva.
- Esticar o tubo de alumínio (b) para a canalização do ar
quente.
- Enfi ar o tubo em alumínio na boca de saída de ar quente na
parte traseira da salamandra (fi g. c), fi xando-o com a faixa (g).
- Instalar a boca terminal (c) no local a aquecer e o respetivo
tubo em alumínio (b) fi xando-o com o colar de parede (h) e os
suportes com os parafusos (i-l).
CANALIZAÇÃO AR QUENTE
1
n°
1
n°
1
n°
2
n°
2
n°
4
n°
4
n°
c
fi g. a
b
d
fi g. b
e
d
fi g. c
g
f
- 68
-
b
a
d
f
e
h
g
i l
g
c
e
h
i
b
c
h
i
l
g
l
b
d
e
h
