fi g. 1
B
B1
fi g. 3
D
fi g. 5
F
fi g. 7
INSTALACIÓN
A
fi g. 2
fi g. 4
E
fi g. 6

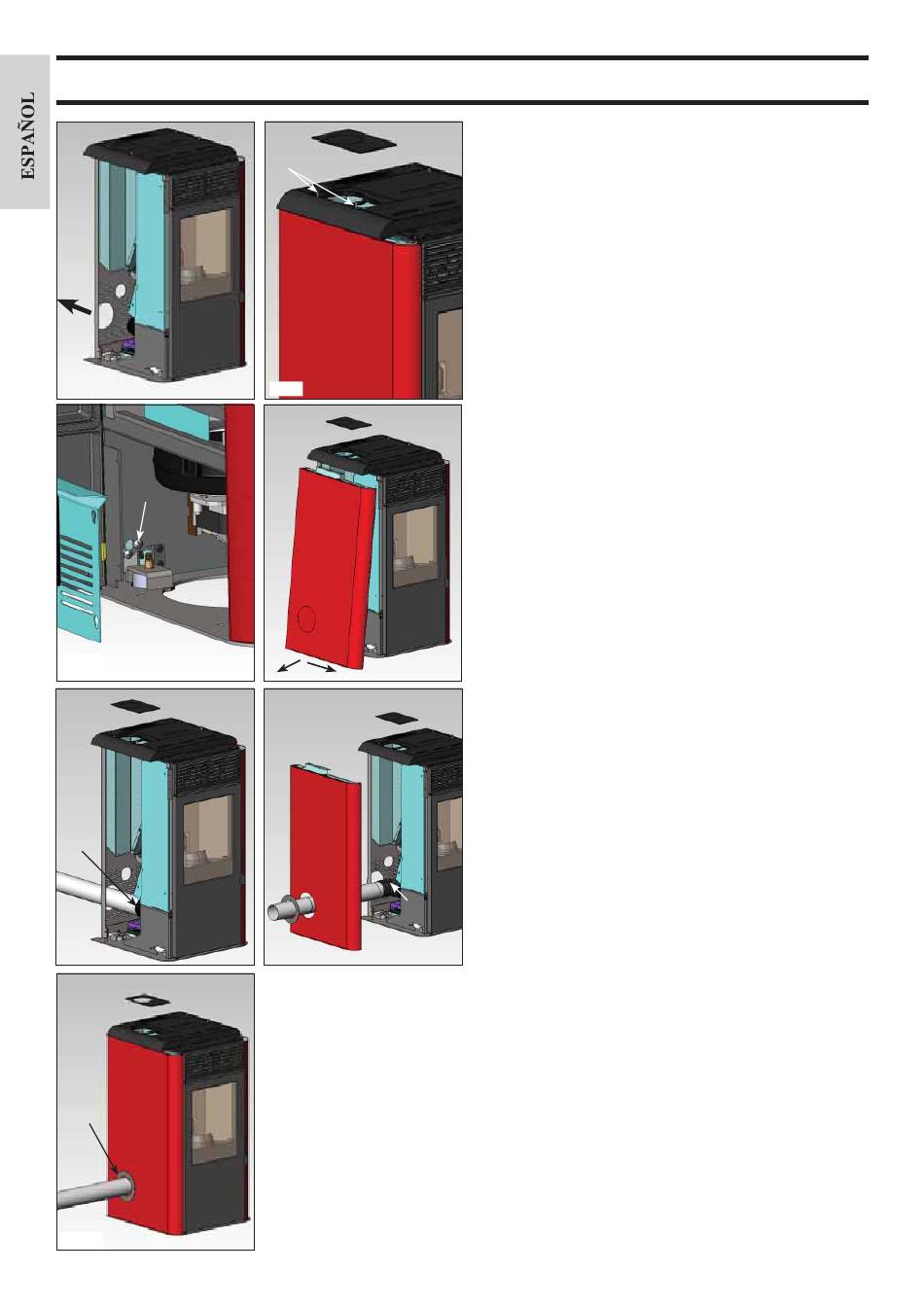

SALIDA DE HUMOS
CHIP PLUS está preparada para la conexión del tubo de salida
de los humos por atrás, por el costado izquierdo, o por arriba de
la estufa.
La estufa se entrega confi gurada para la salida del tubo de los
humos por atrás (fi g. 1).
PARA PERMITIR CUALQUIER SOLUCIÓN DE
CONEXIÓN DE LA SALIDA DE LOS HUMOS AL
HUMERO ES NECESARIO QUITAR EL COSTADO
METÁLICO IZQUIERDO.
Proceder de la siguiente manera:
- Afl ojar (unos 15 mm) los dos tornillos de la tapa superior de
fundición debajo de la tapa de chapa (A - fi g. 2).
- Abrir la puerta y quitar el panel galvanizado (B1 - fi g. 3)
- Afl ojar el tornillo inferior (B -fi g. 3).
- Desmontar el costado metálico, desplazándolo unos 2 cm
hacia el frente de la estufa, extrayéndolo primero desde abajo y
luego por debajo de la tapa superior (fi g. 4).
Conectar el tubo de salida de los humos (no suministrado) por
el lado elegido.
CONEXIÓN DE LA SALIDA DE LOS HUMOS POR
ATRÁS
Conectar el tubo de salida de los humos (no suministrado)
posterior a la brida del sinfín de los humos (D- fi g. 5) mediante
la abrazadera suministrada.
En este caso, es sufi ciente hacer pasar el tubo de salida de los
humos (no suministrado) por el orifi cio en la parte inferior de la
chapa posterior (fi g. 5).
CONEXIÓN DE LA SALIDA DE LOS HUMOS
LATERAL
Montar el codo de conexión (suministrado como opción
cód. 654420) a la brida del sinfín de los humos (E - fi g. 6)
utilizando la abrazadera suministrada.
Conectar el tubo de salida de los humos (no suministrado)
lateral al codo de conexión mencionado (fi g. 6).
Sacar el diafragma troquelado de la chapa lateral para permitir
el paso del tubo de salida de los humos (fi g. 6).
Completar la operación fi jando el rosetón de cierre
(suministrado como opción cód. 684790) mediante tornillos
(F - fi g. 7), después de desmontar el costado de metal.
NOTA: la fi jación del rosetón y de la chapa lateral debe
efectuarse después de la fi jación defi nitiva del humero.
- 46
-
