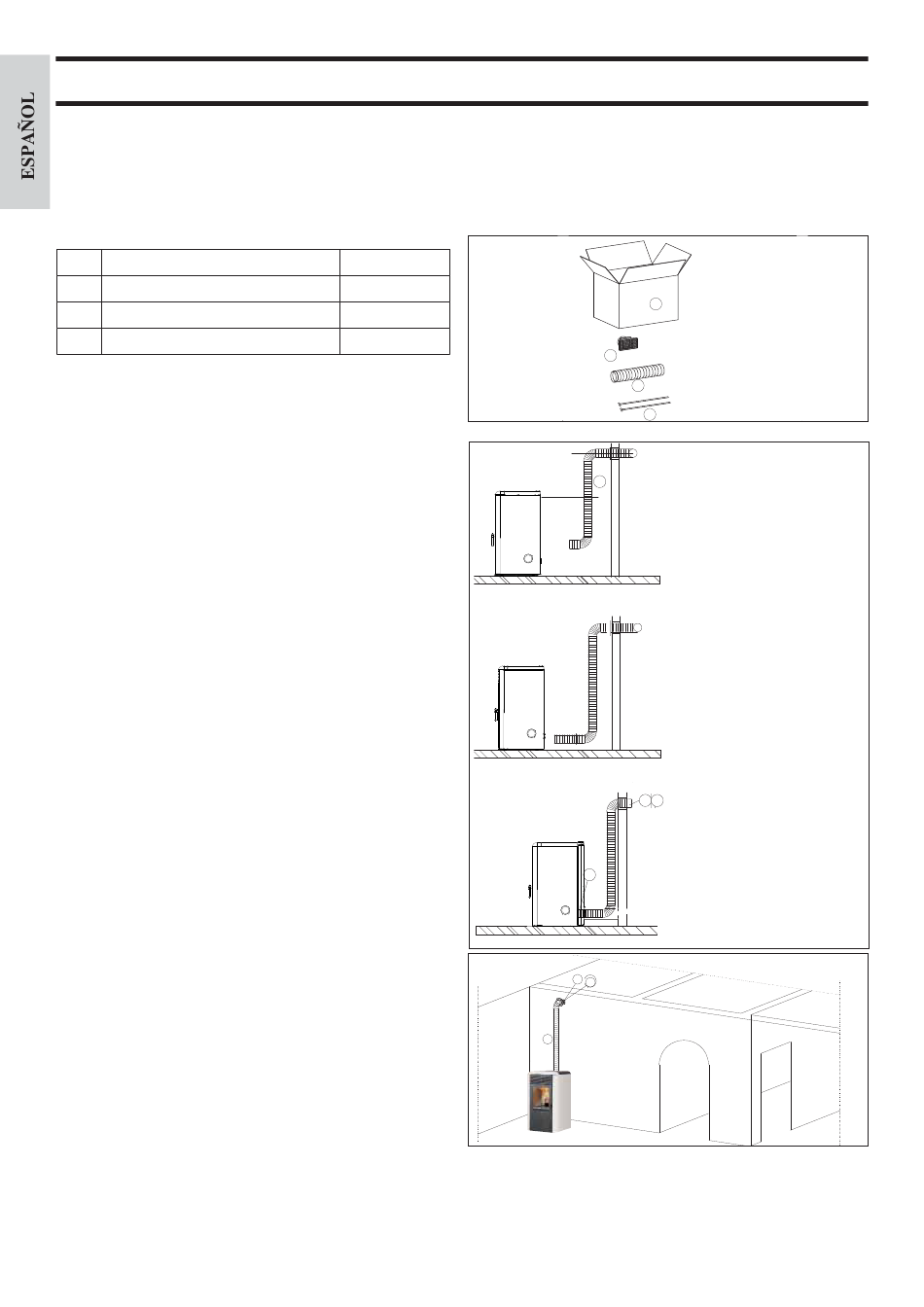

CANALIZACIÓN DEL AIRE CALIENTE
KIT 12 (cód. 778150) (opcional)
PARA CANALIZAR EL AIRE CALIENTE A UN
AMBIENTE CONTIGUO ADEMÁS DEL AMBIENTE
DE INSTALACIÓN
Composición:
a Caja
b Tubo Ø 8
c Boca terminal
g Abrazadera de bloqueo de los tubos
Nota:
LA PARTE INICIAL DEL TUBO FLEXIBLE DEBE
ESTAR TOTALMENTE EXTENDIDA
PARA PREVENIR LOS PLIEGUES; DE ESTA
MANERA, EL DIÁMETRO INTERNO SE ENSANCHA
CONSIDERABLEMENTE Y FAVORECE LA UNIÓN.
Procedimiento:
- Defi nir la posición de la estufa respecto de la albañilería (fi g. a).
- Colocar la estufa en la posición defi nida.
- Extender el tubo de aluminio (b) para la canalización del aire
caliente.
- Calzar el tubo de aluminio en la brida de salida de aire
caliente en la parte posterior de la estufa (fi g. c) y fi jarlo con la
abrazadera (g).
- Instalar la boca terminal (c) en el extremo del tubo de
aluminio con la abrazadera (g) (fi g. c) en el ambiente que se
desea calefaccionar.
n° 1
n° 1
n° 1
n° 2
fi g. a
fi g. b
fi g. c
d
b
e
- 48
-
a
d
c
f
b
e
g
b
d
e
8
d
g
c
g
f
e
g
c 8
