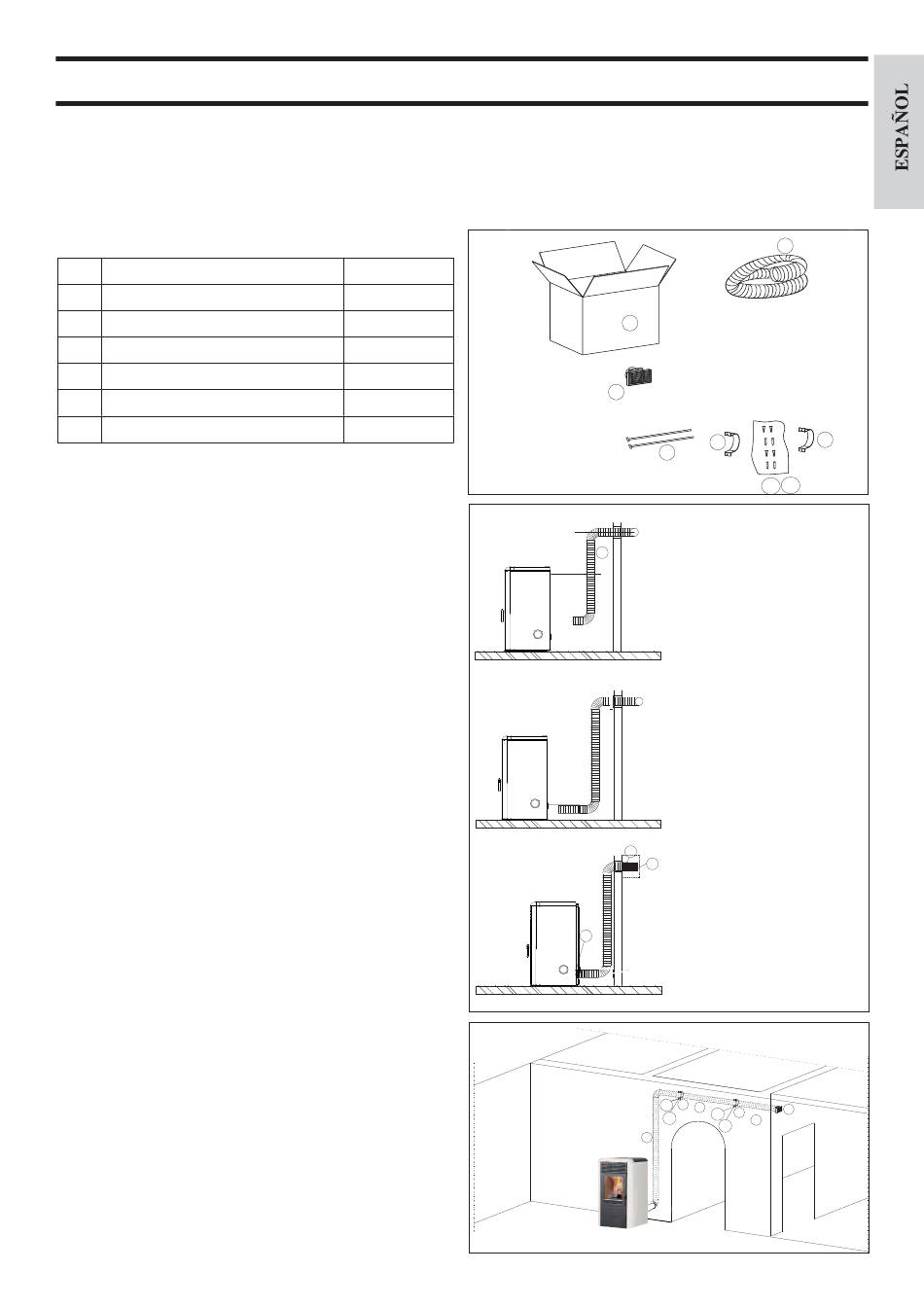

CANALIZACIÓN DEL AIRE CALIENTE
KIT 12 BIS (cód. 778160) (opcional)
PARA CANALIZAR EL AIRE CALIENTE A UN
AMBIENTE REMOTO ADEMÁS DEL AMBIENTE DE
INSTALACIÓN
Composición:
a Caja
b Tubo Ø 8
c Boca terminal
Abrazadera de bloqueo de los tubos
g
h Collar a la pared
i Tornillos
l Tacos
Nota:
LA PARTE INICIAL DEL TUBO FLEXIBLE DEBE
ESTAR TOTALMENTE EXTENDIDA PARA PREVENIR
LOS PLIEGUES; DE ESTA MANERA, EL DIÁMETRO
INTERNO SE ENSANCHA CONSIDERABLEMENTE Y
FAVORECE LA UNIÓN.
Procedimiento:
- Defi nir la posición de la estufa respecto de la albañilería (fi g. a).
- Colocar la estufa en la posición defi nida.
- Extender el tubo de aluminio (b) para la canalización del aire
caliente.
- Calzar el tubo de aluminio en la brida de salida de aire
caliente en la parte posterior de la estufa (fi g. c) y fi jarlo con la
abrazadera (g).
- Instalar la boca terminal (c) en el ambiente que se desea
calefaccionar y fi jar el tubo de aluminio (b) con el collar a la
pared (h) y con los tacos con tornillos (i-l).
1
n°
1
n°
1
n°
2
n°
2
n°
4
n°
4
n°
fi g. a
fi g. b
e
fi g. c
