INSTALAÇÃO
A
fi g. 2
fi g. 4
E
fi g. 6
SAÍDA FUMOS
CHIP PLUS está preparada para a ligação do tubo de saída dos
fumos a partir de cima, da traseira ou do lado esquerdo.
A salamandra é entregue confi gurada para a saída do tubo de
fumos a partir da traseira (fi g. 1).
PARA PERMITIR QUALQUER SOLUÇÃO DE
LIGAÇÃO DA SAÍDA DE FUMOS PARA O TUBO DE
EVACUAÇÃO DE FUMOS , É NECESS ÁRIO REMO-
VER O LADO MET ÁLICO ESQUERDO .

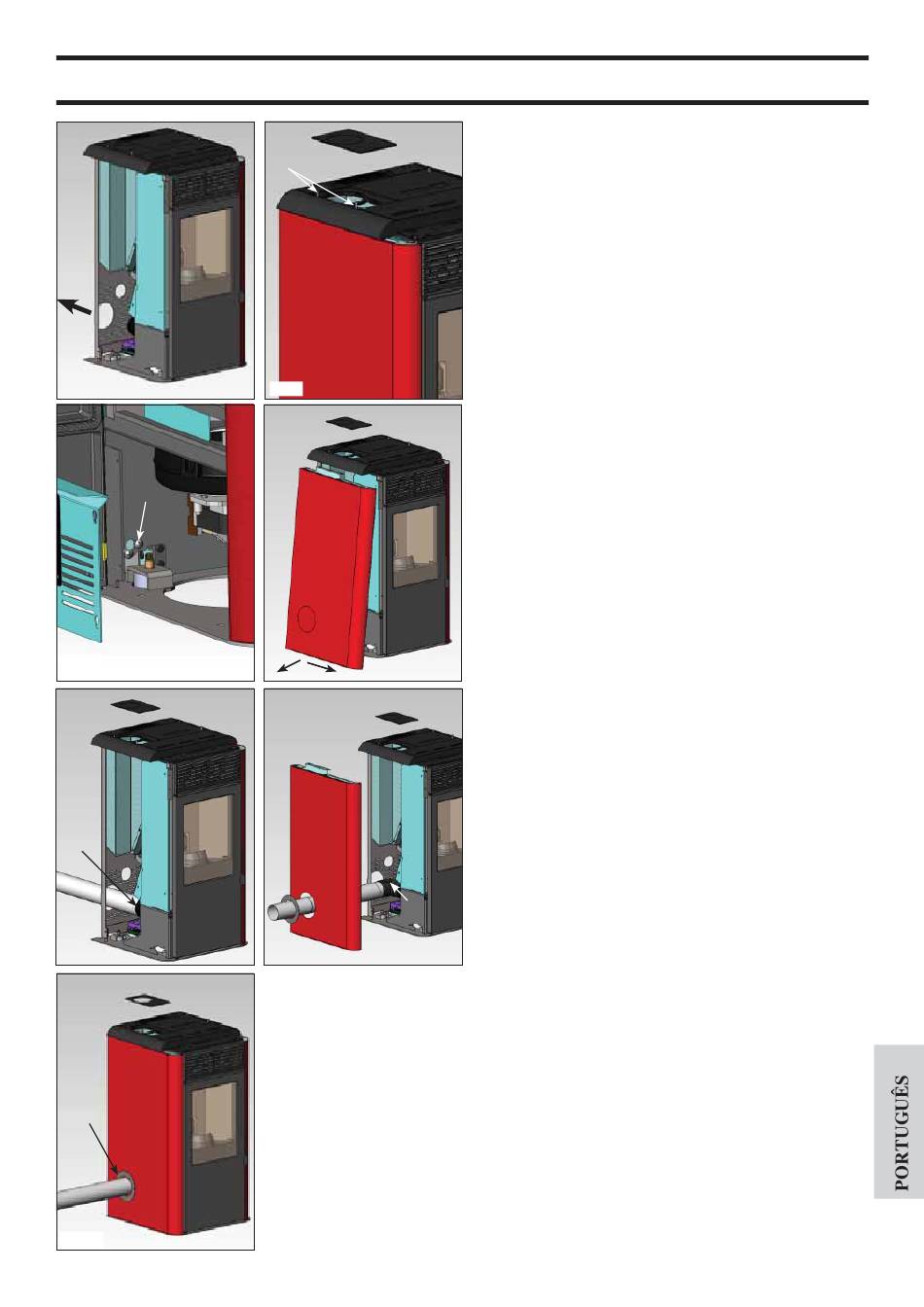

Proceder da seguinte forma:
- Desapertar (por cerca de 15 mm) os dois parafusos situados
no topo em ferro fundido sob a tampa em chapa (A - fi g. 2).
- Abrir a porta e retirar o painel zincado (B1 - fi g. 3).
- Desapertar o parafuso situado na parte inferior (B -fi g. 3).
- Desmontar o lado metálico, deslocando-o cerca de 2 cm para
a parte frontal da salamandra, extraindo primeiro por baixo e
depois retirando-o sob o topo (fi g. 4).
Ligar o tubo de saída de fumos (não fornecido) no lado
pretendido.
LIGAÇÃO SAÍDA FUMOS DA PARTE TRASEIRA
Ligar o tubo de saída de fumos (não fornecido) traseiro à boca
da voluta de fumos (D- fi g. 5) através da faixa fornecida.
Neste caso, é sufi ciente fazer passar o tubo de saída de fumos
(não fornecido) através do orifício presente na parte inferior
das costas em chapa (fi g. 5).
LIGAÇÃO SAÍDA FUMOS LATERAL
Montar o cotovelo de união (fornecido como opcional cód.
654420) com a faixa fornecida na boca da voluta de fumos
(E - fi g. 6).
Ligar o tubo de saída de fumos (não fornecido) lateral ao
cotovelo de união acima mencionado (fi g. 6).
Retirar o diafragma pré-cortado da lateral em chapa para
permitir a passagem do tubo de saída de fumos (fi g. 6).
Completar a operação fi xando a rosácea de fecho (fornecida
como opcional cód. 684790) com parafusos (F - fi g. 7), depois
de voltar a montar a lateral em metal.
N.B.: a fi xação da rosácea e da lateral em chapa deve ocorrer
apenas depois da fi xação defi nitiva do tubo de evacuação de
fumos.
