II.14.4 VISUALISATION DES ENTREES/SORTIES DU
CONTROLEUR DE ZONE (KCA)
A partir du sous-menu Probe, il est possible de visualiser et de
configurer les entrées et les sorties (aussi bien numériques
qu'analogiques) du Contrôleur de Zone (KCA).
Sélectionner le sous-menu Probe pour accéder aux pages-écran
suivantes.

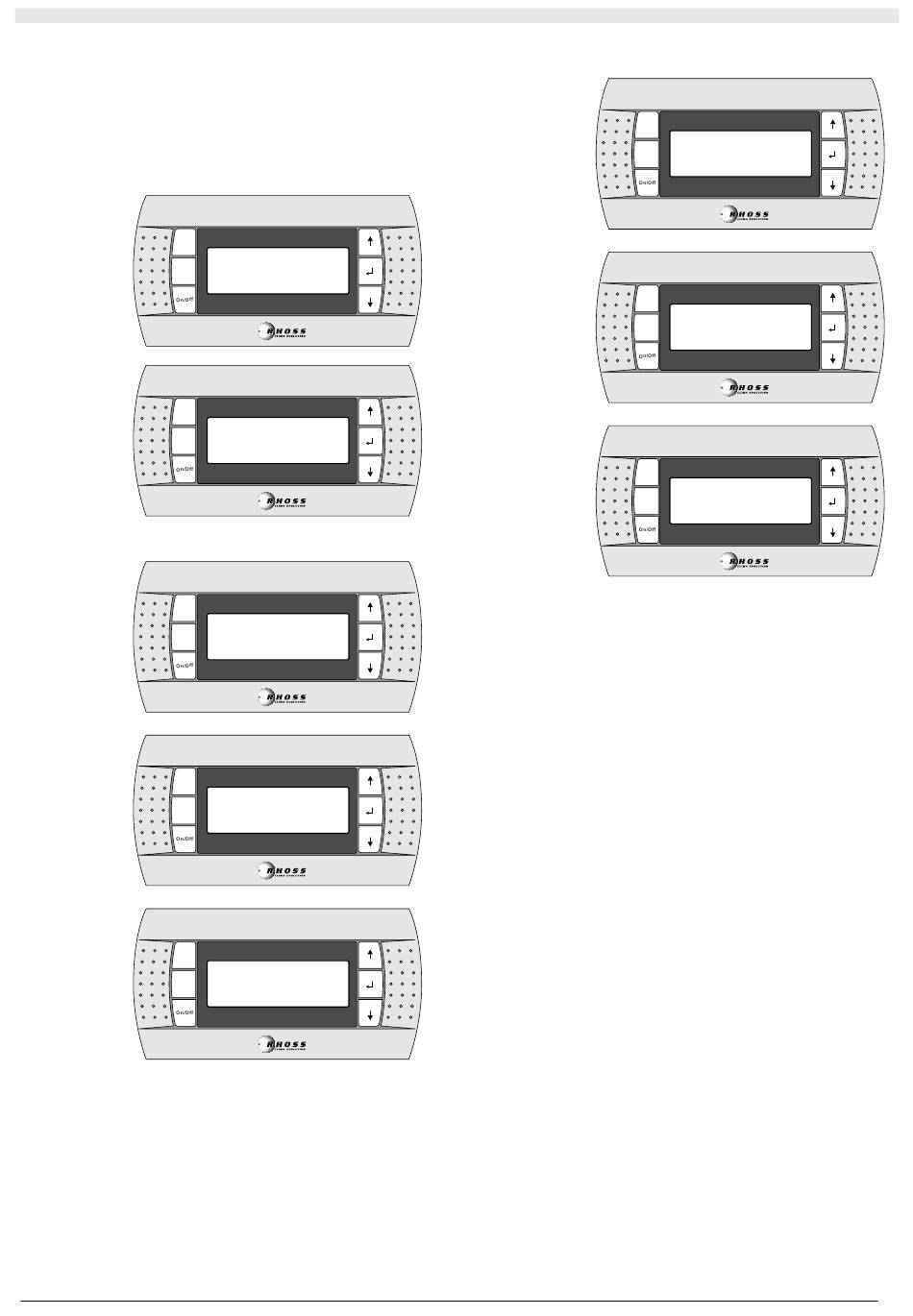

Pages-écran pour l'affichage des entrées analogiques :
Unit
Zone
Unit
Zone
Pages-écran pour l'affichage des entrées numériques (C = entrée
Normalement Fermé, O = entrée Normalement Ouvert) :
Unit
Zone
Unit
Zone
Unit
Zone
B1: Extern air
temperature
19.6 C
B2: System Water
temperature
67.8 C
B3: Not used ______
B4: Not used ______
Digital inputs
1: Remote on/off
C
2: Boiler alarm
C
3: Pump.1 thermal
C
Digital inputs
4: Not enable
5: Alarm ext
C
6: Alarm Chiller
C
Digital inputs
7: flow alarm
C
8: Not enable
SECTION II : INSTALLATION ET ENTRETIEN
Pages-écran pour l'affichage des sorties numériques (On = sortie
activée, Off = sortie désactivée) :
Unit
Zone
Unit
Zone
Unit
Zone
Digital outputs
1: Boiler
On
2: Pump system 1
On
3: Pump system 2
On
Digital outputs
4: Alarm Fc e CAN
Off
5: On/Off Chiller
On
6: Summer/Winter
On
Digital outputs
7: Alarm Chiller
Off
8: System valve
On
42
