II
SECTION II : INSTALLATION ET
ENTRETIEN
II.1

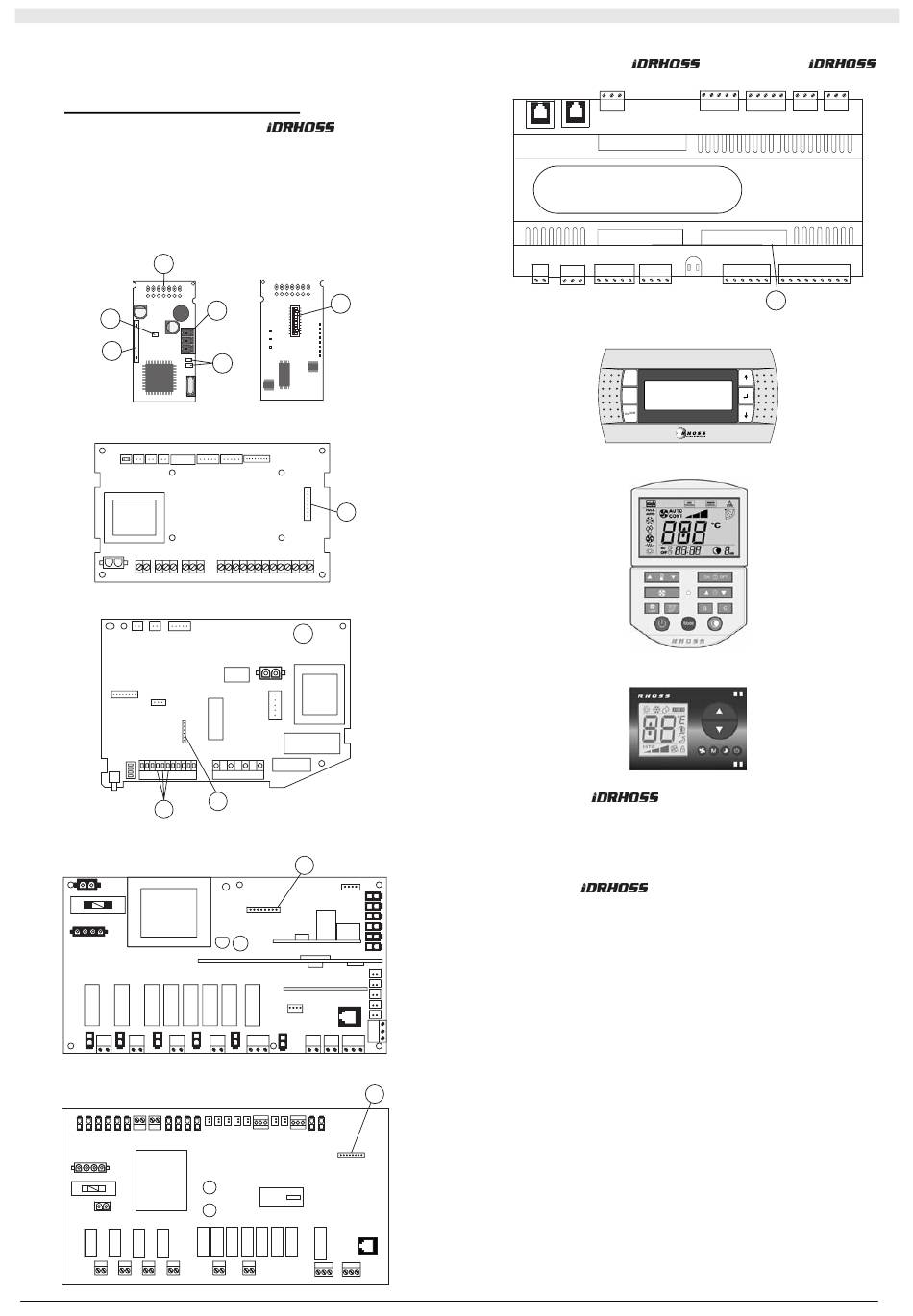

DESCRIPTION DES MODULES
Les différentes configurations des réseaux
cartes/apparats ci-dessous énumérés. En cas de supervision avec
personal computer, sont prévues d'autres cartes avec convertisseurs
correspondants (pour plus de détails consulter le document "Systèmes
de gestion à distance" code K20001, dernière édition disponible).
Carte de réseau CANbus (KISI)
Vue frontale
3
5
1
Carte électronique de l'unité terminale (KCMS)
Carte électronique Idrowall
JS4
2
Carte électronique refroidisseur/pompe à chaleur 1 circuit
Carte électronique refroidisseur/pompe à chaleur 2 circuits
utilisent les
Vue arrière
4
2
GND
GND
H+
H+
H-
H-
5
J2
6
6
6
J16
6
J20
SECTION II : INSTALLATION ET ENTRETIEN
Contrôleur de zone (KCA)
(utilisé pour la gestion
standard extended)
J11
J9 J10
SERVICE CARD
FIELD CARD
J1 J24
J2
J3
Terminal de zone (KTAU)
Unit
Zone
Panneau de commande (KPCM)
Panneau à encastrer (KICM)
Note : le panneau de commande KPCM n'est pas indispensable pour le
fonctionnement de
terminales pour la configuration du réseau (si par exemple sur
l'installation ne sont présents que des panneaux à encastrer KICM et/ou
télécommande KTCM il est nécessaire d'avoir au moins un panneau
KPCM à raccorder de manière provisoire aux unités terminales, pour la
programmation de celles-ci).
Si à l'intérieur de
est aussi présent un réseau Master/Slave,
est indispensable l'installation du KPCM sur la carte Master et, en
alternance, l'utilisation d'une résistance raccordée entre les bornes GN
et Tx en cas de carte électronique des unités terminales (KCMS) ou
entre les bornes 4 e 5 en cas de carte électronique Idrowall.
Légende :
1.
Connecteur de la carte de réseau CANbus pour le raccordement
aux cartes électroniques du refroidisseur/pompe à chaleur et des
unités terminales.
2.
Bornes pour le raccordement du câble de réseau entre les cartes
(connecteur de réseau CANbus)
3.
Base de la carte de réseau CANbus pour le raccordement aux
cartes électroniques Idrowall ;
4.
Dip-Switch pour la configuration de la carte de réseau CANbus
(configuration de l'adresse sérielle) ;
5.
LED pour l'affichage de l'état et du fonctionnement du réseau
CANbus ;
6.
Connecteur pour le raccordement de la carte de réseau CANbus.
standard GSM ou
J13 J14 J15
J12
SERIAL CARD
J4
J5
6
mais nécessaire sur les unités
19
