Contrôle du fonctionnement et diagnostic
La carte série CAN bus est munie de trois DEL (voir paragraphe II.1) qui permettent de visualiser l'état de la communication série des données relatives
au dispositif sur lequel elle est installée. La DEL verte est toujours allumée lorsqu'il y a de la tension d'alimentation. Au moment de l'initialisation de la
carte, la DEL jaune et la DEL rouge s'allument ou clignotent selon de séquences déterminées. Après environ 20 secondes, lorsque l'initialisation est
terminée, nous pouvons avoir les cas suivants :
DEL verte
DEL jaune
ON
ON
ON
OFF
ON
ON
ON
ON
ON
OFF
OFF
quelconque quelconque
Pour optimiser l'installation, pour le contrôle du bon fonctionnement du réseau CAN bus et l'identification des pannes éventuelles, un Outil simple
dénommé "CAN-Spy" a été développé ; en utilisant un PC (avec le convertisseur CAN bus réf. E968573520) cet outil peut contrôler le réseau.
II.11.2 CONFIGURATION DE L'ADRESSE SERIELLE
DE LA CARTE CANBUS DES UNITÉS'
TERMINALES MOYENNANT LE PANNEAU
KPCM

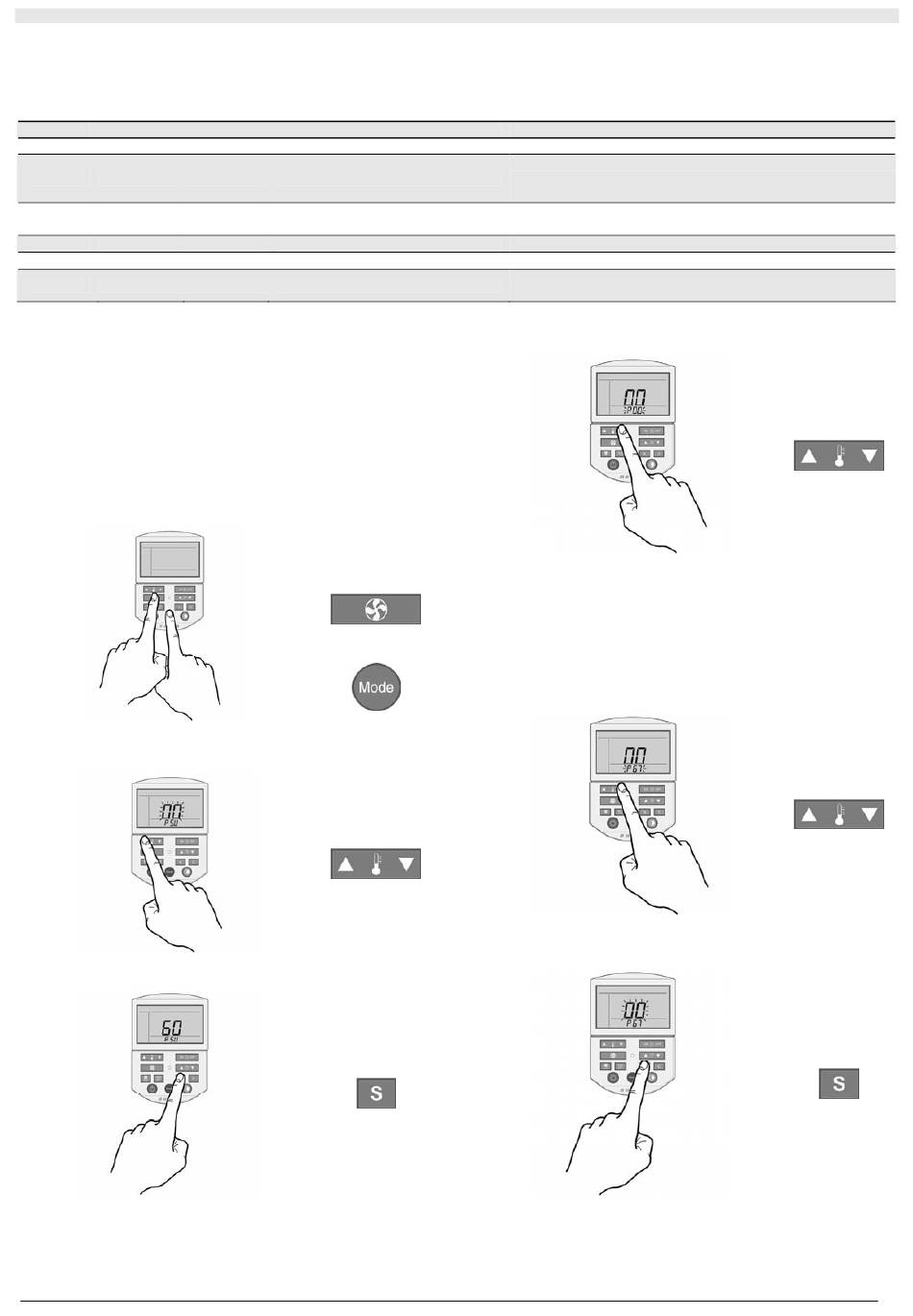

Avant de programmer le type d'unités terminales installées et les
adresses sérielles, il est nécessaire d'activer les unités terminales du
système hydronique. Pour l'installation, suivre les instructions reportées
ci-dessous . Une fois l'unité arrêtée, appuyer simultanément sur les
touches Fan et Mode pendant 7 secondes pour entrer dans le menu de
configuration.
Sur l'écran apparaît la page suivante avec l'indication 00 clignotante.
Moyennant les touches UP/DOWN température il est possible de
modifier l'indication clignotante (mot de passe).
Introduire le mot de passe comme indiqué à la figure suivante et
appuyer sur la touche S pour confirmer.
Sur l'écran apparaît la page-écran suivante avec l'indication P00
clignotante. Moyennant la touche UP/DOWN température il est possible
de modifier l'indication clignotante (paramètre d'identification de l'unité
terminale).
DEL rouge
Signification
OFF
On-line (master ou slave)
ON
Off-line (slave uniquement)
Problèmes de communication entre la
clignotante
carte et la carte série CAN bus
ON
Erreur grave
OFF
Erreur grave
Absence d'alimentation
7"
Actions
OK
•
Vérifier la configuration du Master correspondant
•
Vérifier l'adresse P67
•
Vérifier le câblage
•
Vérifier P69 =1
•
Vérifier si insertion correcte
•
contacter le Service d'assistance technique RHOSS S.p.A
•
contacter le Service d'assistance technique RHOSS S.p.A
•
Vérifier l'alimentation
•
Vérifier si insertion correcte
Pour les unités terminales : Faire défiler les paramètres jusqu'à arriver
au paramètre "92" (P92) correspondant à l'introduction du deuxième
mot de passe (66). Pour modifier le paramètre affiché, appuyer sur la
touche S. La valeur du paramètre commencera à clignoter (défaut = 0)
permettant ainsi, moyennant les touches UP/DOWN température, de
+
modifier la valeur souhaitée. Configurer la valeur sur "66"
correspondant au deuxième mot de passe et confirmer avec la touche
S.
Moyennant les touches UP/DOWN température sélectionner le
paramètre nécessaire en fonction de l'unité terminale installée.
Appuyer sur la touche S pour confirmer le paramètre programmé en
fonction de l'unité installée. Sur l'écran apparaît la page suivante avec
l'indication 00 clignotante.
