En outre un réseau Master/Slave Extended Zone Plus est modifiable à
tout moment en rendant extrêmement flexible la typologie de
l'installation. Imaginons par exemple une zone contrôlée par un Master
avec 5 Slave, imaginons ensuite de devoir modifier le local en créant
deux zones distinctes (voir les solutions A et B).
PCM
ON
OFF
S
C
CONT
Mode
Lan
PCM
ON
OFF
S
C
CONT
Mode
Lan
PCM
ON
OFF
S
C
CONT
Mode
Lan
Pour plus de détails concernant les branchements électriques, se référer aux ANNEXES de ce document.

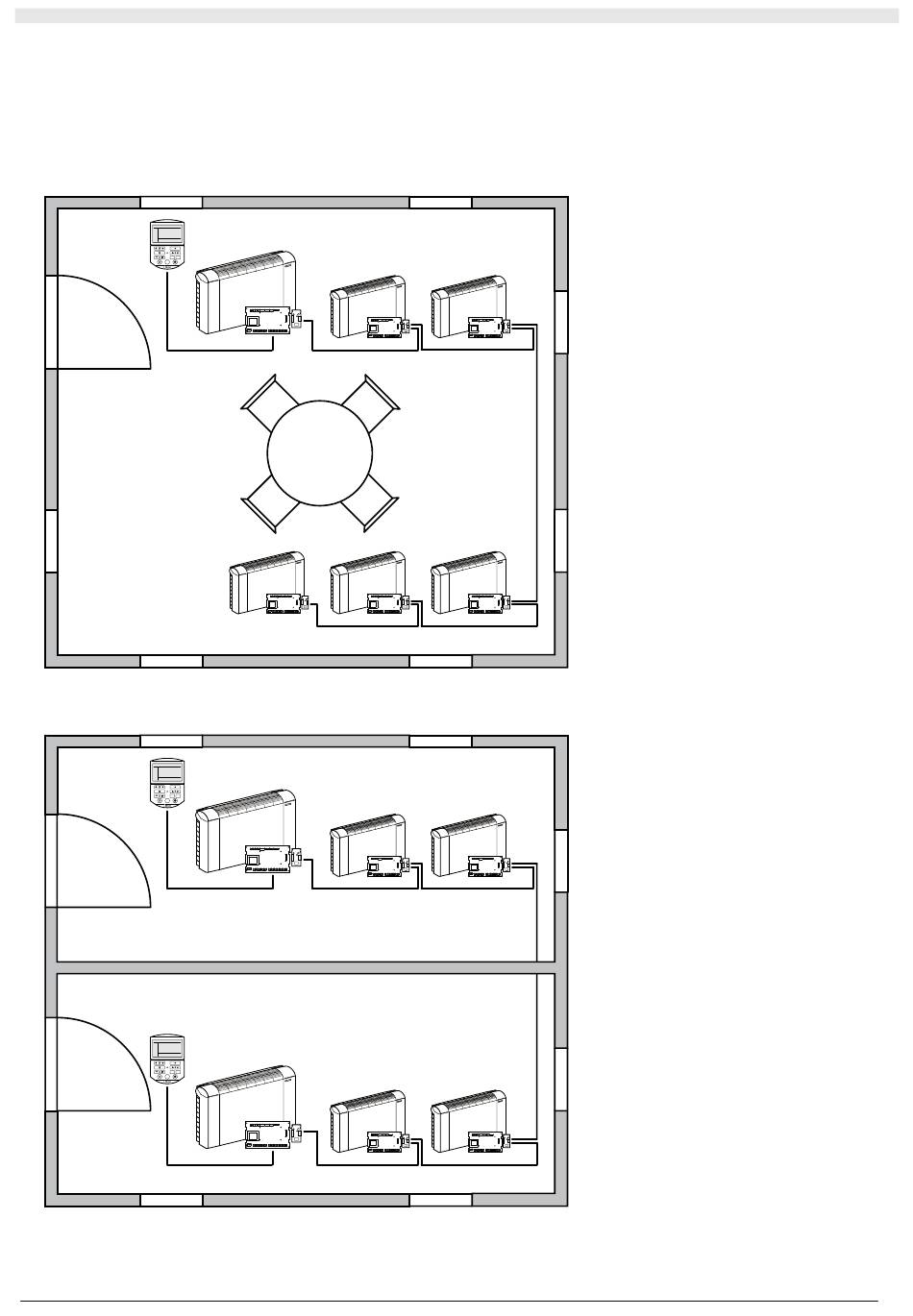

Exemple de réseau Master/Slave Extended Zone Plus (solution A)
Master 1
id 21
KISI
Slave 1
CMS
CMS
CanBus
Slave 5
Slave 4
id 26
KISI
CMS
CMS
CanBus
Exemple de réseau Master/Slave Extended Zone Plus (solution B)
Zona 1
Master 1
id 21
KISI
Slave 1
CMS
CMS
CanBus
Zona 2
Master 2
id 26
KISI
Slave 4
CMS
CMS
CanBus
Dans un système traditionnel, il serait nécessaire d'intervenir
localement en changeant aussi bien le câblage du réseau que les
adresses sérielles.
Moyennant le réseau Master/Slave Extended Zone Plus et en modifiant
certains paramètres, il est possible d'adresser de nouveau les unités en
redéfinissant les rôles de Master et de Slave.
Slave 2
id 22
id 23
KISI
KISI
CMS
Slave 3
id 25
id 24
KISI
KISI
CMS
Slave 2
id 22
id 23
KISI
KISI
CMS
Slave 3
id 25
id 24
KISI
KISI
CMS
SECTION II : INSTALLATION ET ENTRETIEN
Sur la figure ci-contre, est représenté un réseau
CanBus composé de :
•
n° 1 Master avec ID sériel 21 ;
•
n° 5 Slave avec ID sériels 22, 23, 24, 25,
26 ;
Sur l'unité Master, ont été réglés les paramètres
suivants :
•
P66 = 1 (Unité Master) ;
•
P71 = 22 (ID sériel Slave 1) ;
•
P72 = 23 (ID sériel Slave 2) ;
•
P73 = 24 (ID sériel Slave 3) ;
•
P74 = 25 (ID sériel Slave 4) ;
•
P75 = 26 (ID sériel Slave 5) ;
Sur les unités Slave a été réglé le paramètre
suivant :
•
P66 = 0 (Unité Slave) ;
Sur la figure ci-contre, est représenté un réseau
CanBus composé de :
•
n° 2 Master avec ID sériel 21 et 26 ;
•
n° 2 Slave pour chaque Master, avec ID
sériels 22, 23, 24, 25 ;
Sur l'unité Master 1 avec adresse ID 21 ont été
réglés les paramètres suivants :
•
P66 = 1 (Unité Master) ;
•
P71 = 22 (ID sériel Slave 1) ;
•
P72 = 23 (ID sériel Slave 2) ;
Sur l'unité Master 2 avec adresse ID 26 ont été
réglés les paramètres suivants :
•
P66 = 1 (Unité Master) ;
•
P71 = 24 (ID sériel Slave 3) ;
•
P72 = 25 (ID sériel Slave 4) ;
Sur les unités Slave a été réglé la paramètre
suivant :
P66 = 0 (Unité Slave) ;
Contrairement à la solution A, le Master 1 a
uniquement 2 Slave, le Slave 5 est devenu le
Master 2 (moyennant la programmation de P66
= 1) et les Slave 4 et 5 dépendent maintenant de
lui (moyennant la programmation des
paramètres P71 et P72).
