II.2

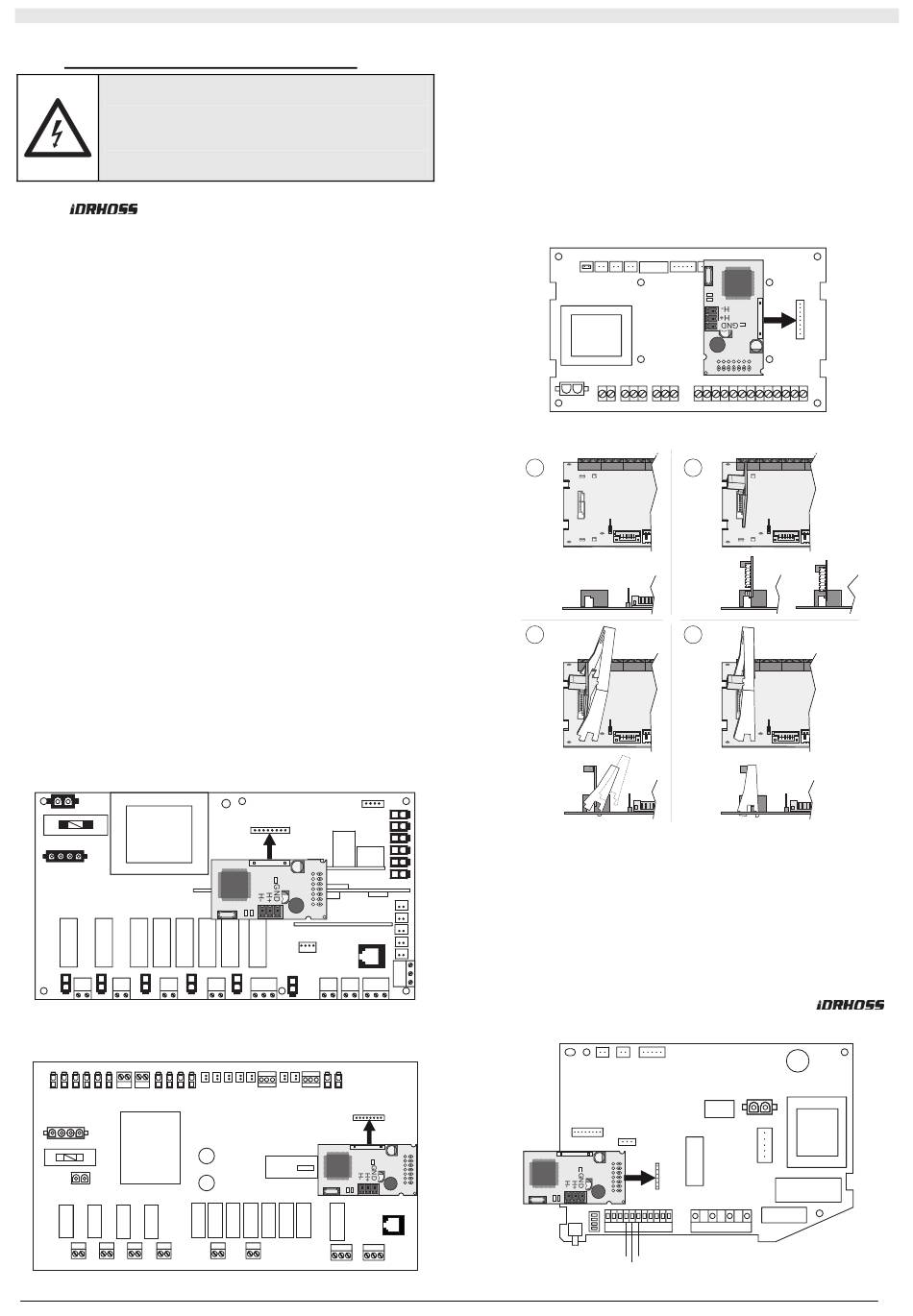

MONTAGE DES CARTES DE RÉSEAU
IMPORTANT
Couper le courant avant d'intervenir sur la carte en
phase de montage, d'entretien ou de remplacement.
La carte de réseau ne sont pas optoisolées, ne pas
effectuer la mise à la terre.
La protection contre les court-circuits de l'appareil
doit être garantie par l'installateur.
Les cartes de réseau CANbus (KISI) pour le fonctionnement du
système
doivent être montées sur la carte
refroidisseur/pompe à chaleur et sur chaque carte de l'unité terminale et
Idrowall présente sur l'installation à laquelle on souhaite intégrer le
fonctionnement sur le réseau.
Recommandations. Manipuler avec précaution la carte de réseau
CANbus (KISI)
Les endommagements électriques qui se vérifient sur les composants
électroniques sont presque toujours dus aux décharges électrostatiques
causées par l'opérateur.
Il est donc nécessaire de prendre les adéquates précautions pour ces
catégories de composants, et en particulier :
- avant de manipuler tout composant électronique ou carte, toucher
une mise à la terre (le fait même d'éviter de toucher un composant ne
suffit pas étant donné qu'une décharge de 10000 V, tension très
facile à atteindre avec l'électricité statique, déclenche un arc
d'environ de 1 cm) ;
- les matériaux doivent le plus possible rester à l'intérieur de leurs
boîtes originales. Si nécessaire, prélever la carte d'une boîte et
transférer le produit dans un emballage antistatique sans toucher
l'arrière de la carte avec les mains ;
- éviter absolument tout passage direct entre opérateurs (afin d'éviter
des phénomènes d'induction électrostatique et leurs conséquentes
décharges).
II.2.1
MONTAGE DE LA CARTE DE RESEAU
CANBUS SUR LA CARTE
REFROIDISSEUR/POMPE A CHALEUR
La carte électronique sur laquelle monter la carte de réseau CANbus
(KISI) est installée dans le tableau électrique du refroidisseur/pompe à
chaleur. Pour opérer sur la carte électronique, suivre les indications
reportées dans les Instructions d'utilisation du refroidisseur/pompe à
chaleur.
La carte de réseau CANbus doit être insérée perpendiculairement dans
le connecteur de la carte du refroidisseur/pompe à chaleur marqué
avec le sigle J16 (carte 1 circuit) ou avec le sigle J20 (carte 2 circuits).
Introduire la carte dans le bon sens comme indiqué à la figure.
Carte électronique refroidisseur/pompe à chaleur 1 circuit
Carte électronique refroidisseur/pompe à chaleur à 2 circuits
o convertisseur
J16
J20
SECTION II : INSTALLATION ET ENTRETIEN
II.2.2
MONTAGE DE LA CARTE DE RESEAU CAN
BUS SUR LA CARTE UNIT TERMINALE
(KCMS)
La carte électronique sur laquelle la carte de réseau CAN bus (KISI)
doit etre montée se trouve à l'intérieur de l'accessoire KCMS. Pour agir
sur la carte électronique suivre les indications figurant dans le mode
d'emploi de l'accessoire KCMS.
La carte de réseau CAN bus (KISI) doit être insérée
perpendiculairement dans le connecteur marqué avec le sigle J2 de la
carte de l'accessoire KCMS. Insérer la carte dans le bon sens et utiliser
la bride en plastique fournie avec la carte de réseau CAN bus (KISI)
(voir dessins) pour la fixer.
Séquence de montage de la carte de réseau CANbus (KISI) sur la
carte KCMS
1
3
II.2.3
POSITIONNEMENT DE LA CARTE DE
RESEAU CANBUS SUR LA CARTE
IDROWALL
La carte électronique sur laquelle monter la carte de réseau CANbus
(KISI) est installée à l'intérieur de l'Idrowall, pour opérer sur la carte
électronique suivre les indications reportées dans les Instructions
d'utilisation de l'Idrowall.
La carte de réseau CANbus (KISI) est insérée dans le connecteur
marqué avec le sigle JS4 de la carte de l'Idrowall.
Note : Dans les unités Idrowall spécifiques pour le système
la carte de réseau CANbus est montée en usine sur la carte Idrowall.
H-
GND
H+
J2
2
4
JS4
,
20
