II.3

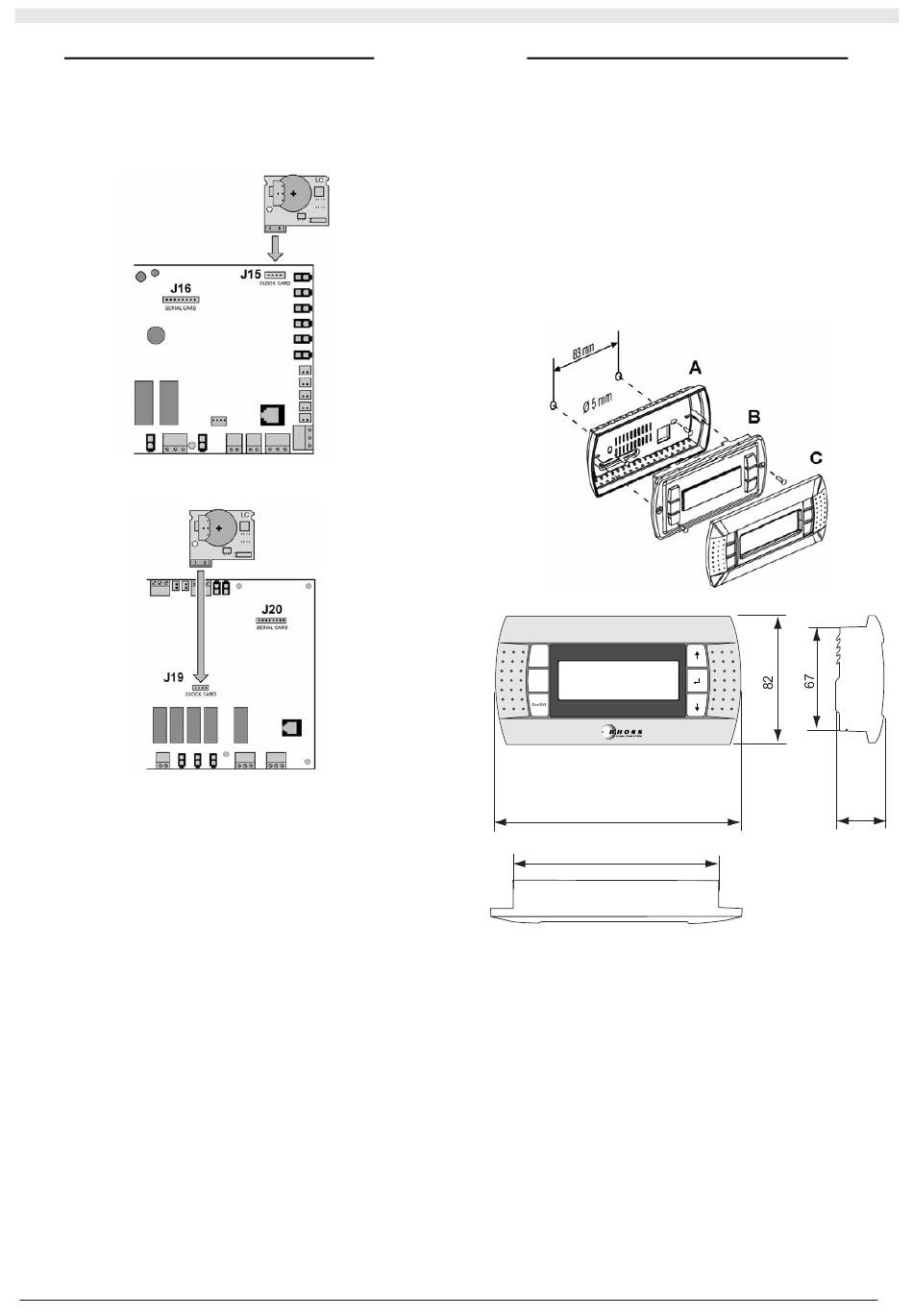

MONTAGE DE LA CARTE CLOCK (KSC)
Pour utiliser les tranches horaires (Time zone), il est nécessaire
d'installer la carte clock KSC (code E968573493) sur la carte
électronique du refroidisseur/pompe à chaleur comme illustré ci-
dessous. La carte KSC doit en outre être activée comme expliqué au
paragraphe I.4.3.
Carte électronique refroidisseur/pompe à chaleur 1 circuit
Carte électronique refroidisseur/pompe à chaleur à 2 circuits
o convertisseur
SECTION II : INSTALLATION ET ENTRETIEN
II.4
MONTAGE TERMINALE DE ZONE (KTAU)
II.4.1
FIXATION DU PANNEAU (KTAU)
Le panneau peut être fixé :
•
À l'extérieur sur un boîtier à trois modules standard pour
interrupteurs (non fourni). Le degré de protection du panneau est
IP40 ;
•
directement sur la paroi moyennant vis et chevilles
(fournis avec le kit).
Pour la fixation du panneau, procéder de la façon suivante :
•
fixer la partie arrière (A) au boîtier standard ou à la paroi, en
faisant attention à faire coïncider le tuyau prévu dans le mur avec
la fente de section carrée prévue sur la partie arrière pour le
passage du câble de raccordement ;
•
raccorder le câble au panneau ;
•
fixer la façade (B) à la partie arrière du panneau (A) moyennant vis
fournies avec le kit ;
•
installer le cadre (C) en l'encastrant.
Dimensions du panneau (KTAU)
Unit
Zone
156
125
31
21
