Structure et fonctionnement
Transport et mise en place
Danger en cas de raccordement au réseau inapproprié !
Un raccordement au réseau inapproprié peut entraîner des dommages matériels ou
corporels !
Utiliser le générateur uniquement en le branchant à une prise raccordée à un conducteur de
terre, conformément aux spécifications.
•
La tension réseau apposée sur la plaque signalétique doit correspondre à la tension
d'alimentation.
•
Si une nouvelle fiche réseau doit être raccordée, cette installation doit être réalisée
exclusivement par un électricien, conformément aux lois ou dispositions nationales
correspondantes !
•
Les fiches, prises et câbles réseau doivent être régulièrement contrôlés par un électricien !
•
En fonctionnement avec un générateur, le générateur doit être mis à la terre conformément
à son manuel d'utilisation. Le réseau créé doit être adapté au fonctionnement d'appareils
de classe de protection I.
5.1.7.1
Architecture de réseau
Le poste peut être raccordé et utilisé soit
•
sur un système triphasé à 4 conducteurs avec conducteur neutre mis à la terre soit
•
sur un système triphasé à 3 conducteurs avec mise à la terre à un emplacement libre,
par exemple sur un conducteur externe.
Légende
Pos.
Désignation
L1
Conducteur externe 1
L2
Conducteur externe 2
L3
Conducteur externe 3
N
Conducteur neutre
PE
Conducteur de protection
•
Brancher la fiche réseau du poste hors tension dans la prise correspondante.
28
DANGER

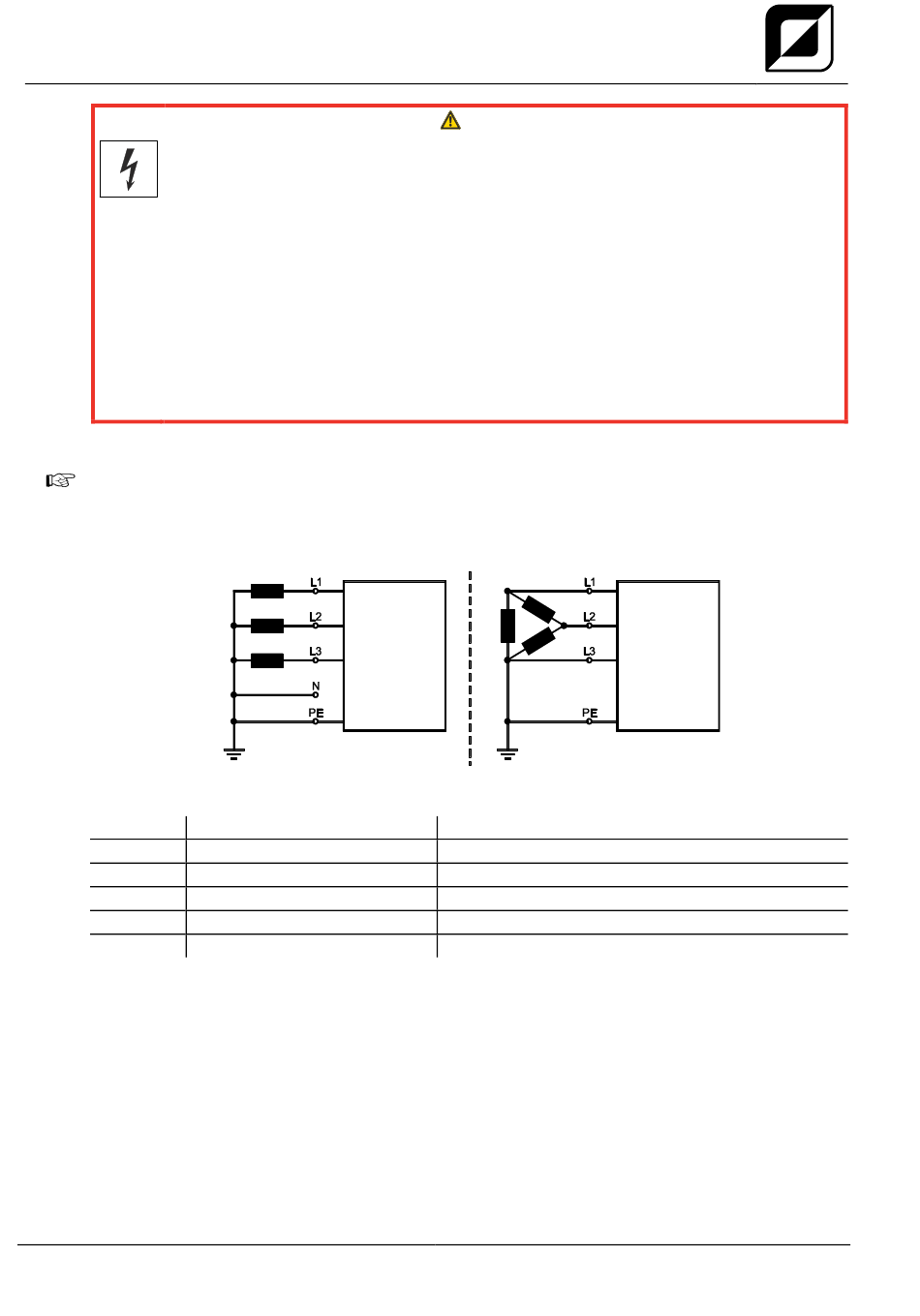

Illustration 5-6
Couleur distinctive
marron
noir
gris
bleu
vert-jaune
299-031100-TWD02
