7.2 - Mise en service
La mise en service ne peut avoir lieu que si toutes les phases d'essai ont donné un résultat positif (paragraphe 7.1).
La mise en service partielle ou dans des situations « provisoires » n'est pas autorisée.
01.
Réaliser et conserver (pendant au moins 10 ans) le dossier technique de l'automatisme qui devra comprendre les éléments suivants :
dessin global de l'automatisme, schéma des branchements électriques, analyse des risques et solutions adoptées, déclaration de
conformité du fabricant de tous les dispositifs utilisés (pour SPIN, utiliser la Déclaration CE de conformité en annexe) ; copie du manuel
d'utilisation et du plan de maintenance de l'automatisme.
02.
Fixer de manière permanente sur la porte de garage une étiquette ou une plaque indiquant les opérations à effectuer pour le déver-
rouillage et la manœuvre manuelle (utiliser les figures contenues dans les « Instructions et recommandations destinées à l'utilisateur de
l'opérateur « SPIN »).
03.

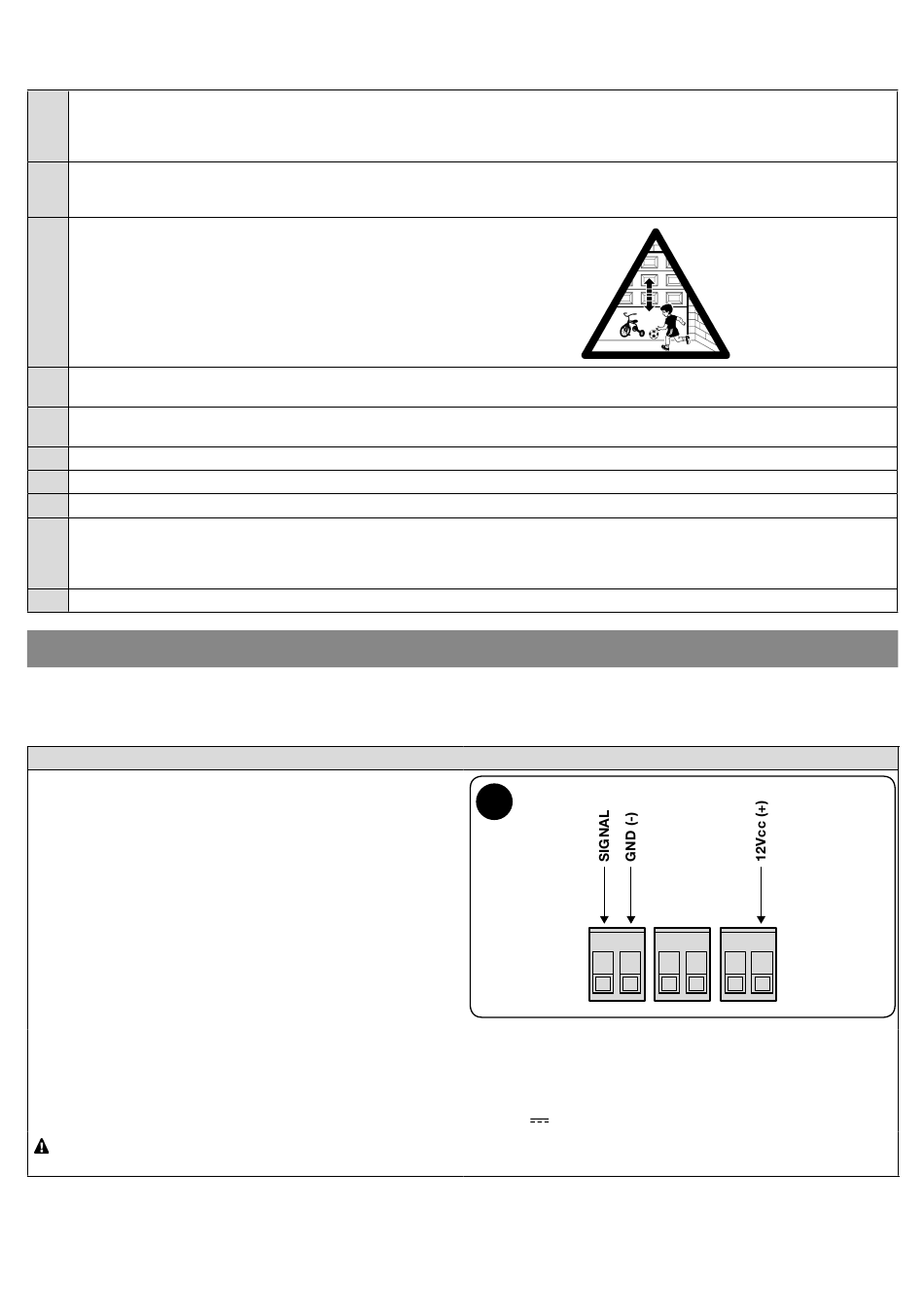

Fixer une étiquette ou une plaque de façon permanente sur le portail
avec l'image sur le côté (hauteur minimum 60 mm) :
04.
À l'aide du sélecteur à clé, de l'émetteur ou des touches de la logique de commande, effectuer des essais de fermeture et d'ouverture
de la porte de garage et vérifier que le mouvement correspond bien aux prévisions.
05.
Fixer sur la porte de garage une plaque indiquant au moins les données suivantes : type d'automatisme, nom et adresse du fabricant
(responsable de la mise en service), numéro de série, année de construction et label « CE ».
06.
Remplir et remettre au propriétaire la déclaration de conformité de l'automatisme.
07.
Remettre au propriétaire de l'automatisme le mode d'emploi (détachable).
08.
Élaborer et remettre le plan de maintenance au propriétaire de l'automatisme.
09.
Le réglage de la force est important pour la sécurité et doit être effectué très soigneusement par des personnes qualifiées. Important !
- Un réglage configuré sur des valeurs de force supérieures aux valeurs admises peut provoquer des blessures aux personnes et aux
animaux et endommager les choses. Régler la force sur la valeur minimale disponible de manière à permettre une détection rapide et
précise de tout éventuel obstacle.
10.
Avant la mise en service de l'automatisme, informer correctement par écrit le propriétaire sur les dangers et les risques résiduels.
8
INFORMATIONS COMPLÉMENTAIRES
8.1 - Ajouter ou supprimer des dispositifs
Il est possible d'ajouter ou d'enlever à tout moment des dispositifs à un automatisme avec SPIN. En particulier, différents types de dispositifs
comme l'indiquent les paragraphes suivants peuvent être connectés à « BLUEBUS » et à l'entrée « STOP ».
Entrée STOP
L'entrée Stop provoque l'arrêt immédiat de la manœuvre suivi d'une
brève inversion du mouvement. Il est possible de connecter à cette
entrée des dispositifs avec sortie à contact normalement ouvert
« NO », normalement fermé « NF » ou des dispositifs optiques (« Opto
Sensor »), ou de dispositifs avec sortie à résistance constante de 8,2
kΩ, comme par exemple les bords sensibles.
Durant la phase de reconnaissance, la logique de commande recon-
naît le type de dispositif connecté à l'entrée Stop et, durant l'utilisation
normale de l'automatisme, la logique de commande commande un
arrêt lorsqu'elle détecte une variation par rapport à l'état reconnu.
Comme pour BlueBUS, la logique de commande reconnaît le type
de dispositif connecté à l'entrée STOP durant la phase de reconnais-
sance (voir paragraphe 6.2). Ensuite un STOP est provoqué quand
une variation quelconque se vérifie par rapport à l'état reconnu.
En adoptant certaines solutions, on peut connecter à l'entrée STOP
plus d'un dispositif, même de type différent :
• Plusieurs dispositifs NO peuvent être connectés en parallèle entre eux sans aucune limite de quantité.
• Plusieurs dispositifs NF peuvent être connectés en parallèle entre eux sans aucune limite de quantité.
• En présence de plus de deux dispositifs, tous doivent être raccordés « en cascade » avec une seule résistance de terminaison de 8,2 kΩ.
• Il est possible de combiner NO et NF en mettant les deux contacts en parallèle, en prenant la précaution de mettre en série au contact NF
une résistance de 8,2 kΩ (cela donne aussi la possibilité de combiner 3 dispositifs : NO, NF et 8,2 kΩ). Pour connecter un dispositif optique,
suivre les indications de la figure 9. Le courant maximal utilisable sur la ligne 12 V
Attention ! - S'il faut garantir la catégorie de sécurité 3, conformément à la norme EN 13849-1, il ne faut utiliser que les dis-
positifs optiques (« Opto Sensor ») ou ceux avec une sortie constante de 8,2 KΩ.
24 – Français
9
STOP
est de 40 mA.
SbS
OPEN
