CONSIDÉRATIONS ÉLECTRIQUES
Alimentation
Transmetteurs 4–20 mA
L'alimentation continue doit fournir la puissance requise avec un taux
d'ondulation inférieur à 2 %. La charge résistive totale équivaut à la somme de la
résistance des fils de la boucle et de la résistance du contrôleur, de l'indicateur
et des pièces apparentées. Noter que la résistance des barrières de sécurité
intrinsèque doit être prise en compte le cas échéant. Voir la figure Figure 3-8 pour
les limitations de charge de l'alimentation.
REMARQUE
Si une alimentation unique sert à alimenter plus d'un transmetteur modèle
3095 MV à la fois, cette dernière et les circuits communs aux transmetteurs ne
doivent pas présenter une impédance supérieure à 20 Ω à 1 200 Hz.
Pour permettre les communications, disposer d'une résistance d'au moins 250 Ω
entre la pocket de communication et l'alimentation.

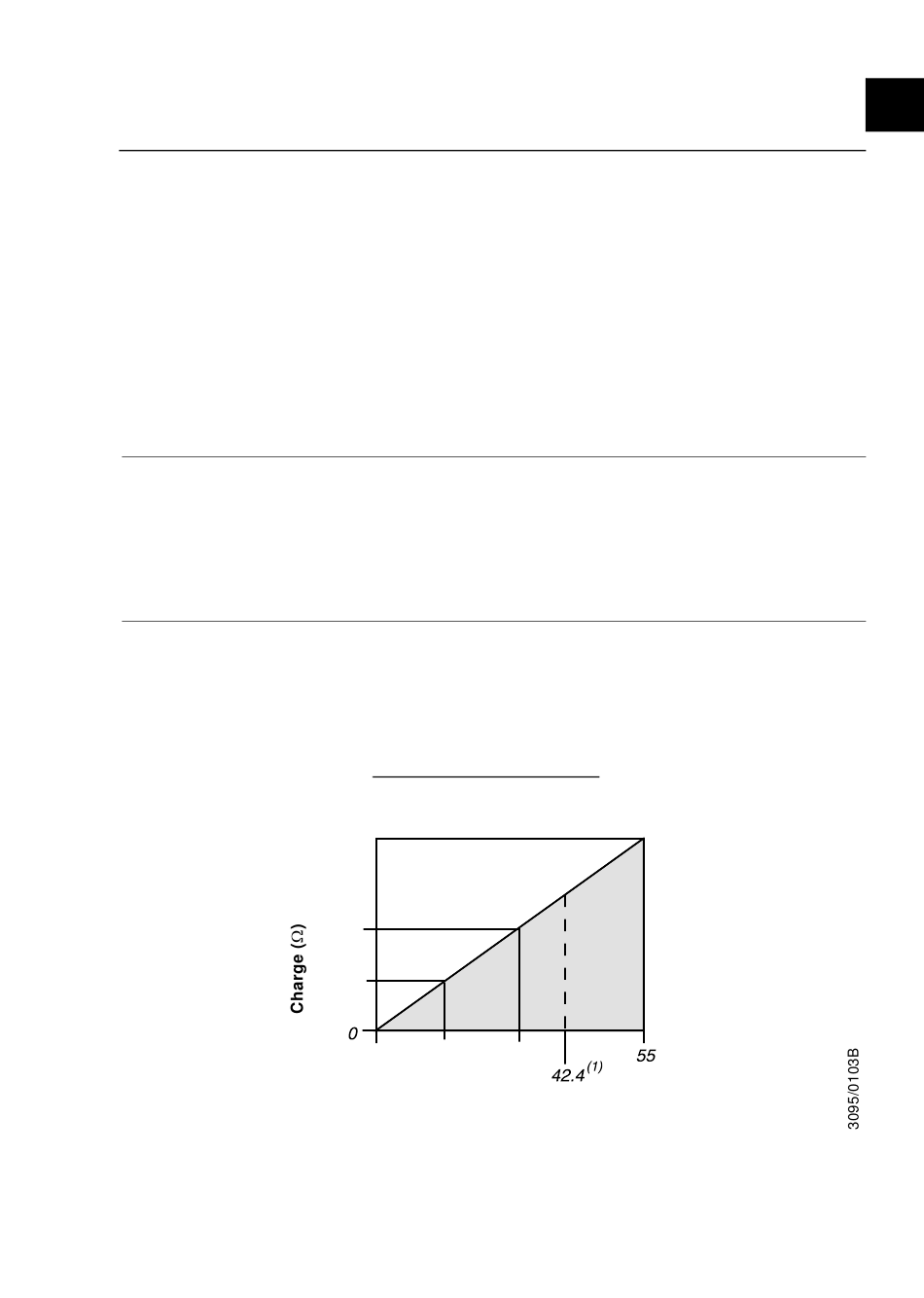

Figure 3-8. Caractéristiques de l'alimentation.
Le protocole de communication HART requiert une résistance à la boucle de 250 à
1 100 Ω, inclusivement. La résistance de boucle est fonction de la tension fournie par
l'alimentation externe, selon la formule ci-dessous :
Résistance de boucle maxi. = tension d'alimentation–11,0
(1) L'homologation CSA exige une tension d'alimentation ne dépassant pas
42,4 V continus.
