RAE/PAE Kc
– Manuel du régulateur

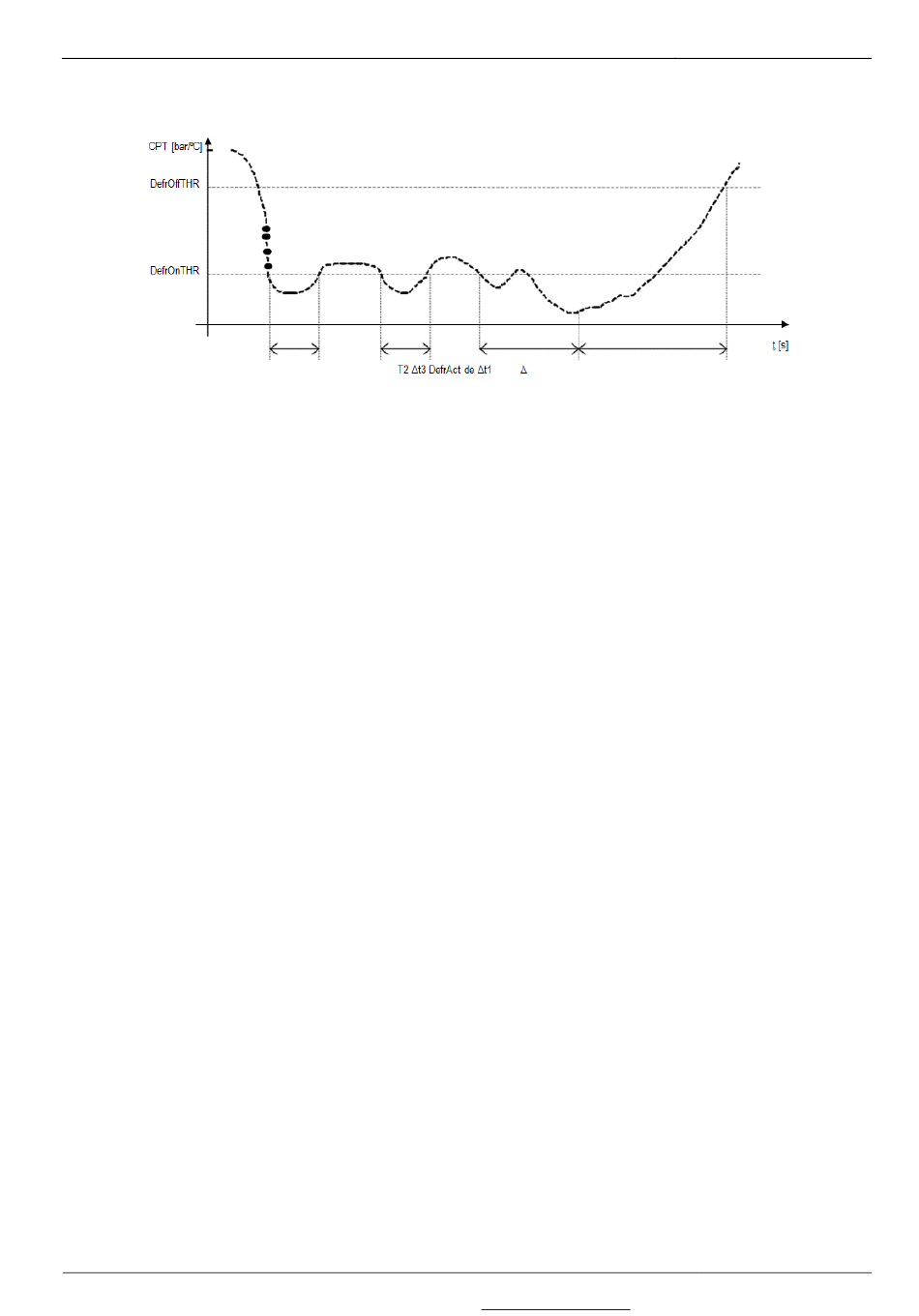

16.2 Dégivrage d'un circuit avec contrôle temps/température
DefrOffTHR seuil fin de dégivrage
DefrONTHR seuil démarrage de dégivrage
CPT Température/pression de condensation
∆t 1...3 durée de la température/pression dans la zone de dégivrage
DefrAct Activation de dégivrage
T Temps
Principe de fonctionnement
Si la température/pression d'une batterie demeure en-dessous du seuil de démarrage du dégivrage pendant un temps
cumulatif égal au délai de démarrage de dégivrage, le circuit en question commencera un cycle de dégivrage :
- Le/les compresseur(s) dans le circuit en question s'arrêtent pendant un certain temps
- le circuit frigorifique est inversé utilisant la vanne 4 voies après délai
- le ventilateur en question est arrêté (si les sondes de pression sont présentes, le ventilateur peut être activé à un
certain seuil pour empêcher le circuit d'atteindre l'alarme HP)
Le circuit quitte le cycle de dégivrage si la température/pression dépasse le seuil d'extrémité, ou après un temps
maximum, si le cycle de dégivrage dépasse le temps maximum.
16.3 Dégivrage d'un circuit avec contrôle de temps/pressostat
L'activation/désactivation du cycle de dégivrage dépend du statut du pressostat HP du le circuit.
À cet effet, l'entrée analogique employée pour mesurer la température de la batterie sera utilisée comme entrée digitale
pour la lecture du statut du pressostat. Un contact libre est exigé, qui, si ouvert, commence la procédure de dégivrage,
vice-versa si fermé.
Pour dégivrer par le pressostat la durée de la procédure est également liée par un seuil maximum, avec fin de dégivrage
après le temps maximum.
+--------------------+
|Defrost
|
|Start 00.0ßC |
|Stop 00.0ßC |
+--------------------+
+--------------------+
|Defrost
|
|Delay time 00000s|
|Maximum time 00000s|
+--------------------+
EMICON A.C. S.P.A.via A. Volta, 49 – 47014 Meldola (FC) – Italy
tel. (+39) 0543/495611 – fax. (+39) 0543/495612 – e-mail
Fig. 16,1 dégivrage
+--------------------+
Q1| |Defrost
| |Compressors force
|off when defrost
|begins/ends for 000s|
+--------------------+
+--------------------+
Q2| |Defrost
| |
|Reversing cycle
|delay
+--------------------+
Q3|
|
|
Q4|
|
|
000s|
emicon@emiconac.it
(rev. 1, 04/2013)
