Désactivation De La Fonction Freecooling; Vanne Freecooling "Marche/Arrêt - Emicon RAE Kc Mode D'emploi

(rev. 1, 04/2013)
Pendant le temps de bipass, le contrôle thermostatique des compresseurs réévalue la demande. Un seuil d'antigel est
également prévu, basé sur la valeur de la température de l'air extérieur, afin de protéger l'échangeur lors du
fonctionnement dans des environnements froids. Si la température d'air extérieur est inférieure à ce le seuil, la vanne qui
contrôle le flux de l'eau à l'intérieur de l'échangeur freecooling sera ouverte et la pompe de circulation principale sera mise
en marche (si hors fonction) pour pomper l'eau et pour éviter la formation de gel dans l'échangeur. Dans le cas d'une
vanne 0/10 V, le pourcentage d'ouverture dépendra du mode de fonctionnement de l'unité :
- avec l'unité OFF, la vanne s'ouvrira à 100% de sa capacité ;
- avec l'unité ON, la vanne s'ouvrira à 10% de capacité.
Dans le cas d'une vanne "Marche/Arrêt", la vanne s'ouvrira toujours à sa valeur maximale, indépendamment du mode
opérationnel d'unité.
Toutes les procédures d'antigel se terminent dès que la température de l'air extérieur dépasse une erreur fixe de 1.0ºC au-
dessus du seuil d'antigel.
18.3 Désactivation de la fonction freecooling
Il y a deux raisons principales à la fermeture de la vanne freecooling, la première selon la température extérieure, et la
deuxième selon la température désirée de contrôle. La vanne freecooling sera fermée si les conditions freecooling ne sont
plus présentes :
Temp Extérieur. > (temp de Freecooling. - (Delta de Freecooling) + 1.5ºC.
La vanne freecooling sera fermée si le thermostat freecooling est satisfait.
Le relevé de la sonde de température de l'eau située en sortie de l'évaporateur est contrôlé pour des raisons de sécurité.
Basé sur les seuils paramétrés, une pré-alarme d'antigel est contrôlée, qui active tous les dispositifs de post-chauffage et
désactive les dispositifs de freecooling, aussi bien qu'une alarme antigel qui arrête l'unité entièrement. D'autres dispositifs
de sécurité des systèmes, comme : alarme sérieuse à partir de l'entrée digitale, thermique de protection des pompes,
sonde de contrôle cassée, sonde de contrôle antigel cassée, alarme de pressostat débit d'eau et alarme de moniteur de
phase, entraînent l'arrêt complet de l'unité, et arrêtent par conséquent la fonction freecooling.
18.4 Vanne freecooling "MARCHE/ARRÊT"
Contrôle Proportionnel

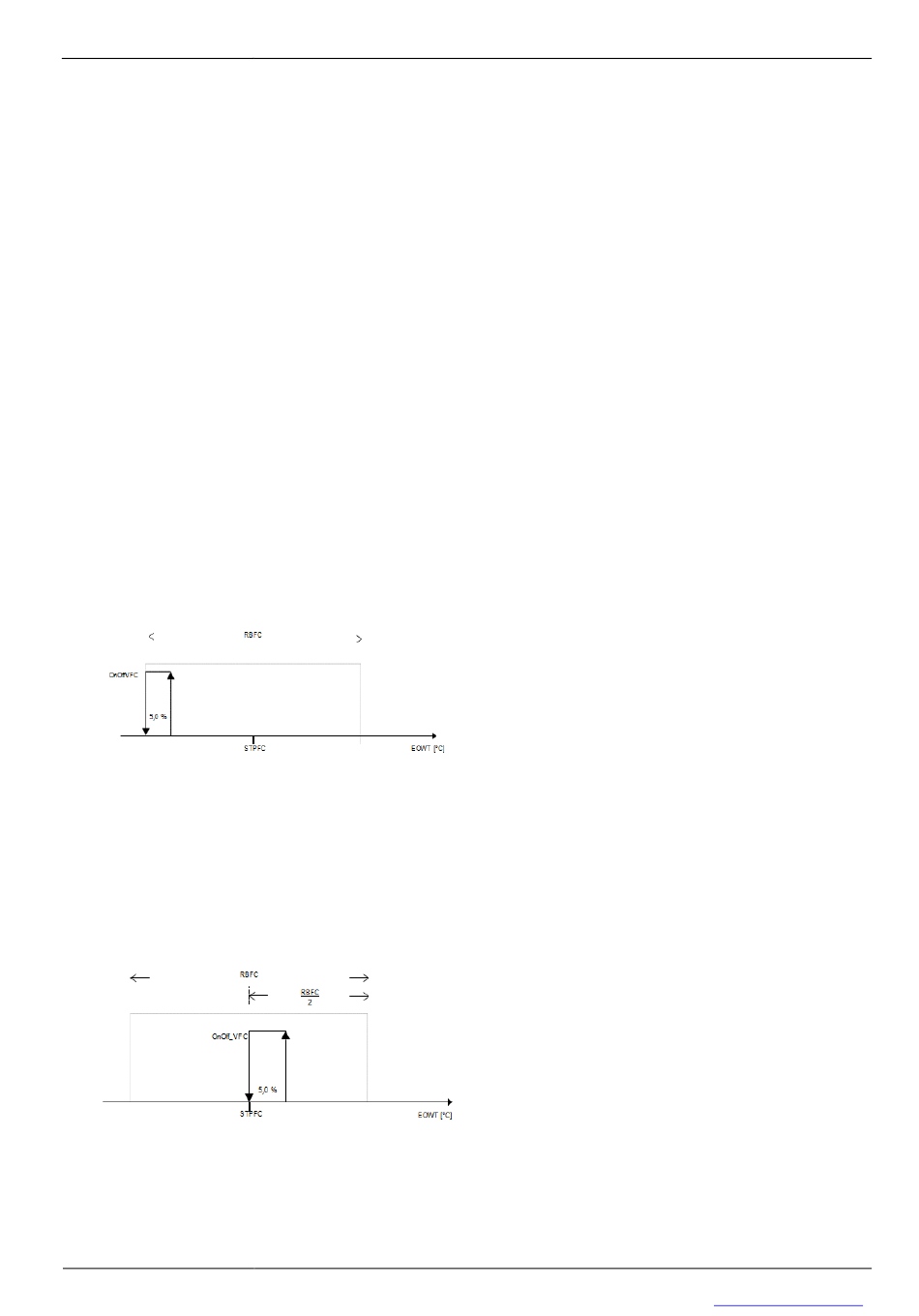

Fig. 18,4 vanne freecooling "MARCHE/ARRÊT" - contrôle proportionnel
Si les conditions de température autorisent le freecooling, la vanne freecooling "MARCHE/ARRÊT" est activée dès que la
température dépasse le seuil d'activation par une valeur de température égale à :
STPFC – RBFC/2 + 5.0 % RBFC
L'amplitude de l'étape est fixée à 5% du différentiel freecooling.
Contrôle Proportionnel + intégral
Fig. 18,5 vanne freecooling "MARCHE/ARRÊT" - proportionnelle + contrôle intégral
Si les conditions de température autorisent le freecooling, la vanne freecooling "MARCHE/ARRÊT" est activée dès que la
température dépasse le seuil d'activation par une valeur de température égale à :
STPFC + 5.0 % RBFC
Page 78
EMICON A.C. S.P.A.via A. Volta, 49 – 47014 Meldola (FC) – Italy
tel. (+39) 0543/495611 – fax. (+39) 0543/495612 – e-mail
RAE/PAE Kc
RBFC Bande de freecooling
STPFC Consigne de freecooling
EOWT température en sortie de l'évaporateur
onOff_VFC MARCHE/ARRÊT de la vanne
freecooling
RBFC Bande de freecooling
STPFC Consigne de freecooling
EOWT température en sortie de l'évaporateur
onOff_VFC MARCHE/ARRÊT de la vanne
freecooling
CF 1...3 Ventilateurs condenseur
– Manuel du régulateur
