3 Gestion du réseau local pLAN entre les cartes
Le réseau pLAN identifie une connexion physique entre les cartes (pCO1, pCO2, pCO3) et les terminaux externes.
pLAN = .CO Local Area Network. Le but de la connexion au réseau pLAN entre les cartes est d'échanger des variables,
selon la logique décidée par le programme, pour que les unités puissent fonctionner ensemble.
Les variables échangées entre les cartes sont établies par le programme, de même que la direction de l'échange, et pour
cette raison il n'y a aucun paramètre utilisateur ; la seule opération exigée par l'utilisateur comporte les connexions
électriques.

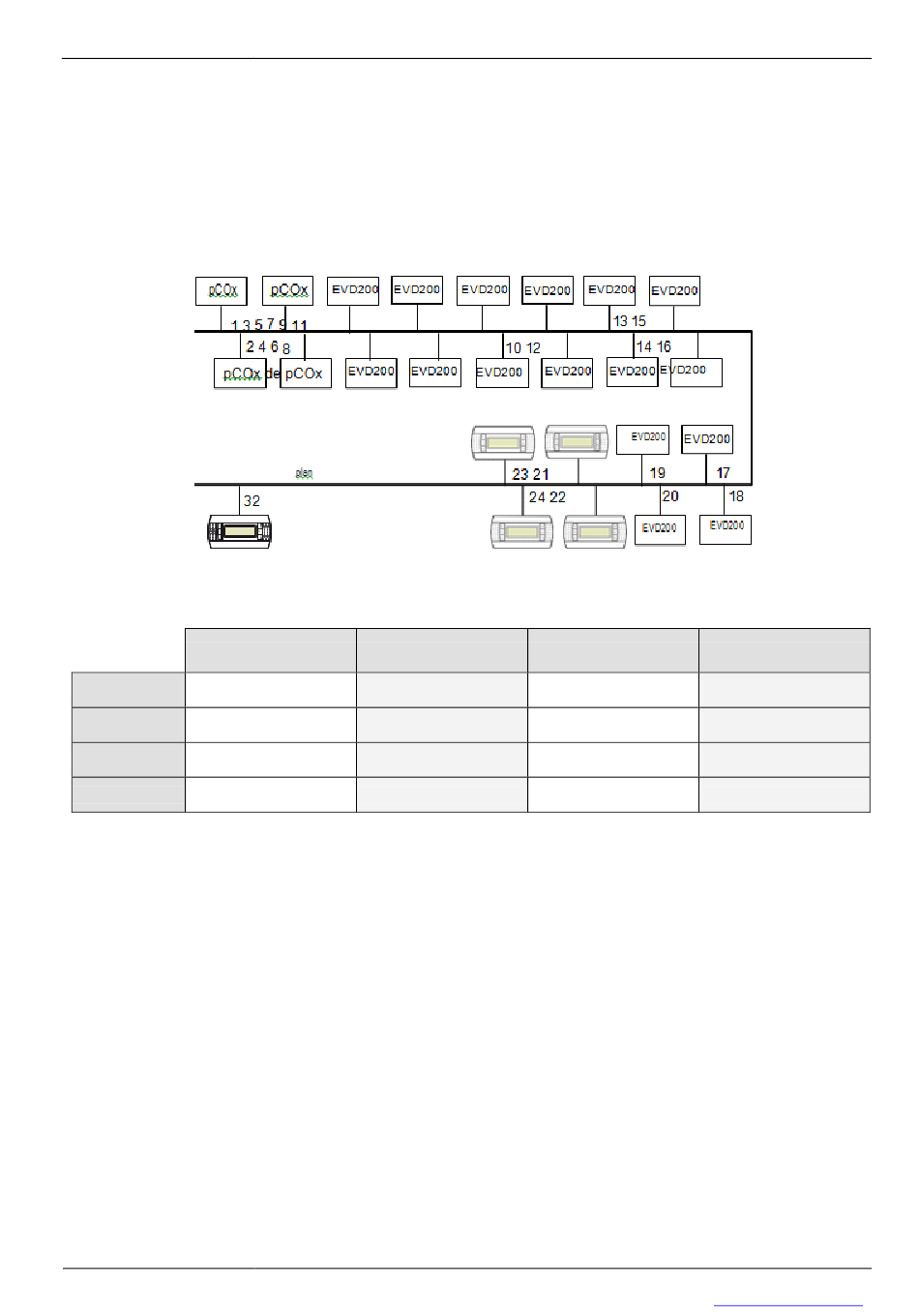

Ci-dessous un diagramme avec tous les composants connectés dans le pLAN :
L'écran principal M0 affiche l'adresse de la carte connectée dans le coin en bas à gauche. Le terminal avec l'adresse 32
peut afficher toutes les cartes sans avoir besoin des autres terminaux.
pCO
UNITÉ 1
1
UNITÉ 2
2
UNITÉ 3
3
UNITÉ 4
4
3.1 Comment assigner les adresses sur le pLAN
Les adresses de pLAN doivent être uniques et réglées selon le chiffre affiché ci-dessus. Il y a de différentes méthodes pour
assigner l'adresse de plan.
3.1.1 Terminal PGD0
Pour paramétrer l'adresse d'un terminal PGD (la valeur par défaut est 32), opérer comme suit :
1.
Mettre sous tension le terminal
2.
Appuyer sur UP + DOWN + ENTER jusqu'à ce que l'écran « display address setting » soit affiché
3.
Introduire l'adresse numérique de pLAN avec UP et DOWN et confirmer alors en appuyant sur ENTER
4.
L'écran « No link » sera affiché
5.
Si l'écran « No link » n'est pas affiché, appuyer sur UP + DOWN + ENTER de nouveau
6.
Une fois que l'écran « display address setting » est affiché, appuyer sur ENTER 3 fois
Quand l'écran de « adr Priv/shard » est affiché, paramétrer les valeurs correctes et les confirmez avec « YES ».
3.1.2 Paramétrer l'adresse sur le pCO1- pCO3
Description des opérations à effectuer pour paramétrer l'adresse pLAN sur le PCO1 et le pCO3 :
1.
Mettre le pCO* hors tension et connecter le terminal LCD / terminal PGD0 avec l'adresse pLAN « 0 ».
2.
Mettre le pCO* sous tension, en maintenant appuyés ALARM + UP jusqu'à ce qu'un écran apparaisse.
3.
Quand l'écran « pLAN address » est affiché, suivre les indications affichées, c'est à dire introduire le Nombre
Page 12
TERMINAL
21
22
23
24
