Receiver - Wall-Mounted Shutter Module
Ricordati di disinserire l'interruttore generale posto nel quadro elettrico.
Per collegare l'Interruttore a Parete.
Come collegare gli ingressi Fase
+ Neutro
L : corrisponde all'ingresso
Fase 230V - 50 Hz
N : corrisponde all'ingresso
Neutro 230V - 50Hz
Come collegare le uscite Fase + Neutro
N : Neutro
Come installare l'Interruttore a Parete.
Cassetto a parete: diametro 65mm, profondità 40mm.
1.Estrarre con cautela la copertura plastica dell'Interruttore a
Parete.
2.Cablare l'Interruttore a Parete nel cassetto a parete, quindi fissare
il ricevitore al cassetto a parete utilizzando le viti fornite.
Ricordati di reinserire l'interruttore generale posto nel quadro elet-
trico, prima di iniziare la programmazione.
Apprendimento di un indirizzo sull'Interruttore
a Parete (comando a indirizzo unico)
Un indirizzo è costituito da HOUSE code e UNIT code, si prega fare
riferimento al manuale del trasmettitore per impostare in modo
corretto il codice che il ricevitore deve apprendere.
La seguente procedura consiste nell'apprendimento di un indirizzo
(o anche più di uno) dal trasmettitore al ricevitore RMV.
July 2009
: LIVE UP uscita al Motore
Non collegare C : solo per bassa tensione
: LIVE DOWN uscita al Motore
Blocco Connettori

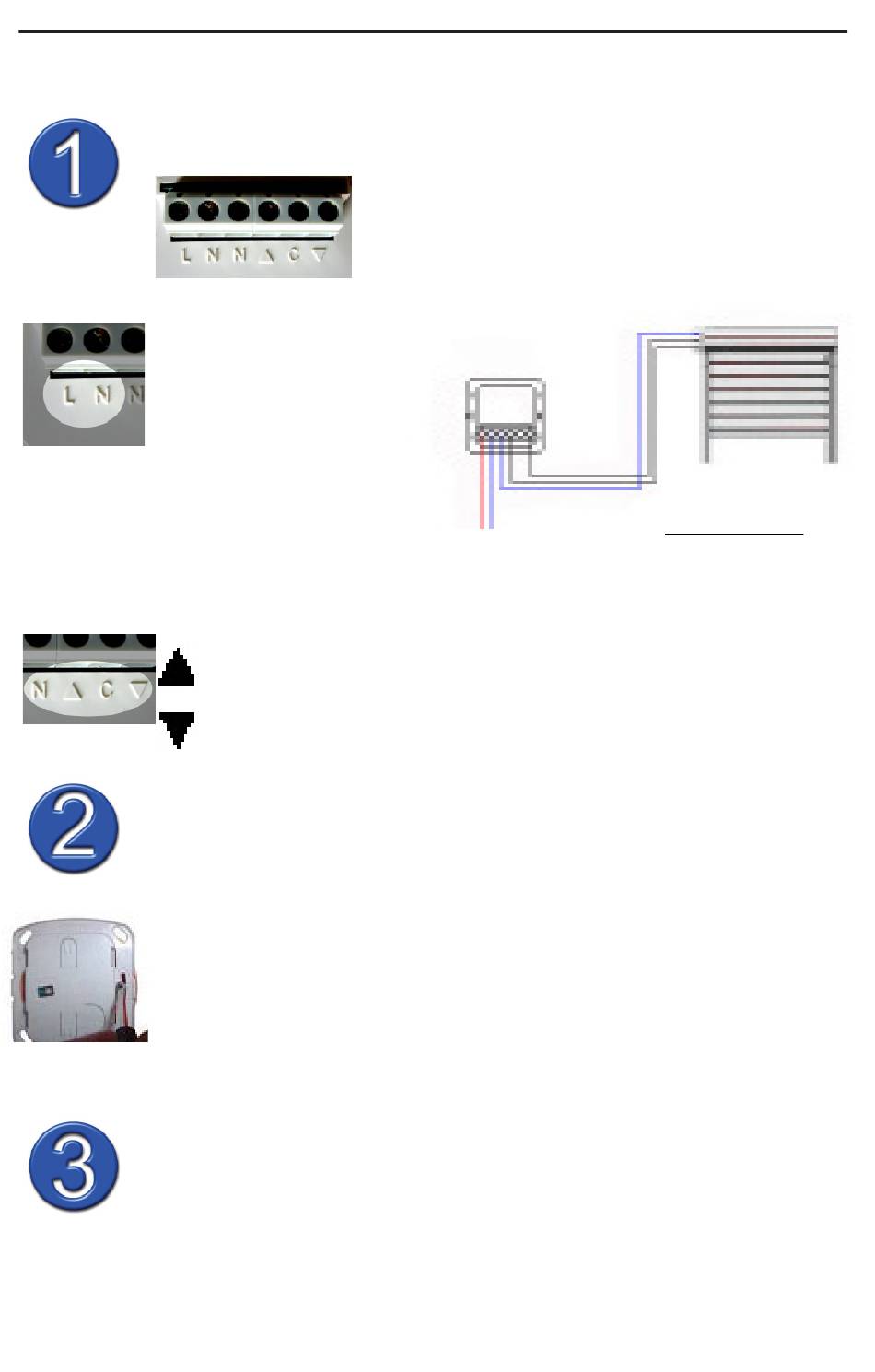

Collegare tutti i fili come indicato (vedi
diagramma 1 di collegamento)
F
N
page 27
Ref : RMV
Diagramma 1
RMV
