Receiver - Wall-Mounted Shutter Module
Tenga en cuenta que debe cortar la corriente en el panel eléctrico.
Para conectar el interruptor interno.
Cómo conectar las entradas actriva + neutral
L: entrada activa 230V – 50 Hz
N: entrada neutral 230V – 50Hz
Cableado de salidas
activa + neutral
N: Neutral
Cómo instalar el interruptor de pared.
Caja de pared: diá. 65 mm, profundidad 40 mm
1. Saque cuidadosamente el panel del interruptor de pared.
2. Cablee el interruptor de pared en la caja de pared, y fije el receptor
junto con los tornillos incluidos a la caja de pared.
Observe que la corriente del panel eléctrico debe activarse antes de
comenzar a programar.
Para memorizar una dirección en el interruptor
de pared (control direccionable exclusivo)
Una dirección se compone de un código CASA y un código
UNIDAD; consulte el manual del transmisor para fijar
correctamente el código que debe ser memorizado por el receptor.
El procedimiento siguiente consiste en memorizar una (o incluso
más de una) dirección del transmisor en el receptor RMV.
July 2009
: Salida ACTIVA ARRIBA
a motorización
No conecte nunca C:
sólo para bajo voltaje
: Salida ACTIVA ABAJO a motorización
Bloque de conexión
Conecte todos los cables como se indica
(consulte el diagrama de cableado 1)
Ph
N
page 21
Ref : RMV

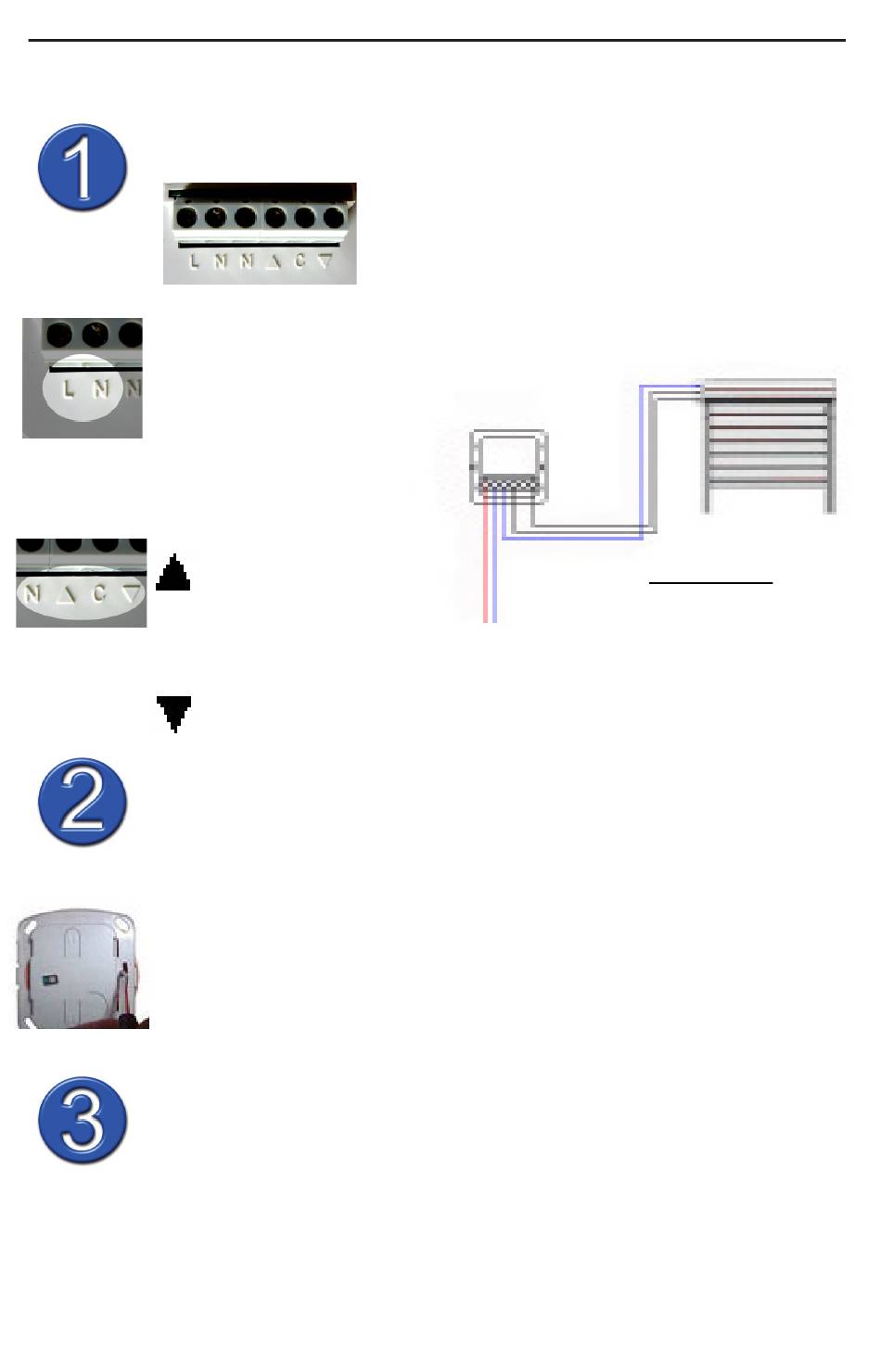

Schematic 1
RMV
