Receiver - Wall-Mounted Shutter Module

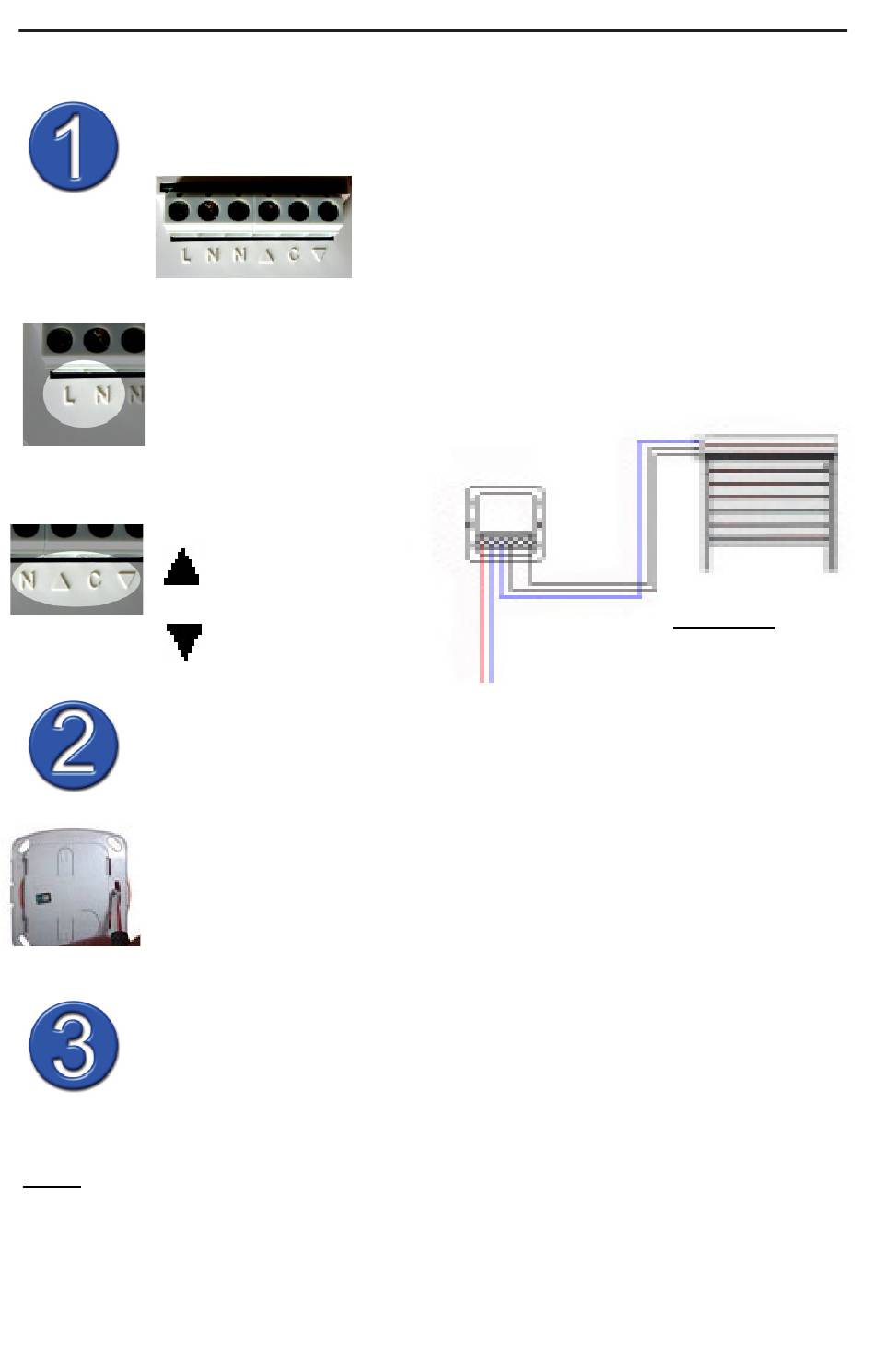

COUPER le courant au disjoncteur Principal.
Cabler l'Inter Mural Encastrable.
Câblage pour l'alimentation générale
L : correspond à Phase d'alimentation 230V - 50 Hz
N : correspond au Neutre de l'alimentation 230V - 50Hz
Câblage du circuit à piloter
N : correspond au
neutre du circuit
Fixer l'Inter Mural Encastrable.
Boîte d'encastrement: 65mm de diamètre et 40mm de
profondeur
1.Enlever le cache/décor de l'Inter Mural.
2.Fixer l'Inter Mural dans la boîte d'encastrement à l'aide de vis.
Ré-enclencher le disjoncteur principal.
Initialiser une voie sur l'Inter Mural
Encastrable.
La procédure d'initialisation consiste à faire reconnaître une ou
plusieurs voies sur l'Inter Mural en provenance d'une commande.
NOTA :
- Il peux mémoriser jusqu'à 32 voies en mode X10 ou 16 voies en mode
Sécurisé ebode.
- Lors de la première mise sous tension l'inter Mural est en mode X10.
- Il est répétiteur et convertisseur d'ordre en provenance d'une commande sans
fil vers tous les récepteurs hors de portée radio fréquence.
July 2009
: Phase de MONTEE
C : (ne pas connecter)
: Phase de DESCENTE
BORNIER
Connecter les câbles au bornier comme
indiqué (voir schéma 1)
Ph N
page 18
Ref : RMV
Schéma 1
