Receiver - Wall-Mounted Shutter Module
Vänligen tänk på att slå av strömtillförseln på den
elektriska panelen.
För att ansluta till eluttag i väggen
Hur du ansluter Levande + Neutral ingång
L : står för levande ingång 230V - 50 Hz
N : står för neutral ingång 230V - 50Hz
Anslut till Levande +
Neutral utgångar
N : Nul
Anslut aldrig C : endast för lågspänning
Hur jag installera väggmonteringsreglage.
Väggisättningslåda : dia. 65mm, 40mm djup
1. Ta försiktigt av pedalen från väggreglaget.
2. Anslut vägguttaget inom isättningslådan, fäst sedan mottagaren
med de medföljande skruvarna mot lådan.
Vänligen notera att strömtillförseln på den elektriska panelen
ska slås på ingen innan du påbörjar programmering.
För att lära in en adress till väggreglaget (unik
adresskontroll)
En adress består av en Huskod och en Enhetskod. Vänligen se
manualen till sändaren för att ställa in en adress som mottagaren
lär sig. Följande procedur är för att lära en (eller till och med fler
än en) adress från sändare till RMV mottagaren.
July 2009

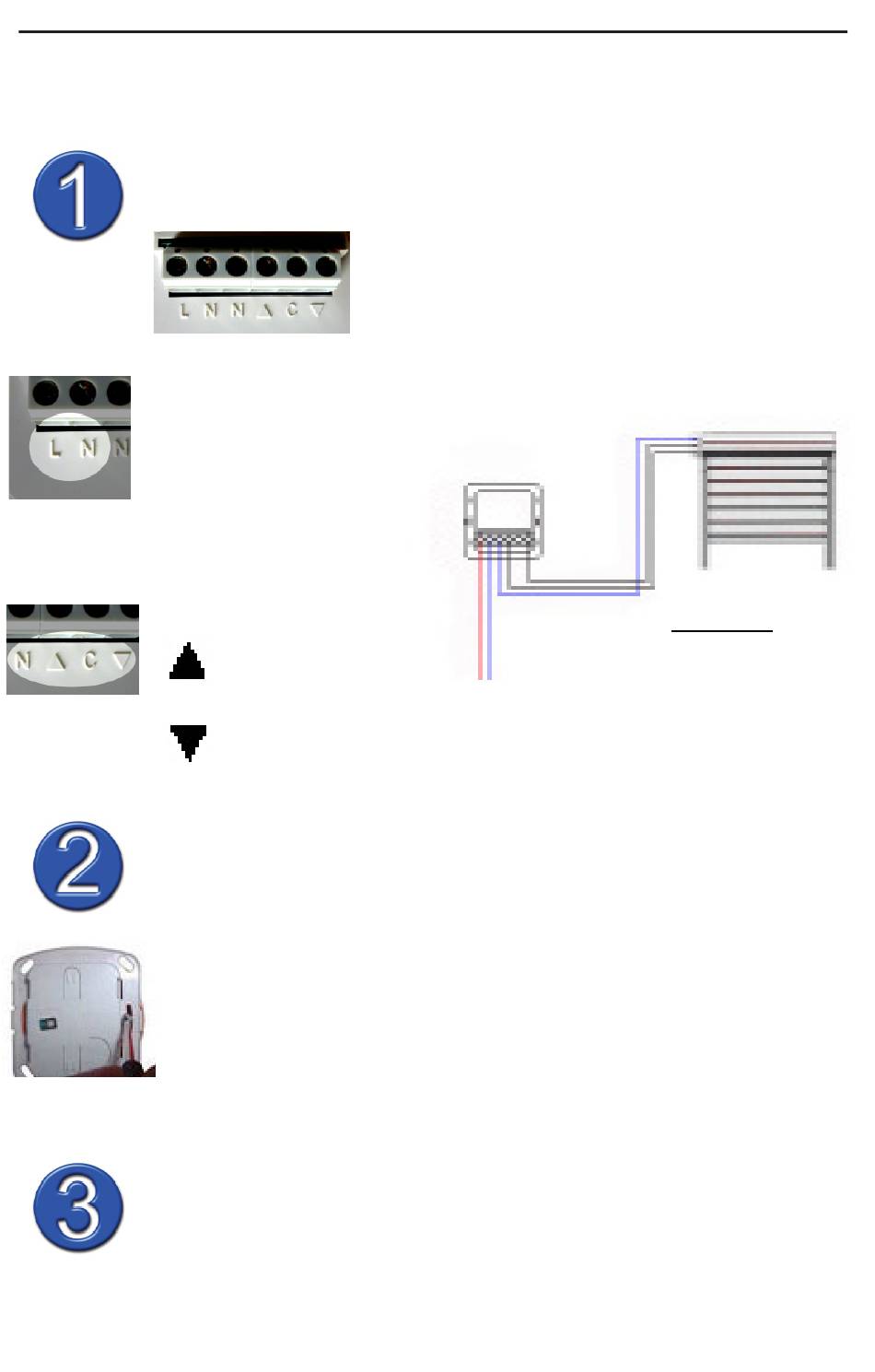

Anslutningsblock
Anslut alla kablar så som indikeras
(se kabeldiagram 1)
LEVANDE UPP utgång
för motorisering
LEVANDE NER utgång
för motorisering
Ph N
page 15
Ref : RMV
Schema 1
RMV
