Divar | Guide d'installation | Configuration matérielle
Montage en rack
Il est possible de monter l'appareil Divar sur un rack 19 pouces. Un kit de
montage en rack est fourni avec l'unité et comprend:
•
des oreilles de montage en rack gauche et droite
•
quatre vis Torx avec rondelles d'arrêt intégrées
•
un tournevis Torx.
Montage
1. Retirez les quatre vis Torx (deux de chaque côté) situées près du panneau
avant sur les côtés gauche et droit du logement.

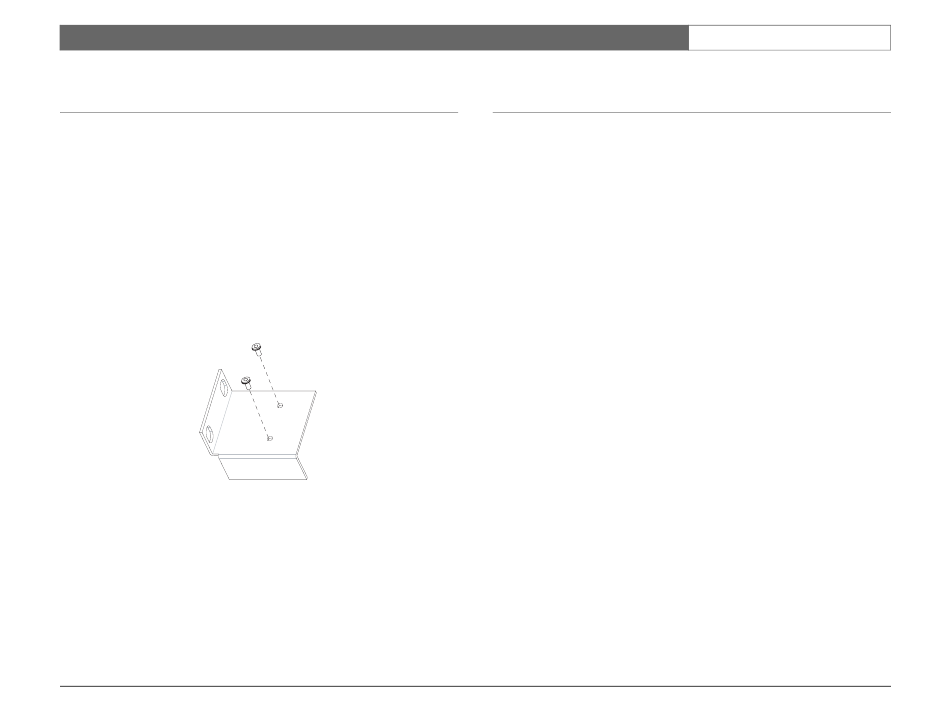

2. Fixez les oreilles de montage sur chaque côté en vous assurant que le butoir
se trouve sous l'unité. Utilisez les quatre vis
puis serrez fortement.
3. Installez l'unité sur le rack à l'aide du matériel fourni par le fabricant du rack.
Lorsque vous installez l'ensemble dans le rack, prenez soin de ne pas restreindre
le flux d'air autour des trous d'aération situés sur les panneaux latéraux ou de ne
pas dépasser la température de fonctionnement recommandée.
Bosch Security Systems
Torx
avec leurs rondelles d'arrêt
Connexions de la caméra
Connectez les caméras à l'unité à l'aide des câbles coaxiaux vidéo 75 ohms avec
connecteurs BNC. Chaque caméra dispose de deux connecteurs BNC. Chaque
connecteur peut recevoir un signal caméra. Ce signal est en boucle (connecté
directement) sur l'autre connecteur afin que vous puissiez envoyer le signal de la
caméra vers un autre appareil. Les connecteurs d'entrée de la caméra s'arrêtent
automatiquement afin que vous n'ayez pas à ajouter un terminateur sur le
connecteur de sortie si aucun matériel supplémentaire n'est connecté.
Si le signal de la caméra est en boucle sur l'appareil supplémentaire, assurez-
vous que l'extrémité de la ligne vidéo se termine par un raccordement 75 ohms.
L'appareil Divar se configure automatiquement en tant qu'unité PAL ou NTSC.
L'unité détermine la norme en détectant le format du signal de la première
caméra connectée (le numéro de caméra saisi le plus faible).
Les caméras compatibles Bilinx peuvent être branchées directement sur les
connecteurs BNC, à condition que la version du Divar prenne en charge le
standard de communication Bilinx.
Si les caméras Bilinx sont reliées en boucle à plusieurs Divar, la commande
Bilinx ne peut être activée que sur un seul Divar.
Spécification
Signal d'entrée :
Vidéo composite 1 Vpp, 75 ohms
Protocole de contrôle Bilinx intégré (Divar Bilinx
uniquement).
Norme pour la couleur :
PAL/NTSC, détection automatique.
Contrôle de gain :
Contrôle de gain automatique ou manuel pour chaque
entrée vidéo.
Type de connecteur :
BNC en boucle à arrêt automatique.
FR | 4-2
