- Page 1 VIDEOJET multi 4000 VJM-4016 Guide d'installation...
-
Page 3: Table Des Matières
VIDEOJET multi 4000 Table des matières | fr Table des matières Sécurité Risque d'électrocution Installation et utilisation Maintenance et réparation Informations essentielles À propos de ce manuel Conventions adoptées dans ce manuel Utilisation prévue Directives européennes Plaque signalétique Présentation du système... - Page 4 | Table des matières VIDEOJET multi 4000 Caractéristiques techniques 10.1 Caractéristiques électriques 10.2 Caractéristiques mécaniques 10.3 Conditions ambiantes 10.4 Normes 2014.02 | V1 | F.01U.298.750 Guide d'installation Bosch Sicherheitssysteme GmbH...
-
Page 5: Sécurité
S'il n'est pas possible de garantir un fonctionnement sécurisé de l'appareil, retirez-le du service et rangez-le en lieu sûr afin d'en empêcher toute utilisation non autorisée. Le cas échéant, faites vérifier l'appareil par Bosch Security Systems. Un fonctionnement sûr ne peut pas être garanti dans les cas suivants : –... -
Page 6: Maintenance Et Réparation
| Sécurité VIDEOJET multi 4000 Maintenance et réparation – N'ouvrez jamais le boîtier de l'appareil. L'appareil ne contient aucun composant susceptible d'être réparé par l'utilisateur. – Veillez à ce que toutes les tâches de maintenance ou de réparation soient confiées à du personnel qualifié... -
Page 7: Informations Essentielles

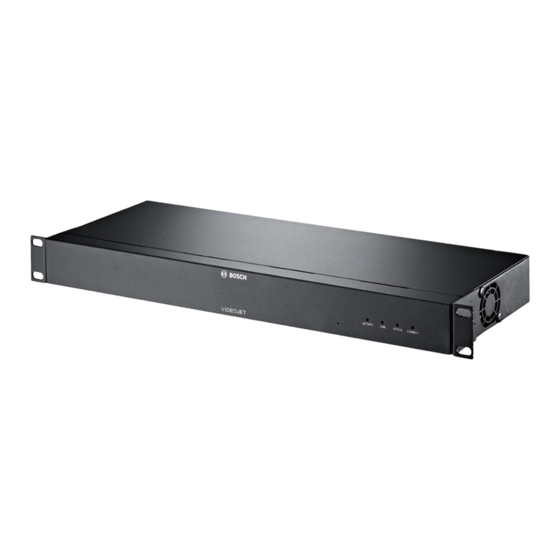

Utilisation prévue L'encodeur VIDEOJET multi 4000 transfère des signaux vidéo, audio et de commande via des réseaux de données (réseau local Ethernet, Internet). L'appareil est destiné à être utilisé avec des systèmes de vidéosurveillance (CCTV). L'intégration de capteurs d'alarme externes permet de déclencher automatiquement différentes fonctions. -
Page 8: Plaque Signalétique
| Informations essentielles VIDEOJET multi 4000 Plaque signalétique L'identification exacte de l'appareil est rendue possible par la plaque signalétique indiquant le nom du modèle et son numéro de série au bas du caisson. Veuillez noter ces informations avant l'installation afin de les avoir à disposition en cas de questions ou pour commander des pièces de rechange. -
Page 9: Présentation Du Système
Présentation des fonctions Encodeur vidéo L'encodeur VIDEOJET multi 4000 est un serveur vidéo compact pour 16 sources vidéo connectées. Sa fonction principale est d'encoder la vidéo, le son et les données de commande à transmettre sur un réseau IP. Avec son format d'encodage H.264, cet appareil est la solution idéale pour rendre les caméras de vidéosurveillance analogiques compatibles avec un... - Page 10 Affichage Vous pouvez afficher les vidéos de l'encodeur sur un PC via un navigateur Web, dans Bosch Video Management System ou dans tout autre système de gestion vidéo. En acheminant la vidéo IP vers un dispositif VIDEOJET decoder haute performance ou vers Monitor Wall, vous...
- Page 11 VIDEOJET multi 4000 Présentation du système | fr Les périphériques conformes à la norme ONVIF sont capables d'échanger en temps réel des informations vidéo, audio, des métadonnées et des informations de commande et permettent qu'elles soient automatiquement détectées et connectées aux applications réseau telles que les systèmes de gestion vidéo.
- Page 12 | Présentation du système VIDEOJET multi 4000 Résumé L'encodeur VIDEOJET multi 4000 intègre les fonctions principales suivantes : – Transmission de signaux vidéo et audio et de données sur des réseaux de données IP – Fonction de Dual Streaming permettant un encodage simultané avec deux profils définissables séparément...
-
Page 13: Connexions, Commandes Et Affichages
VIDEOJET multi 4000 Présentation du système | fr Connexions, commandes et affichages 3.4.1 Vue avant Bouton de réinitialisation pour la restauration des paramètres par défaut LED ACTIVITY clignote pendant la transmission de données LED LINK s'allume lorsque l'appareil est connecté au réseau LED STATUS s'allume au démarrage... -
Page 14: Vue Arrière
| Présentation du système VIDEOJET multi 4000 3.4.2 Vue arrière Entrées vidéo VIDEO IN 1 à VIDEO IN 16 prise BNC pour le raccordement d'une source vidéo Prise RJ45 ETH pour le raccordement à un réseau local Ethernet (LAN), 10/100/1000 Mbit Base-T Connexion audio (mono) AUDIO IN Prise stéréo 3,5 mm d'entrée audio pour connecter deux sources audio... -
Page 15: Installation
VIDEOJET multi 4000 Installation | fr Installation Tâches préparatoires L'encodeur VIDEOJET multi 4000 est conçu pour être installé dans une baie. Avec le matériel fourni, l'installation sur un rack de 19" est un jeu d'enfant. Respectez les conditions d'installation suivantes : –... - Page 16 | Installation VIDEOJET multi 4000 2014.02 | V1 | F.01U.298.750 Guide d'installation Bosch Sicherheitssysteme GmbH...
-
Page 17: Connexion
Connexion | fr Connexion Connexion de caméras Vous pouvez connecter jusqu'à 16 sources vidéo à l'encodeur VIDEOJET multi 4000. Toute caméra ou autre source vidéo capable de produire un signal PAL ou NTSC standard peut convenir. Raccordez chacune des caméras ou autres sources vidéo aux prises BNC VIDEO IN 1 à... -
Page 18: Établissement De La Connexion Réseau
| Connexion VIDEOJET multi 4000 Établissement de la connexion réseau Vous pouvez raccorder l'appareil à un réseau 10/100/1000 Base-T au moyen d'un câble UTP standard de catégorie 5 à connecteurs RJ45. Connectez l'appareil au réseau via la prise ETH. -
Page 19: Connexion Audio
VIDEOJET multi 4000 Connexion | fr Connexion audio L'appareil est équipé de deux ports audio pour les signaux de ligne audio. La transmission des signaux audio est bidirectionnelle et synchronisée avec les signaux vidéo. Les indications suivantes doivent être respectées dans tous les cas. -
Page 20: Connexion D'entrées D'alarme Et De Sorties Relais
| Connexion VIDEOJET multi 4000 Connexion d'entrées d'alarme et de sorties relais Remarque! Pour le raccordement correct des entrées d'alarme et des sorties de relais, tenez compte des indications figurant sur l'unité. Entrées d'alarme L'appareil dispose de 4 entrées d'alarme sur le bornier. Les entrées d'alarme permettent de raccorder l'appareil à... -
Page 21: Création D'une Connexion En Série
L'interface de données bidirectionnelle permet de commander les appareils reliés à l'encodeur VIDEOJET multi 4000, par exemple une caméra mobile à objectif motorisé. La connexion prend en charge les normes de transmission RS-232, RS-422 et RS-485. La transmission de données transparentes requiert une connexion vidéo. -
Page 22: Mise Sous Tension/Mise Hors Tension
| Connexion VIDEOJET multi 4000 Mise sous tension/Mise hors tension En fonction du produit commandé, l'unité est fournie avec ou sans un cordon d'alimentation. Remarque! Utilisez uniquement le cordon d'alimentation approprié. Le cas échéant, utilisez l'équipement nécessaire pour obtenir un courant exempt de perturbations telles que surtensions, transitoires ou chutes de tension. -
Page 23: Configuration
Configuration avec Video Client Pour obtenir la version actuelle de notre logiciel de gestion Video Client, accédez à votre catalogue de produits Bosch sur Internet. Ce programme vous permet de configurer et de déployer le dispositif facilement et rapidement sur le réseau. - Page 24 | Configuration VIDEOJET multi 4000 Paramètres supplémentaires Vous pouvez contrôler et définir des paramètres supplémentaires à l'aide de l'application Configuration Manager dans Video Client. Pour plus d'informations, reportez-vous à la documentation fournie avec ces applications. Veuillez noter que la fonction audio n'est pas activée par défaut. Pour utiliser les connexions audio, activez le paramètre correspondant lors de la configuration de l'appareil.
-
Page 25: Dépannage
Contact Si vous ne parvenez pas à résoudre un problème, contactez le fournisseur ou l'intégrateur système ou adressez-vous directement au service client Bosch Security Systems. Les tableaux suivants permettent d'identifier les causes de dysfonctionnement et de les corriger dans la mesure du possible. -
Page 26: Dysfonctionnements Des Connexions Iscsi
| Dépannage VIDEOJET multi 4000 Dysfonctionnement Causes possibles Solution recommandée Impossible de Le raccordement des câbles Vérifiez tous les raccordements commander les caméras entre l'interface série et le des câbles ainsi que les fiches ou d'autres dispositifs. dispositif connecté n'est pas et prises. -
Page 27: Charge Du Processeur
VIDEOJET multi 4000 Dépannage | fr LED LINK S'allume : Connexion réseau établie. LED STATUS S'allume : Démarrage en cours. Clignote : Défaillance de l'appareil (suite à un échec de chargement du firmware, par exemple). LED CONNECT S'allume : L'appareil est sous tension et le démarrage a été effectué. -
Page 28: Propriété Intellectuelle
| Dépannage VIDEOJET multi 4000 Interface série d'affectation des broches L'interface série permet le transfert des données transparentes, le pilotage des dispositifs connectés ou l'utilisation de l'appareil à partir d'un programme terminal. L'interface série prend en charge les normes de transmission RS-232, RS-422 et RS-485. Le mode utilisé... - Page 29 VIDEOJET multi 4000 Dépannage | fr Audio AAC audio technology licensed by Fraunhofer IIS (http://www.iis.fraunhofer.de/amm/). Bosch Sicherheitssysteme GmbH Guide d'installation 2014.02 | V1 | F.01U.298.750...
-
Page 30: Maintenance
| Maintenance VIDEOJET multi 4000 Maintenance Mises à jour Les mises à jour de firmware sont effectuées par le biais de notre logiciel Video Client ou des autres systèmes de gestion utilisés. Reportez-vous à la documentation appropriée. Réinitialisation Le bouton de réinitialisation permet de rétablir les paramètres par défaut de l'appareil. Ceux- ci annulent toutes les modifications apportées à... -
Page 31: Mise Hors Service
Ce guide d'installation doit toujours accompagner le VIDEOJET multi 4000. Mise au rebut Votre produit Bosch est conçu et fabriqué à partir de matériaux et composants de haute qualité qui peuvent être recyclés et réutilisés. Ce symbole désigne un équipement électrique et électronique qui, arrivé en fin de vie, doit être mis au rebut séparément des déchets ménagers. -
Page 32: Caractéristiques Techniques
| Caractéristiques techniques VIDEOJET multi 4000 Caractéristiques techniques 10.1 Caractéristiques électriques Tension d'entrée 100jusqu'à 240 V AC, 47 à 63 Hz Courant d'entrée 0,32 à 0,15 A Consommation 23W max. Connecteurs IEC 320 C14 10.2 Caractéristiques mécaniques Dimensions (H × l × P) 44×... - Page 33 VIDEOJET multi 4000 Caractéristiques techniques | fr Connexions Minimum 16 monodiffusion/multidiffusion simultanées Résolutions d'image 4CIF 704 à 576/480 (PAL/NTSC) Structure GOP I, IP Retard total 260 ms (standard) Double diffusion Performances et cadence d'images maximales sur les deux flux pour chaque canal d'entrée vidéo Cadence d'images 1 à...
- Page 34 | Index VIDEOJET multi 4000 Index Adresse IP Maintenance, 6, 30 Par défaut, 23 Adresse IP par défaut, 23 Normes de transmission, 21, 28 Affectation des broches, 28 Numéro de série, 8 Alarme, 14 Par défaut Caméra mini-dôme, 21 Adresse IP, 23 Caméras, 17...
