La modifica delle impostazioni dell'interruttore
è riservata al personale specializzato.
1
NORMALE
TIMEOUT
Potenza ottica
134 secondi
Impostazione
Impostazione
di fabbrica
di fabbrica
In basso
1 2
TIMEOUT
BASSA
33 secondi
Potenza ottica
(50%)
Togliere il coperchio per accedere all'interruttore.

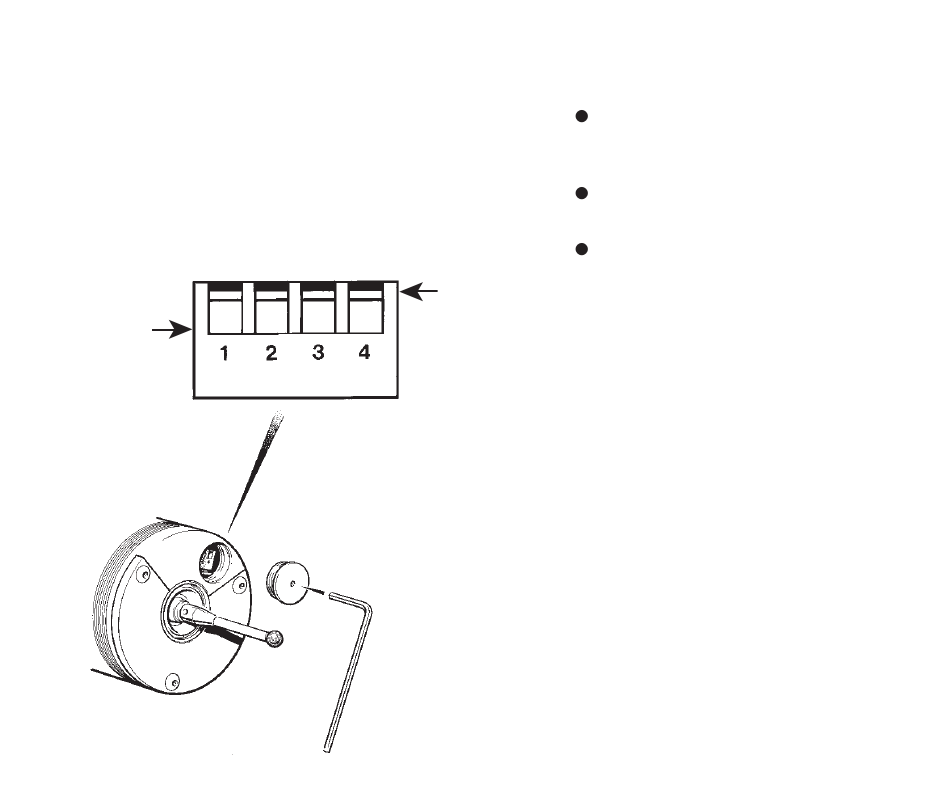

REGOLAZIONE DELL'INTERRUTTORE MP12
2
3
MODALITÀ
Optical on
Timer off
Impostazione
di fabbrica
3
MODALITÀ
Optical on POTENZIAMENTO
Optical off
Coperchio
dell'interruttore
Chiave a
brugola 2,5 mm
APPENDICE 5
4
CIRCUITO DI
POTENZIAMENTO
DI SCATTO
DISINSERITO
Impostazione
di fabbrica
In alto
4
CIRCUITO DI
DI SCATTO
INSERITO
AVVERTENZA
Mantenere la massima pulizia dei
componenti – evitare l'ingresso
nella sonda di impurità.
Per effettuare la regolazione, non
usare mai la punta di una matita.
Effettuando la regolazione,
evitare di toccare i componenti
elettronici.
CIRCUITO DI POTENZIAMENTO DI
SCATTO
Se la sonda è soggetta a vibrazioni e
urti elevati si possono avere delle
letture spurie. Il circuito di
potenziamento di scatto serve proprio
ad aumentare la resistenza a tali
anomalie.
All'attivazione del circuito, viene
introdotto all'output della sonda un
ritardo nominale costante di 7 ms.
È probabile che dovranno essere
apportate delle modifiche al
programma che tengano conto
dell'aumento di sovraccorsa dello
stilo.
