DUE OMM E SEGNALATORE A DISTANZA

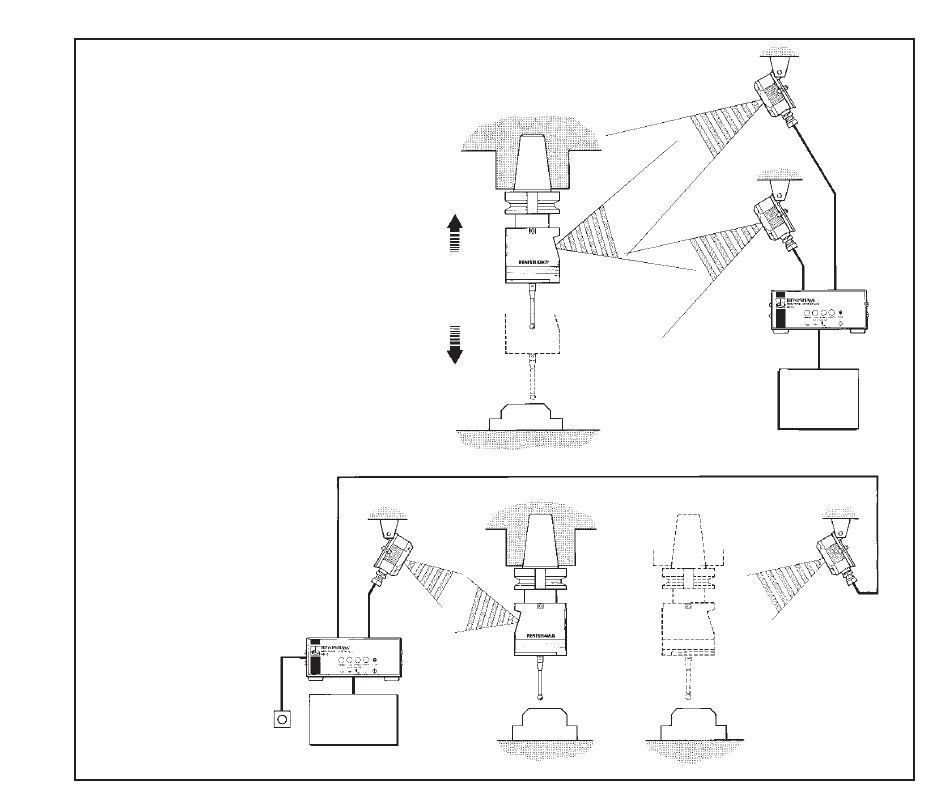

MONTAGGIO IN TANDEM
OMM 1
Per le macchine dove la traslazione del
mandrino sia particolarmente lunga, sarà
opportuno forse l'utilizzo di un OMM
supplementare che consenta la ricezione
dei segnali su tutto il campo operativo
della sonda. I coni di ricezione dell'OMM1
OMM 2
e dell'OMM2 si sovrappongono e fungono
quindi da ricevitore unico.
Traslazione
SEGNALATORE A DISTANZA
del mandrino
Quando la sonda viene a contatto
con una superficie, uno dei LED
MI 12
dell'MI 12 cambia stato e viene
emesso un segnale acustico. Dove il
MI 12 non sia visibile all'operatore,
Controllo
sarà opportuno sistemare una spia
CNC
o un cicalino supplementare in una
zona alla portata dell'operatore.
MONTAGGIO A COPPIA
OMM 1 OMM 2
Una sonda potrà essere
installata su ogni mandrino.
Entrambi i moduli OMM 1 e
OMM 2 saranno accesi,
ma potranno essere in
funzione solo uno
MI 12
alla volta.
Segnalatore
Controllo
a distanza
CNC
