fr | Commandes, indicateurs et connexions
6.3
Sorties alimentation
Les connecteurs de sortie sur les amplificateurs TGX sont de type NL4. Les sorties A et C
transportent le signal du canal adjacent afin de permettre le câblage du système.
Connecteur
Sortie A
Sortie B
Sortie C
Sortie D
Attention!
Vérifiez que vous utilisez un câblage approprié. Les amplificateurs TGX sont très puissants ;
un câblage incorrect, entraînant par exemple des court-circuits, peut endommager le
!
matériel.
Veillez également à respecter les spécifications relatives à la puissance de votre système de
haut-parleur et effectuez si nécessaire les réglages des limiteurs de DSP en conséquence.
6.4
Entrées audio
Les connecteurs d'entrée audio sur les amplificateurs TGX sont quatre connecteurs XLR-F avec
double fonction. Ils gèrent les signaux au niveau de la ligne analogique et peuvent être
commutés sur AES3. Les quatre connecteurs XLR-M (voir illustration 10) sont utilisés pour le
chaînage en guirlande du signal d'entrée. Ils transportent le même signal que celui transmis au
connecteur XLR-F (voir illustration 5). Les entrées/sorties AES3 pour les canaux A/B sont sur
XLR B, pour les canaux C/D sur XLR D. Les sorties sont actives en mémoire tampon si
l'appareil est sous tension et directement omises si l'appareil est hors tension.

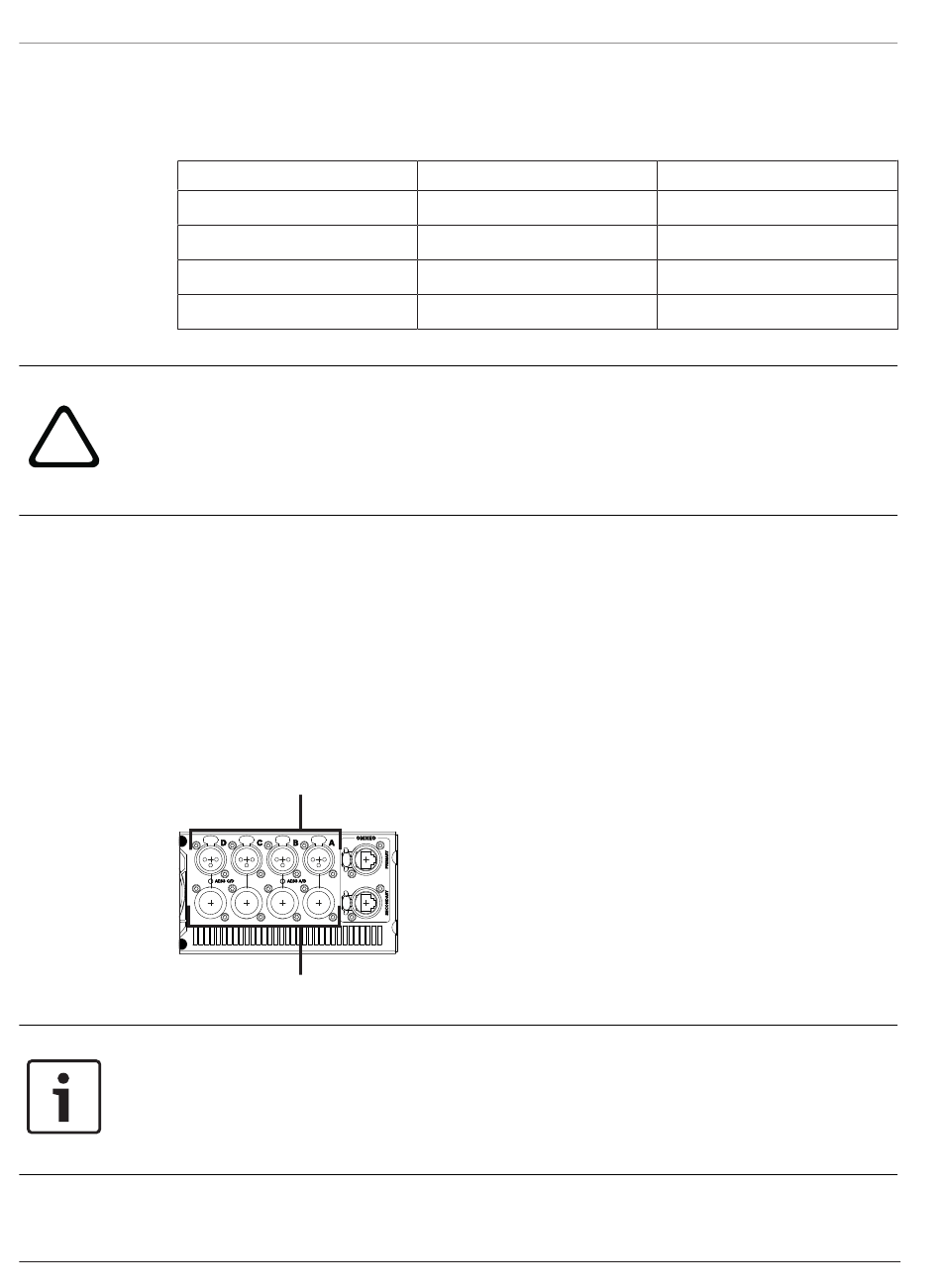

Figure 6.3: Connecteurs audio TGX
Remarque!
Il est obligatoire d'utiliser le câblage d'entrée symétrique pour les entrées AES3 et/ou les
entrées analogiques. Le câblage asymétrique ne fonctionnera pas et engendre un signal audio
de mauvaise qualité.
Pour AES3, seuls les câbles spécifiés pour les signaux numériques avec impédance de
110 Ohms sont recommandés.
