Schéma de la carte électronique d'unité extérieure
2. Schéma de la carte électronique d'unité
extérieure
Carte électronique d'unité extérieure
(1) Témoin normal du micro-ordinateur
(1) Témoin normal du micro-ordinateur
Ce témoin clignote en fonctionnement normal et il s'allume ou s'éteint en cas de dysfonctionnement.
(2) Témoin du mode de réglage (LED)
Mode d'affichage LED en fonction du réglage.
(3) Commutateur de réglage de mode
Utilisé pour le changement de mode.
(4) Commutateur de réglage local.
118

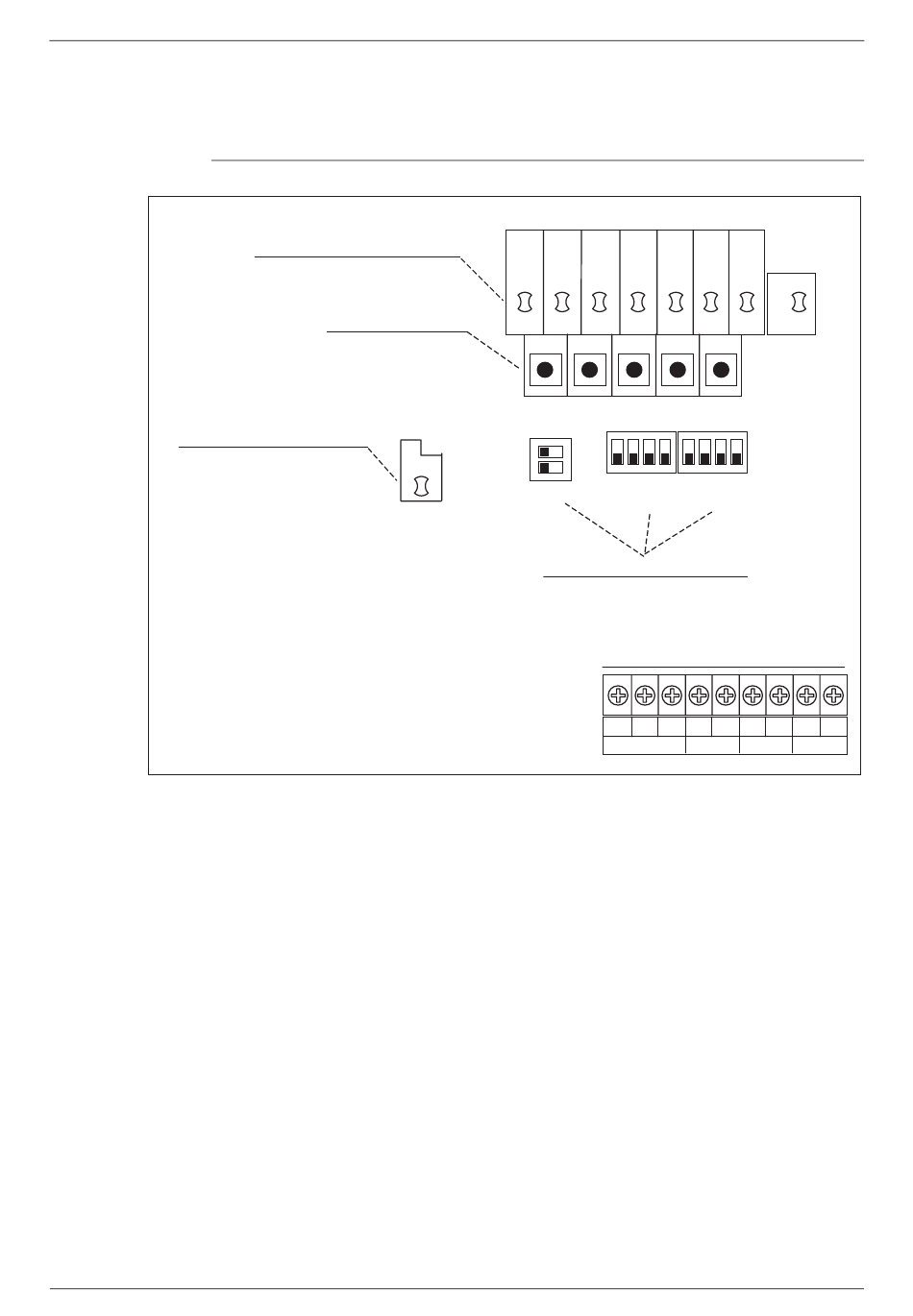

(2) Témoin du mode de réglage (LED)
HAP
H1P H2P H3P H4P H5P H6P H7P
BS1 BS2 BS3 BS4
MODE SET RETURN TEST
1
2
1 2 3 4
DS3
DS1
Mode d'affichage LED en fonction du réglage
A B C F1 F2 F1 F2 Q1 Q2
(3) Commutateur de
réglage de mode
SiF39-404
H8P
BS5
RESET
1 2 3 4
DS2
Utilisé pour le chan- (4) Commutateur Utilisé pour les
gement de mode. de réglage local réglages locaux.
(V3054)
Fonctionnement test
