7.3 Programmation
de la télécommande RF
Description de la télécommande Radio Fréquence (RF)
Canal
1 Ouvrir la porte 1 (ouverture temporisée)
2 Ouvrir la porte 2 (ouverture temporisée)
3 blocage et déblocage du verrouillage des deux portes
4 Activer ou désactiver l'alarme générale
Enregistrement des canaux
d'une télécommande RF sur le module
radio intégré
Pour utiliser la télécommande,
il faut positionner le DipSwitch_2_SW8
de la carte du SASIC sur ON.
Les temporisations d'ouverture
sont celles défi nies sur la centrale SASIC,
soit par dipswitch, soit par un PC.
Lorsqu'une porte est verrouillée
par un pupitre ou par la télécommande,
cette porte peut être ouverte
soit depuis un lecteur extérieur,
soit par la télécommande.
En cas de problème de portée, raccorder
une antenne déportée (Ref. SEA433).
L4
L3 DL4
DL3
L2
DL2
L1
DL1

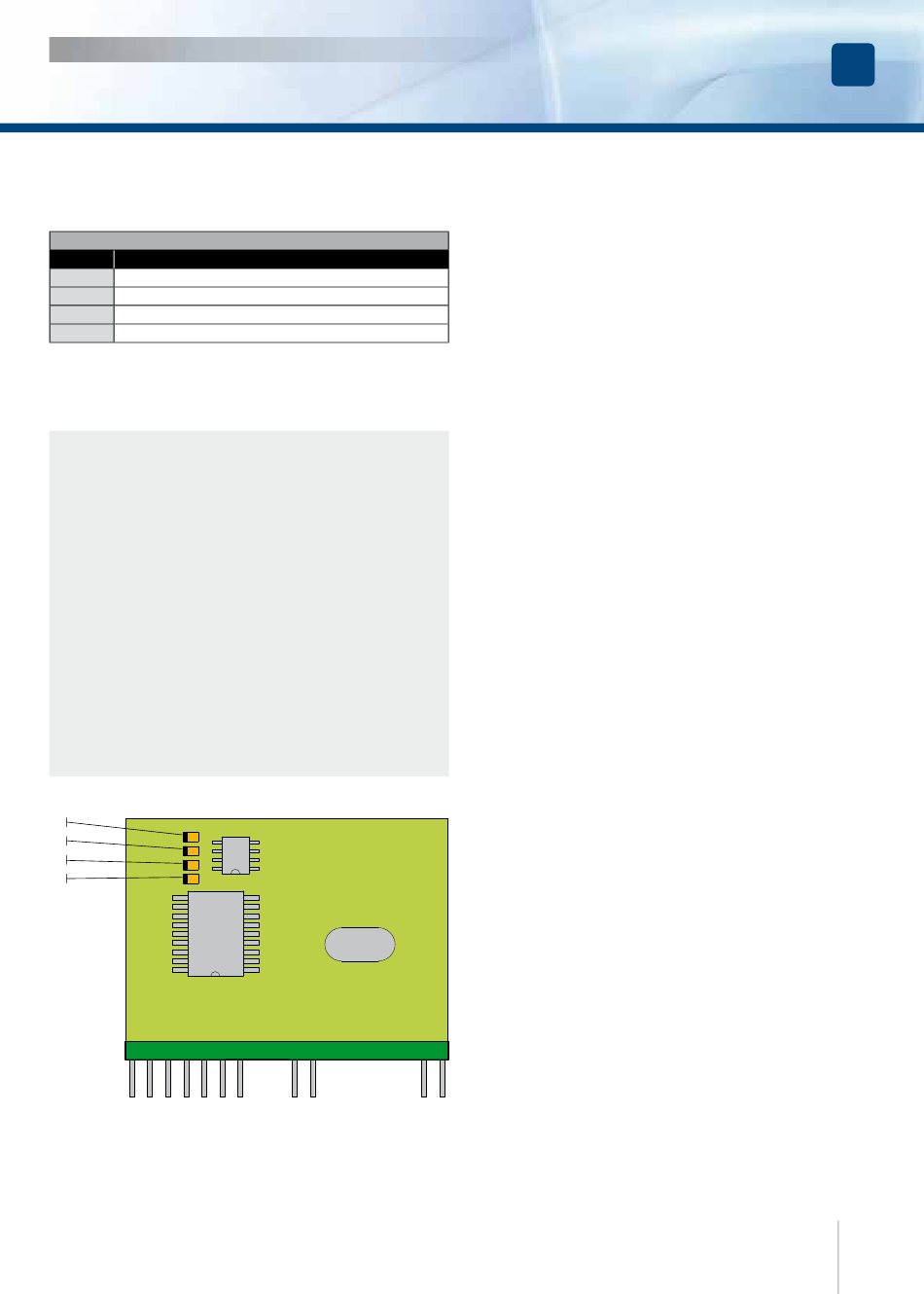

Figure 1 : Récepteur RF
Fonction associée

1. Enregistrement du canal 1 (L1)

- Appuyer une fois sur le bouton RF (voir
positionnement sur le schéma de mon-
tage page 9) jusqu'à ce que le voyant L1
s'allume.
- Relâcher le bouton RF.
- Appuyer sur la touche 1
de chaque émetteur à enregistrer.
- Après une temporisation, le voyant L1
s'éteint : fi n d'enregistrement.

2. Enregistrement du canal 2 (L2)

- Appuyer une fois sur le bouton RF
jusqu'à ce que le voyant L1 s'allume.
- Relâcher le bouton RF
puis appuyer à nouveau jusqu'à
ce que le voyant L2 s'allume.
- Appuyer sur la touche 2
de chaque émetteur à enregistrer.
- Après une temporisation, le voyant L2
s'éteint : fi n d'enregistrement.

3. Enregistrement du canal 3 (L3)

- Appuyer et relâcher le bouton RF
jusqu'à ce que le voyant L3 s'allume.
- Relâcher le bouton RF
- Appuyer sur la touche 3
de chaque émetteur à enregistrer.
- Après une temporisation, le voyant L3
s'éteint : fi n d'enregistrement.

4. Enregistrement du canal 4 (L4)

- Appuyer et relâcher le bouton RF
jusqu'à ce que le voyant L4 s'allume.
- Relâcher le bouton RF.
- Appuyer sur la touche 4 de chaque
émetteur à enregistrer
- Après une temporisation, le voyant L4
s'éteint : fi n d'enregistrement.
Effacer un canal sur le récepteur RF
- Il faut d'abord choisir le canal qu'on veut
effacer sur le récepteur. Pour cela,
il faut utiliser le bouton RF.
- Ensuite il faut appuyer sur la touche
de l'émetteur correspondant au canal.
Les voyants L3 et L4 clignotent deux fois
pour confi rmer la suppression.
Reprendre la même procédure
pour toutes les touches des émetteurs.
