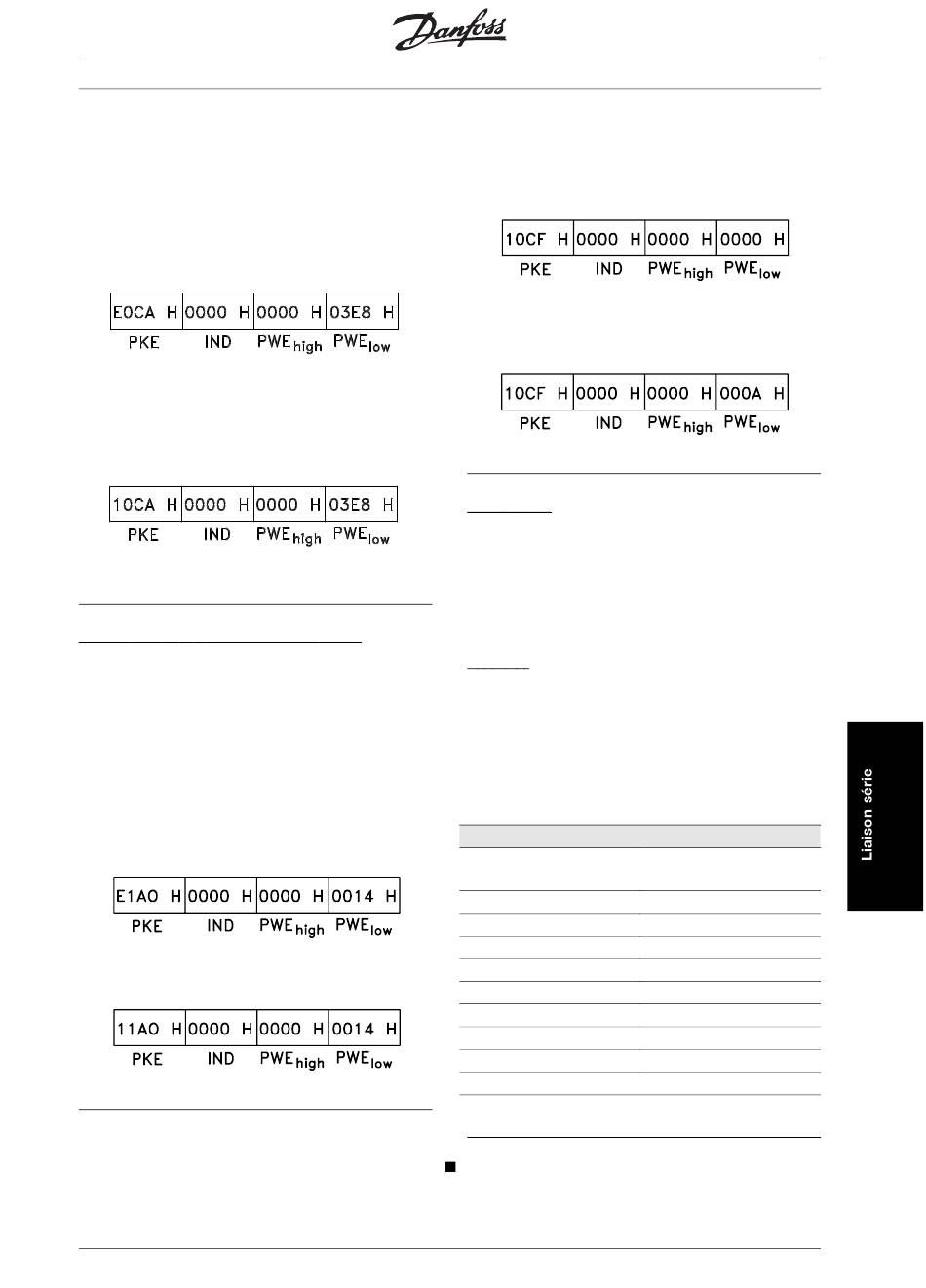

Danfoss VLT 5000 Série Manuel De Configuration page 119

PKE = E0CA Hex - Ecrire au paramètre 202
Fréquence de sortie, limite haute f
IND = 0000 Hex
PWE 0000 Hexa
HIGH
PWE = 03E8 Hex - Valeur de donnée 1000
LOW
correspondant à 100 Hz, voir conversion.
La réponse de l'esclave au maître sera :
Exemple - Choix d'une valeur de donnée :
On souhaite sélectionner kg/heure [20] au paramètre
416 Unités de process. La valeur devant être mé-
morisée après une mise hors tension secteur, on
écrit en EEPROM.
PKE = E19F Hex - Ecrire au paramètre 416
Unités de process
IND = 0000 Hexa
PWE 0000 Hexa
HIGH
PWE = 0014 Hex - Sélectionner option kg/
LOW
heure[20]
La réponse de l'esclave au maître sera :
Exemple - Lire une valeur de paramètre :
On souhaite lire la valeur du paramètre 207 Temps
de montée de la rampe 1.
Le maître envoie la demande suivante :
MG.51.B1.04 - VLT est une marque déposée Danfoss
VLT
PKE = 10CF Hex - lire paramètre 207 Temps de
montée de la rampe 1
MAX
IND = 0000 Hex
PWE
PWE
Si la valeur au paramètre 207 Temps de montée de
la rampe 1 est égale à 10 s, la réponse de l'esclave
au maître sera :
Conversion :
Le chapitre Réglages d'usine montre les caractéris-
tiques de chaque paramètre. Une valeur de
paramètre ne pouvant être transmise que sous la
forme d'un nombre entier, il faut utiliser un facteur de
conversion pour transmettre des chiffres à déci-
males.
Exemple:
Le paramètre 201 Fréquence de sortie, limite basse
f a un facteur de conversion de 0,1. Si on
MIN
souhaite régler la fréquence minimale sur 10 Hz, il
faut transmettre la valeur 100 car un facteur de con-
version de 0,1 signifie que la valeur transmise est
multipliée par 0,1. La valeur 100 sera donc inter-
prétée comme 10,0.
Tableau de conversion
Mots de process
Le bloc de mots de process est divisé en deux
blocs, chacun de 16 bits, qui apparaissent toujours
dans l'ordre indiqué.
®
Série 5000
0000 Hexa
HIGH
0000 Hexa
LOW
Conversion
index
74
2
1
0
-1
-2
-3
-4
-5
Conversion
factor
0.1
100
10
1
0.1
0.01
0.001
0.0001
0.00001
119
